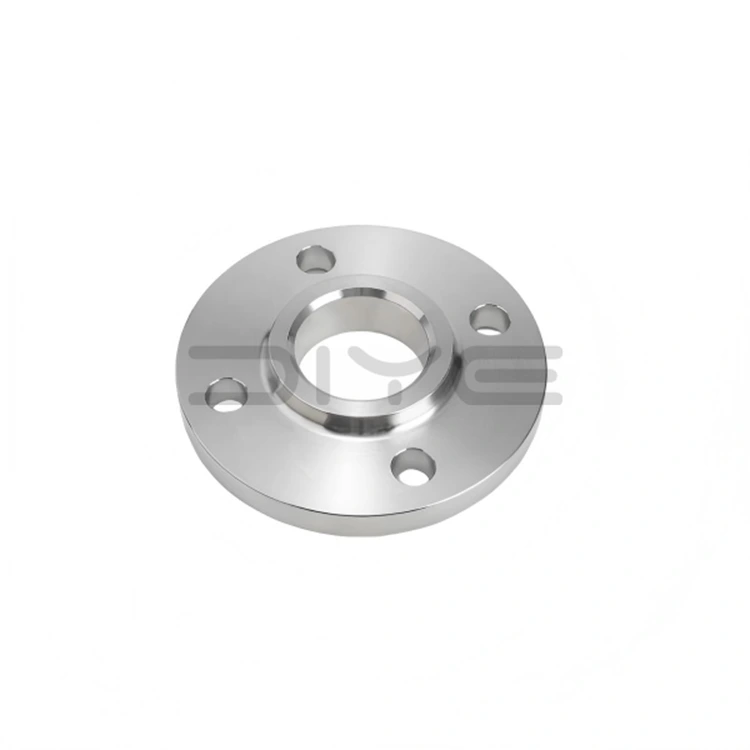

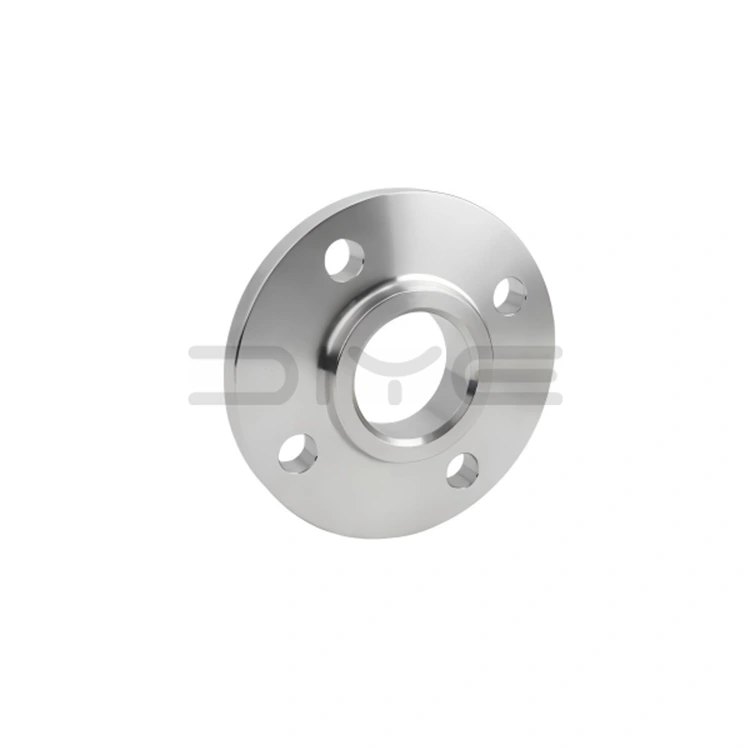

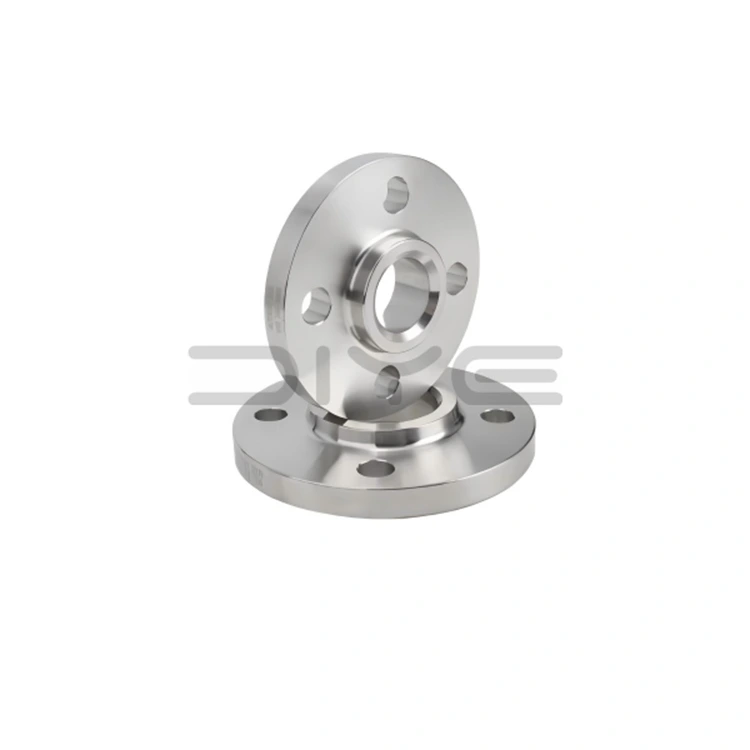

Nasuwany kołnierz spawany

Nasuwane kołnierze spawalnicze są podstawowym produktem DIYE VALVE, używanym do uzyskiwania rozłącznych połączeń między rurami, zaworami, pompami i zbiornikami ciśnieniowymi. Charakteryzują się prostą konstrukcją, wygodną instalacją i wysoką opłacalnością, co czyni je jednym z najczęściej stosowanych typów kołnierzy w przemyśle.

Ich podstawową zasadą działania jest utworzenie niezawodnego uszczelnienia poprzez ściśnięcie uszczelki, co zapobiega wyciekom mediów podczas pracy rurociągu. Jednocześnie zwiększają wytrzymałość konstrukcyjną złącza rurowego, są odporne na wibracje i ciśnienie, ułatwiają kontrolę sprzętu, konserwację i modyfikację rurociągów, a także zmniejszają koszty eksploatacji i konserwacji systemu.

Specyfikacje i standardy produktów

1. Ściśle zgodne z międzynarodowymi standardami

Kołnierz spawalniczy typu DIYE VALVE ściśle spełnia normy ASME B16.5 (standardowa średnica) i ASME B16.47 (niestandardowa duża średnica). Pasujące komponenty są zgodne ze standardami ASTM, zapewniając kompatybilność i zamienność z międzynarodowymi systemami rurociągów.

2. Pełny zakres specyfikacji i możliwości dostosowywania

- Wartości ciśnienia: klasa standardowa 150 do 2500, obejmujące większość warunków pracy przy niskim i średnim ciśnieniu.

- Średnice standardowe: NPS 1/2″–24″, odpowiednie do konwencjonalnych rurociągów procesowych.

- Usługi dostosowywania: Obsługuje duże średnice, specjalne średnice, specjalne grubości i specjalne powierzchnie uszczelniające w celu spełnienia indywidualnych potrzeb.

3. Opcje powierzchni uszczelniającej

- RF (Uniesiona twarz): Odpowiednia do ogólnych, konwencjonalnych warunków pracy, najczęściej stosowana.

- MFM (mieszana powierzchnia): zapobiega odłączaniu się uszczelki, nadaje się do mediów zawierających cząstki lub erozję.

- FF (płaskie): Odpowiednie do zastosowań, sprzętu i rur emaliowanych i plastikowych pod ciśnieniem atmosferycznym.

Podstawowe zalety

1. Wysoka opłacalność: prosta konstrukcja, niskie koszty produkcji, szybki montaż, skrócenie czasu budowy i zmniejszenie kosztów pracy.

2. Niezawodne działanie: Ścisła kontrola jakości w całym procesie, od surowców po produkcję, duża odporność na ciśnienie, odporność na wibracje i możliwości zapobiegania wyciekom.

3. Szeroka kompatybilność: Możliwość dostosowania do różnych materiałów rur i systemów rurowych, zgodność z międzynarodowymi standardami oraz ułatwia wymianę i konserwację.

Scenariusze zastosowań

Kołnierz spawalniczy typu Slip-On jest szeroko stosowany w przemyśle chemicznym, naftowym, energetycznym, HVAC i różnych projektach inżynierii przemysłowej, szczególnie odpowiedni do konwencjonalnych rurociągów procesowych średniego i niskiego ciśnienia. Jest to idealny wybór w zakresie połączeń rurowych w scenariuszach wymagających wygodnej instalacji i dużej opłacalności.

Usługi o wartości dodanej

1. Obróbka powierzchni: Świadczy usługi trawienia i pasywacji oraz usługi powłok antykorozyjnych w celu przedłużenia żywotności produktu.

2. Wsparcie dokumentacji: zapewnia wielojęzyczną dokumentację techniczną i dokumenty celne dotyczące handlu zagranicznego dla wygodnego handlu międzynarodowego i użytku na miejscu.

3. Wsparcie w zakresie dostosowywania: profesjonalny zespół techniczny zapewnia kompleksowe, dostosowane do indywidualnych potrzeb rozwiązania spełniające określone potrzeby klientów.

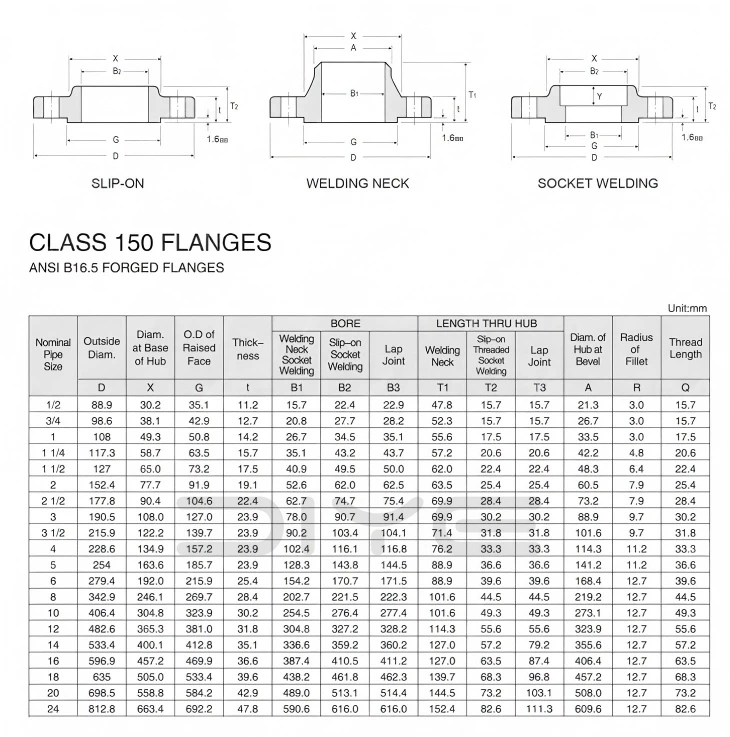

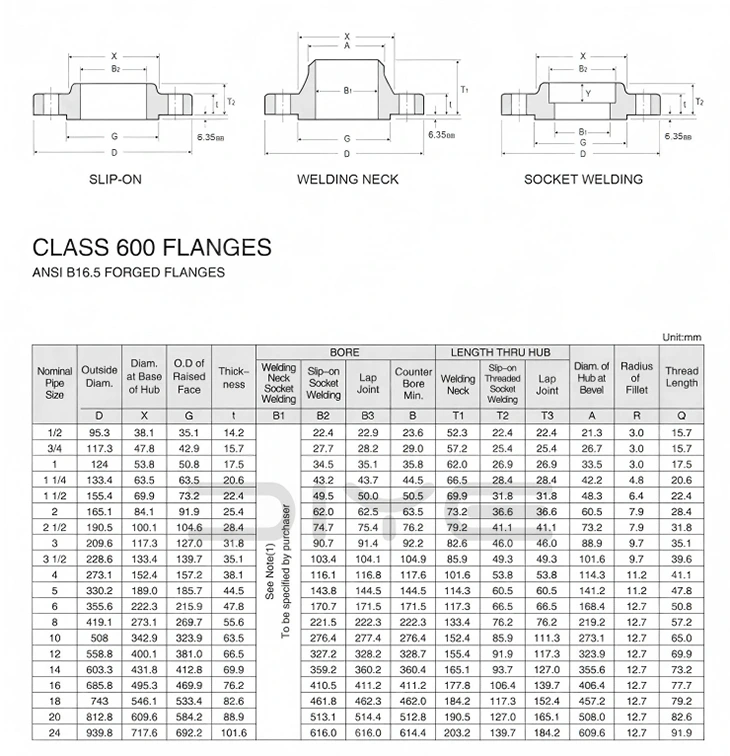

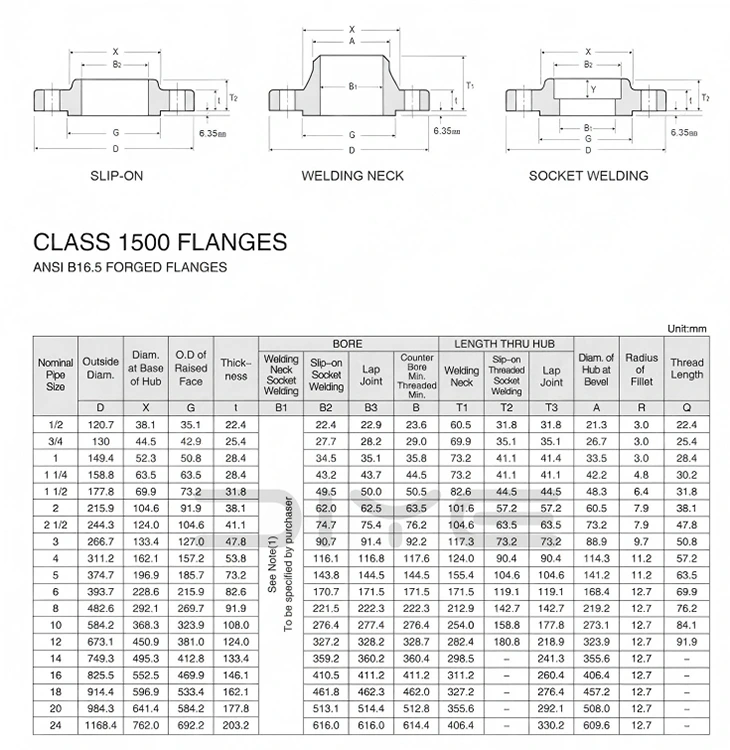

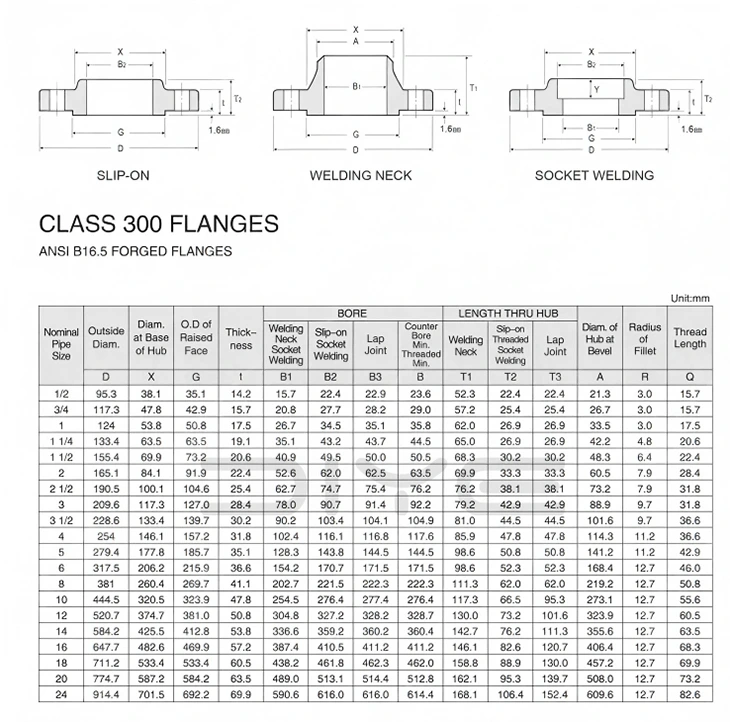

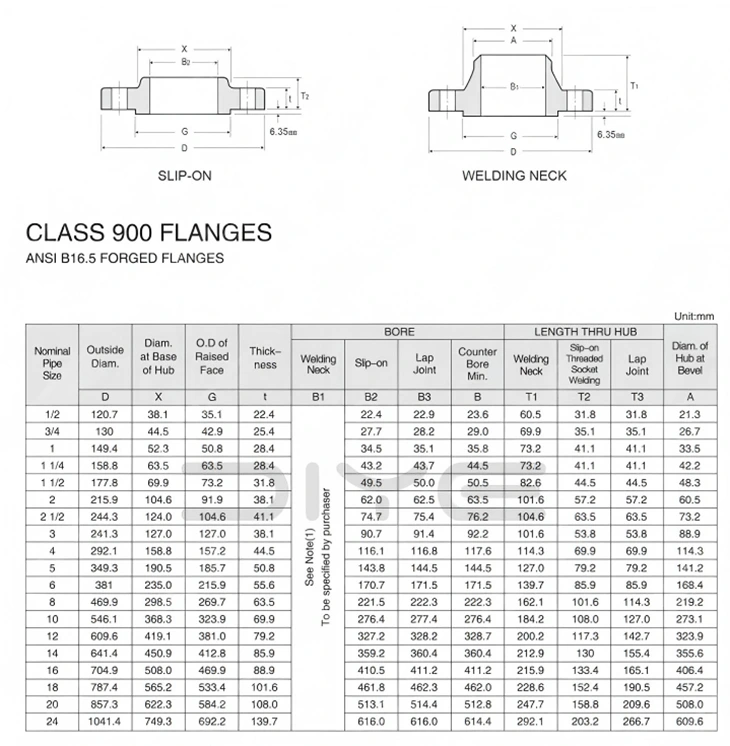

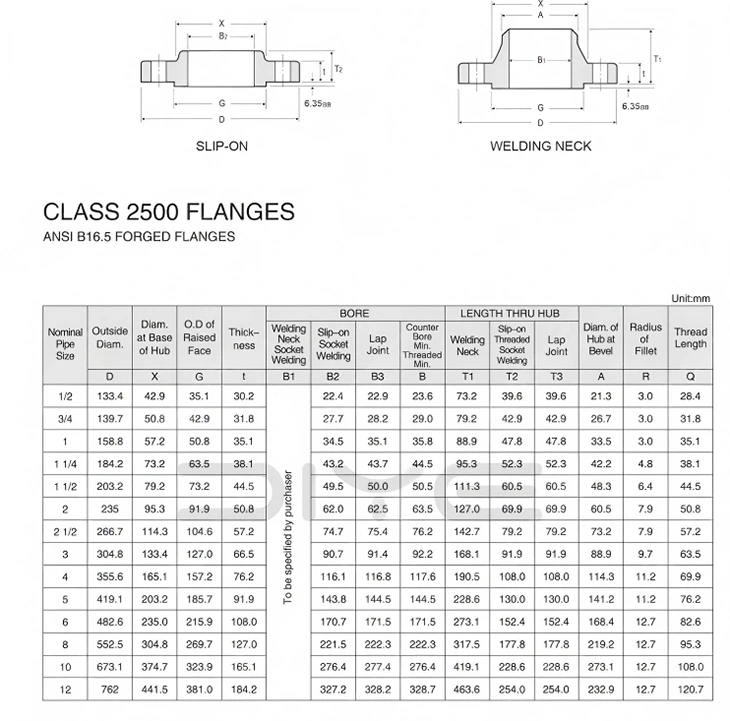

Parametry techniczne

DIYE VALVE, chińska fabryka z wieloletnim doświadczeniem w produkcji i eksporcie kołnierzy, posiada profesjonalny zespół techniczny i rygorystyczny system kontroli jakości, aby zapewnić, że każdy kołnierz do spawania nasuwanego spełnia międzynarodowe standardy i wymagania klientów. Zależy nam na tym, aby stać się zaufanym na całym świecie dostawcą kołnierzy.

Często zadawane pytania

P: Jakie parametry należy podać przy zamawianiu kołnierzy w standardzie amerykańskim?

Odp.: Standard (ASME B16.5/B16.47) + rozmiar NPS + klasa ciśnienia + model (WN/SO/BL itp.) + powierzchnia uszczelniająca + materiał + wymagania dotyczące dostawy.

P: Jak wybrać pomiędzy powierzchniami uszczelniającymi RF i RJ w kołnierzach zgodnych ze standardami amerykańskimi?

Odp.: RF (z wypukłą powierzchnią): typ uniwersalny, odpowiedni do uszczelek spiralnie zwijanych, wystarczający do większości warunków pracy przy średnim i niskim ciśnieniu;

RJ (powierzchnia złącza pierścieniowego): Wyłącznie do zastosowań w wysokich temperaturach i wysokim ciśnieniu, w połączeniu z metalowymi ośmiokątnymi/eliptycznymi uszczelkami pierścieniowymi, stosowanymi w głowicach odwiertów ropy i gazu, autoklawach i głównych rurociągach parowych.

P: Jaka jest granica techniczna pomiędzy kołnierzami ASME B16.5 i B16.47?

Odp.: B16.5: Konwencjonalne kołnierze rurowe, NPS 1/2″～NPS 24″, główne siły stosowane w rurociągach petrochemicznych i procesowych;

B16.47: Kołnierze rurociągów o dużej średnicy, NPS＞24″, podzielone na serie A i serie B, stosowane w rurociągach długodystansowych i dużych interfejsach w stacjach zbiornikowych.

P: Jakie są standardowe gatunki stali węglowej/nierdzewnej dla kołnierzy zgodnych ze standardami amerykańskimi?

· Odkuwki ze stali węglowej: A105 (do pracy w wysokich temperaturach);

· Odkuwki ze stali nierdzewnej: A182 F304 / F316L;

· Stal stopowa: A182 F11/F22 (do wytwarzania energii cieplnej w wysokich temperaturach);

· Stal niskotemperaturowa: A350 LF2/LF3 (do pracy w kriogenicznych warunkach).
