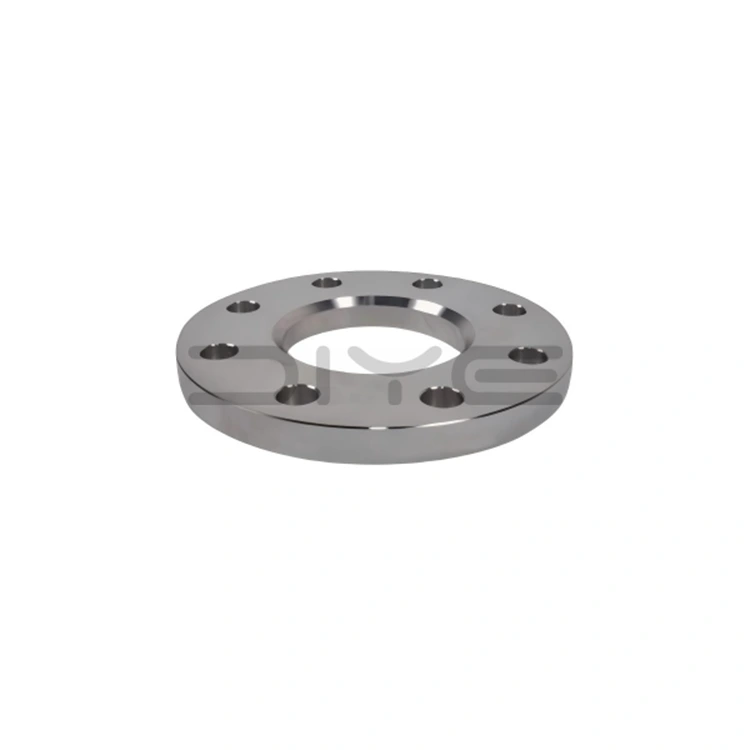

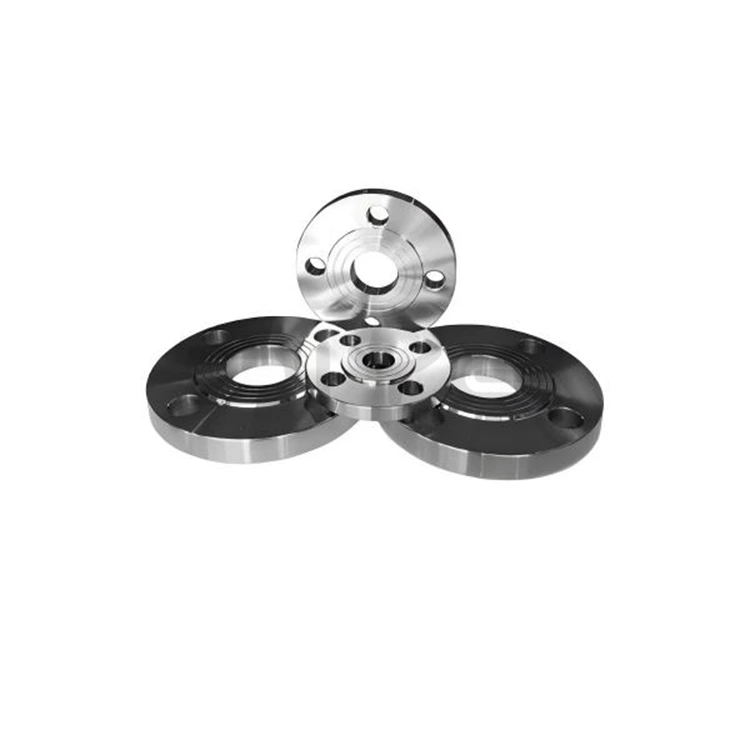

Kołnierz GOST 12820-80

Nasz kołnierz GOST 12820-80 jest produkowany w oparciu o dwa podstawowe systemy zgodne ze standardem GOST, tworząc kompletny system techniczny zgodny zarówno z tradycyjnymi rosyjskimi specyfikacjami rurociągów, jak i specyfikacjami rurociągów nowej generacji:

1. GOST 12820-80: Klasyczna norma specjalnie dla średnio- i niskociśnieniowych stalowych kołnierzy nasuwanych, odpowiednich dla PN 0,1–2,5 MPa, DN10–1600, wyposażonych głównie w powierzchnie uszczelniające RF/FF, szeroko stosowanych w konwencjonalnych rurociągach komunalnych i ogólnoprzemysłowych.

2. GOST 33259-2015: Nowa uniwersalna norma główna zastępująca starą normę, obejmująca wszystkie wartości znamionowe ciśnienia (PN1–250) i wszystkie typy kołnierzy, w tym kołnierze wsuwane, szyjki do spawania, kołnierze luźne i kołnierze zaślepiające, spełniające potrzeby zróżnicowanych projektów wysokociśnieniowych.

Podstawowe parametry produktu

1. Zakres ciśnienia i średnicy

- Ciśnienie nominalne (PN): 6 poziomów (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), obejmujących warunki pracy od 0,1 do 2,5 MPa.

- Średnica nominalna (DN): DN10–1600 (½”–64”), zgodna ze specyfikacjami głównych rurociągów przemysłowych.

2. Typ powierzchni uszczelniającej

- Typ standardowy: RF (podwyższona powierzchnia, typ 02) z linią wodną, ​​chropowatość Ra≤3,2μm; FF (płaska powierzchnia, typ 01) zrównana z płaszczyzną kołnierza.

- Opcjonalne typy: MFM (podwyższona powierzchnia czołowa), TG (pióro i wpust), odpowiednie do środowisk pod wysokim ciśnieniem/korozją.

3. Wybór materiału

Wykorzystuje główne rosyjskie standardy i międzynarodowe równoważne materiały, zgodne z normą GOST 12816-80:

-Stal nierdzewna: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Stal węglowa: St20, St35; Stal niskostopowa: 16Mn.

Produkcja i zapewnienie jakości

1. Kontrola produkcji

- Dokładność wymiarowa, w tym średnica zewnętrzna, średnica wewnętrzna, odległość od środka otworu na śrubę, grubość i wysokość powierzchni uszczelniającej, ściśle odpowiada standardowym tabelom;

- Zaawansowane procesy obróbki i kucia CNC zapewniają stabilną wydajność produktu i wysoką spójność.

2. Kontrola jakości

- Kontrola całościowa: kontrola wizualna, pomiar wymiarów i próba hydrostatyczna pod ciśnieniem 1,5-krotności nominalnej;

- Pełna certyfikacja: dla każdej partii dostarczany jest certyfikat materiałowy GOST, certyfikat EAC i raport kontroli jakości.

Pokrycie typu kołnierza:

1. 01: Kołnierz z płaską powierzchnią czołową (rdzeń PL, GOST 12820-80)

2. 02: Kołnierz kielichowy (SO)

3. 03: Luźny kołnierz (LJ)

4. 04: Luźny kołnierz czołowy (LJ)

5. 05: Kołnierz czołowy (WN, zgodny z GOST 12821-80)

6. 06: Kołnierz zaślepiający (BL)

Usługi dostosowywania i wsparcia:

1. Niestandardowe dostosowanie: Rozmiar, materiał i powierzchnię uszczelniającą można dostosować zgodnie z rysunkami projektu;

2. Kompleksowa dostawa: zapewnia pasujące elementy złączne i uszczelki GOST, upraszczając proces zakupów i zapewniając kompatybilność;

3. Możliwość dostosowania do rynku: Produkty w pełni odpowiadają standardom rynku rosyjskiego i WNP, odpowiednie do długoterminowych projektów i współpracy w handlu zagranicznym.

Kołnierz DIYE VALVE GOST 12820-80 łączy w sobie profesjonalną produkcję, zgodność z normami i niezawodną jakość, co czyni go preferowanym produktem do połączeń rurociągów nisko- i średniociśnieniowych na rynkach Rosji, WNP i Azji Środkowej. Przestrzegamy przede wszystkim zasad jakości i przede wszystkim klienta, zapewniając stabilne dostawy i wsparcie techniczne naszym globalnym partnerom.

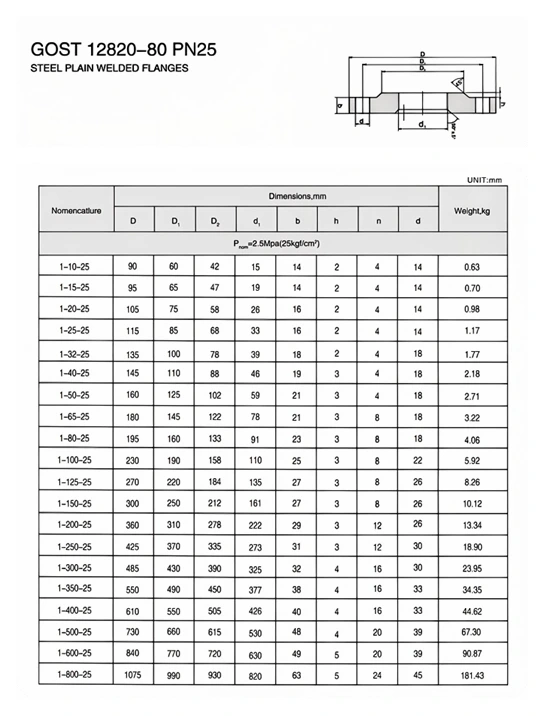

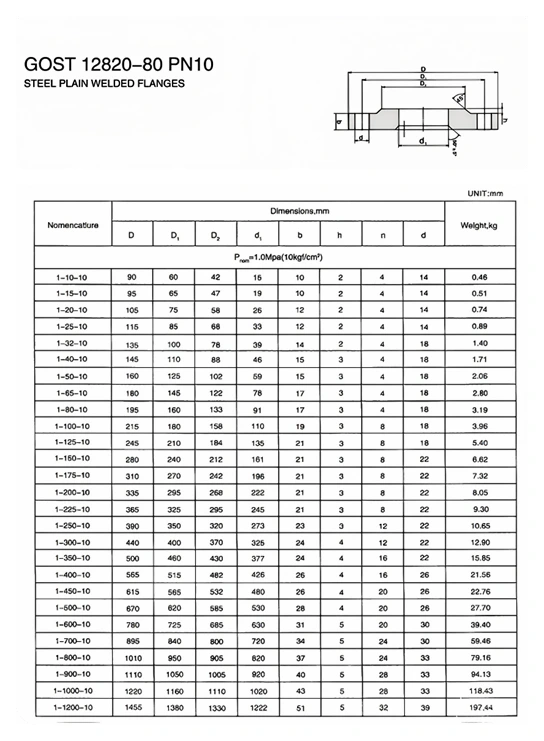

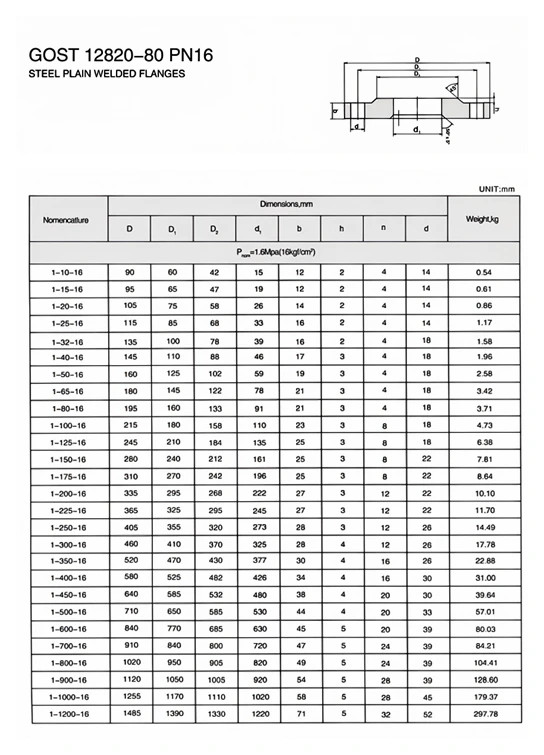

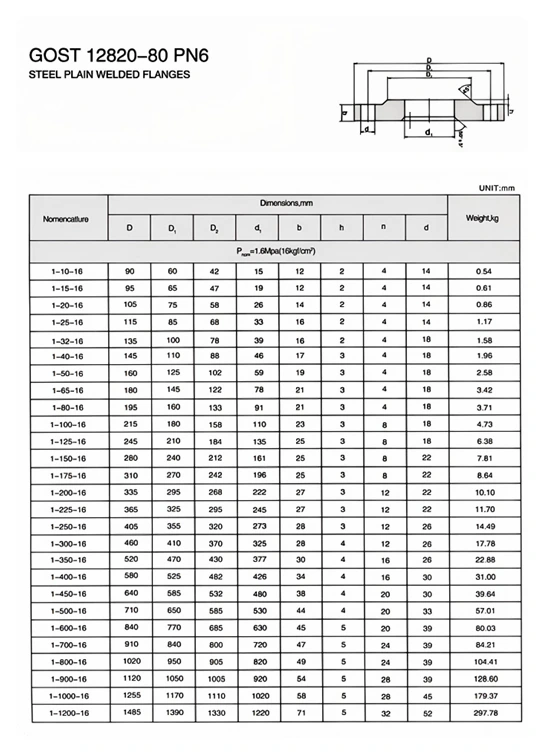

Dane techniczne

Często zadawane pytania

P: Jakie są wspólne podstawowe standardy dotyczące kołnierzy GOST 12820-80?

Odp.: GOST 12820-80 to klasyczny, stary standard, specjalizujący się w kołnierzach wsuwanych ze stali średnio- i niskociśnieniowej; GOST 33259-2015 to nowa wersja ogólnego standardu głównego, całkowicie zastępująca stary system, obejmująca wszystkie poziomy ciśnienia i wszystkie typy kołnierzy oraz dokująca do nowoczesnych rosyjskich przedsiębiorstw i projektów certyfikacyjnych EAC.

P: Czy te dwa standardy można zastąpić i połączyć ze sobą?

Odp.: Konwencjonalne rozmiary są kompatybilne, ale w przypadku wysokiego ciśnienia, powierzchni uszczelniającej, grubości ścianki i parametrów śrub przeważająca jest GOST 33259-2015; GOST 12820-80 można stosować do konserwacji starego sprzętu, a nowy standard z 2015 r. należy wdrożyć w przypadku nowych projektów budowlanych.

P: Jak wybrać pomiędzy kołnierzami nasuwanymi GOST a kołnierzami do przyspawania?

Odp.: Kołnierze nasuwane GOST 12820-80 nadają się do rurociągów o normalnej temperaturze, średniego i niskiego ciśnienia, ogólnego zaopatrzenia w wodę oraz rurociągów drenażowych/procesowych; Kołnierze szyjkowe GOST 33259-2015 są odporne na wysokie temperatury i wysokie ciśnienie, antywibracyjne i stosowane w przemyśle naftowym i gazowym, przemyśle chemicznym, głównych rurociągach parowych i innych rurociągach wysokiego ryzyka.

P: Jakie są typowe typy powierzchni uszczelniających kołnierzy GOST 12820-80?

A: RF (najczęściej stosowana powierzchnia wypukła), FF (płaska powierzchnia), MFM (twarz męska-żeńska), TG (twarz na pióro i wpust), RJ (powierzchnia złącza pierścieniowego, zaawansowana konfiguracja nowego standardu, dedykowana do uszczelniania metali w wysokich temperaturach i pod wysokim ciśnieniem).

P: Jakie rurociągi i śruby są dopasowane do kołnierzy GOST 12820-80?

Odp.: Jest dopasowany do standardowych rur stalowych GOST oraz specjalnych śrub i nakrętek GOST. Uszczelki wybierane są spośród standardowych uszczelek gumowych GOST, uszczelek spiralnie zwijanych i uszczelek z metalowym pierścieniem. Kompletny zestaw pasujący zapobiega wyciekom.
