Dwuczęściowy zawór kulowy z kołnierzem: zasady konstrukcyjne, zasady instalacji i ograniczenia stosowania

Większość usterek na miejscu i błędów w doborze przemysłowych systemów cieczy wynika z powierzchownego zrozumienia charakterystyki zaworów. Wielu inżynierów uważa dwuczęściowe zawory kulowe kołnierzowe za zwykłe elementy łączące, ignorując ich strukturalne kompromisy, ograniczenia dotyczące nośności i nieodłączną logikę instalacji. W porównaniu z jednoczęściowymi zaworami kulowymi, które nie są odporne na ciśnienie, i trzyczęściowymi zaworami kulowymi o wysokich kosztach konserwacji, dwuczęściowe kołnierzowe zawory kulowe zapewniają optymalną równowagę pomiędzy wytrzymałością konstrukcyjną, opłacalnością i stabilnością operacyjną w ogólnych zastosowaniach przemysłowych. Jednak jego unikalna konstrukcja konstrukcyjna zapewnia jasne granice instalacji i obowiązujące warunki pracy. W większości przypadków typowe usterki, takie jak wycieki, zacięcia i uszkodzenia korpusu zaworu, nie są spowodowane problemami z jakością produktu, ale niewłaściwą instalacją i nieodpowiednimi warunkami pracy. W tym artykule omówiono fragmentaryczne podstawowe tutoriale i stereotypy branżowe. Przeprowadza dogłębną analizę dwuczęściowych kołnierzowych zaworów kulowych pod kątem istoty konstrukcji, logiki instalacji pionowej i poziomej, standardowych wytycznych operacyjnych, scenariuszy zabronionych zastosowań i często zadawanych pytań, dostarczając praktycznych i profesjonalnych referencji dotyczących projektowania rurociągów, instalacji w terenie i codziennej konserwacji.

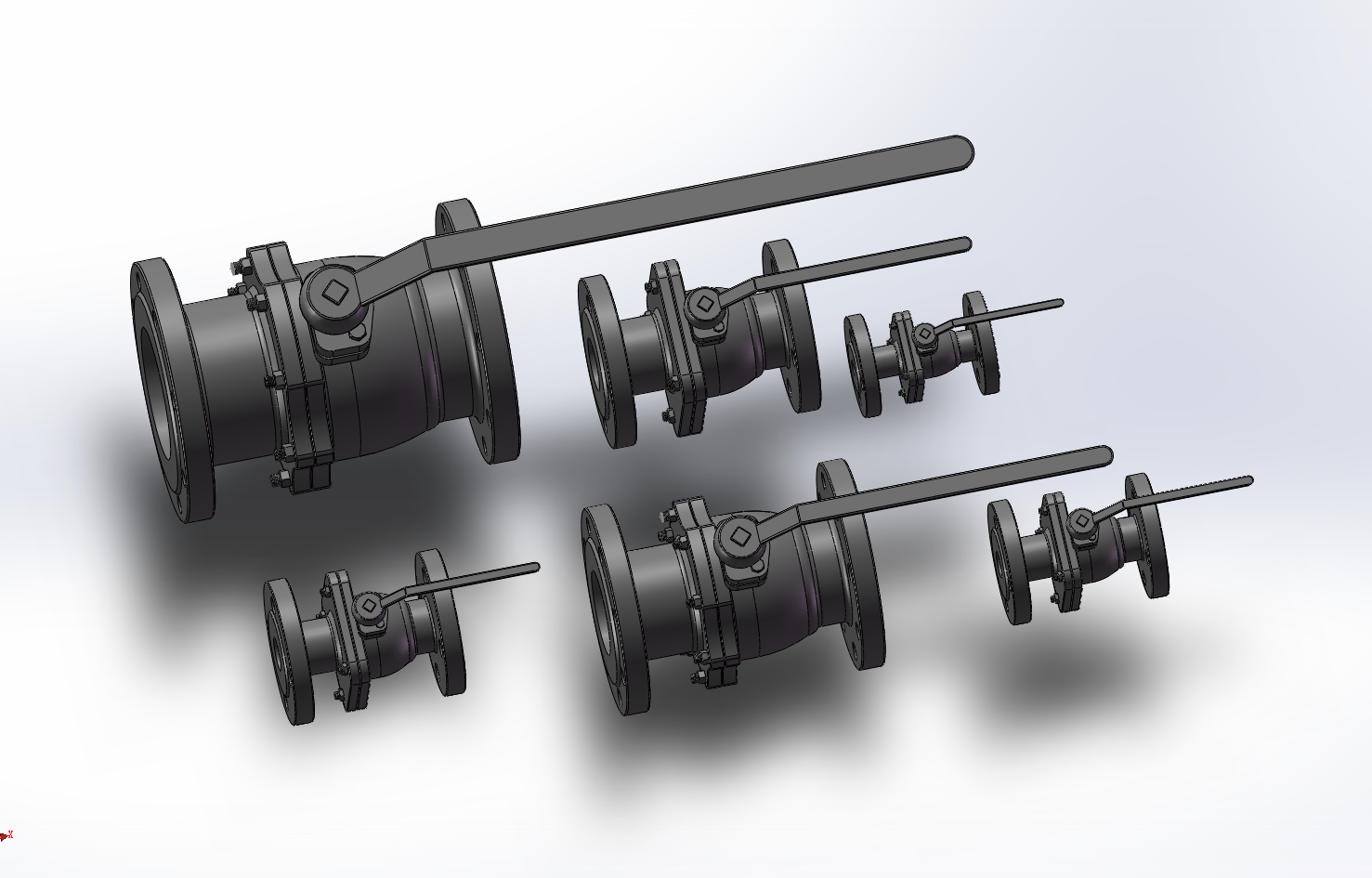

1. Co to jest dwuczęściowy zawór kulowy z kołnierzem?

Dwuczęściowy kołnierzowy zawór kulowy ma dzielony dwusekcyjny korpus i zintegrowaną konstrukcję połączenia kołnierzowego. Składa się z głównego korpusu zaworu i pokrywy, jest mocowany za pomocą śrub o dużej wytrzymałości i wyposażony w precyzyjne elementy wewnętrzne, w tym kule, gniazda zaworów i zespoły uszczelniające trzpienia. Zajmując pozycję środkową pomiędzy jednoczęściowymi a trzyczęściowymi zaworami kulowymi, służy jako główny zawór standardowy w inżynierii lądowej, przemyśle lekkim, chemii ogólnej i instalacjach płynów komunalnych. Wielu inżynierów myli trzy typy zaworów kulowych ze względu na brak dogłębnego zrozumienia ich strukturalnych kompromisów. Jednoczęściowe zawory kulowe są niedrogie i mają integralną konstrukcję odlewniczą, ale mają ograniczoną odporność na ciśnienie i prawie nie są podatne na konserwację. Trzyczęściowe zawory kulowe umożliwiają bezpośredni demontaż i wymianę komponentów, idealnie sprawdzają się w trudnych warunkach pracy, a jednocześnie wiążą się z wyższymi kosztami całkowitymi. Dwuczęściowa konstrukcja doskonale wypełnia lukę rynkową. Zachowuje niezawodną szczelność i sztywność konstrukcyjną zaworów dzielonych, kompensuje defekt ciśnieniowy zaworów integralnych i pozwala uniknąć skomplikowanej konstrukcji demontażu zaworów trzyczęściowych. Jeśli chodzi o umiejscowienie techniczne, nie jest to profesjonalny zawór do ekstremalnych warunków pracy, ale znormalizowane i ekonomiczne rozwiązanie dla większości ogólnych układów płynów. Zastosowano w nim konstrukcję z pełnym przelotem, szybkim przełączaniem pod kątem 90 stopni i dwukierunkowym uszczelnieniem. Kompatybilny z wodą, olejem, gazem konwencjonalnym i mediami słabo korozyjnymi, obejmuje klasy ciśnienia od PN16 do PN40. Dzięki stabilnej pracy i niskim wskaźnikom awaryjności doskonale nadaje się do standardowych rurociągów, które wymagają długotrwałej, ciągłej pracy i rzadkiej konserwacji.

2. Czy dwuczęściowy zawór kulowy kołnierzowy można zamontować pionowo?

Pionowy montaż dwuczęściowych zaworów kulowych z kołnierzem od dawna budzi kontrowersje w budownictwie przemysłowym. Praktyczny wniosek jest jasny: montaż pionowy jest możliwy, ale nie ma uniwersalnego zastosowania, ze ścisłymi ograniczeniami dotyczącymi warunków pracy i metod montażu, co jest jedną z najczęściej pomijanych pułapek na budowie. W odróżnieniu od zaworów zwrotnych zależnych od grawitacji, dwuczęściowe zawory kulowe opierają się na wstępnie dokręconym uszczelnieniu gniazda zaworu i rotacji kuli w celu zapewnienia otwierania i zamykania. Teoretycznie konstrukcyjnie dopuszczalny jest zarówno montaż poziomy, jak i pionowy. Niemniej jednak montaż pionowy zwiększa ukryte ryzyko, takie jak sedymentacja medium i odchylenie naprężenia na trzpieniu, bezpośrednio pogarszając stabilność uszczelnienia i żywotność. Instalacja pionowa doskonale sprawdza się w przypadku czystych mediów, w tym czystej wody, czystej wody i konwencjonalnego gazu w normalnej temperaturze i niskim ciśnieniu, bez wpływu na stabilność działania. W przypadku mediów zawierających osad, cząstki stałe, dużą lepkość lub łatwą krystalizację nie zaleca się montażu pionowego. Zanieczyszczenia będą stale osadzać się na dnie pionowego korpusu zaworu, ścierając precyzyjną powierzchnię gniazda zaworu i powodując zakleszczanie się kulek, mikrowycieki i niepłynne przełączanie – problemy rzadko spotykane w zaworach montowanych poziomo. Ponadto istnieje nienaruszalna zasada dotycząca montażu pionowego: trzpień zaworu nie może być nigdy montowany w dół. Pokrętła ręczne i siłowniki muszą być skierowane do góry lub na bok. Instalacja skierowana w dół prowadzi do gromadzenia się resztek medium i zanieczyszczeń w obszarze uszczelnienia trzpienia, powodując stopniową korozję, zewnętrzne wycieki i nienaprawialne ukryte zagrożenia.

3. Podstawowe wytyczne dotyczące montażu dwuczęściowych zaworów kulowych z kołnierzem

Ponad 80% awarii zaworów na późnym etapie wynika z niestandardowej instalacji, a nie z wad jakościowych. Profesjonalny montaż koncentruje się na eliminacji naprężeń rurociągu, odchyleń w uszczelnieniu i ryzyka średniego uderzenia, zamiast po prostu wyrównywać otwory na śruby i śruby mocujące. Poniżej znajdują się sprawdzone w terenie wytyczne dotyczące podstawowych operacji.

3.1 Wstępna obróbka rurociągu w celu uniknięcia ukrytego ścierania

Przed montażem dokładnie oczyścić i przepłukać cały rurociąg, aby usunąć żużel spawalniczy, rdzę, pozostałości po cięciach i inne twarde cząstki. Gniazdo zaworu dwuczęściowych zaworów kulowych przyjmuje precyzyjną lustrzaną strukturę uszczelniającą. Drobne, twarde zanieczyszczenia powodują nieodwracalne zarysowania i trwałe mikroprzecieki, co jest główną przyczyną krótkotrwałej awarii nowych zaworów.

3.2 Osiowanie kołnierza przy zerowym naprężeniu

Nigdy nie ciągnij ani nie ściskaj rurociągów na siłę, aby wyrównać otwory kołnierzy. Sztywny, dwuczęściowy korpus zaworu jest podatny na mikroodkształcenia pod wpływem wymuszonego naprężenia. W przypadku wahań ciśnienia w układzie zdeformowany korpus zaworu może ulec uszkodzeniu, a nawet pęknięciu. Zapewnij naturalne dopasowanie powierzchni kołnierzy i wyśrodkowane umieszczenie uszczelki, aby zapewnić równomierny rozkład ciśnienia.

3.3 Ukośne i stopniowe dokręcanie śrub

Dokręcaj śruby kołnierzy po przekątnej i w kilku etapach, zamiast dokręcać całkowicie jedną stronę na raz. Asymetryczne ściskanie powoduje niezrównoważone naprężenia uszczelki i odkształcenie mikrokołnierza, co prowadzi do typowego problemu na miejscu: brak wycieków pod niskim ciśnieniem, ale oczywiste sączenie pod wysokim ciśnieniem.

3.4 Próba ciśnieniowa przy pełnym skoku po instalacji

Nie należy uruchamiać zaworu bezpośrednio po instalacji. Przeprowadzić próby ciśnieniowe zarówno w stanie całkowicie otwartym, jak i całkowicie zamkniętym, aby sprawdzić skuteczność uszczelnienia i sprawdzić, czy nie występują zakleszczenia lub usterki spowodowane naprężeniem, eliminując z wyprzedzeniem potencjalne ryzyko.

3.5 Zarezerwuj odpowiednią przestrzeń do obsługi i konserwacji

Zachowaj odpowiedni odstęp wokół trzpieni zaworów, pokręteł ręcznych i siłowników elektrycznych lub pneumatycznych. Zablokowana przestrzeń będzie utrudniać codzienną operację przełączania i późniejszą rutynową konserwację.

4. Surowo zabronione scenariusze instalacji

Chociaż dwuczęściowe zawory kulowe z kołnierzem charakteryzują się uniwersalną stabilnością i korzyściami finansowymi, mają one nieodłączne ograniczenia konstrukcyjne. Niewłaściwe zastosowanie w określonych scenariuszach doprowadzi do nieodwracalnego zużycia i potencjalnych zagrożeń dla bezpieczeństwa, które są wyraźnym tabu inżynieryjnym.

4.1 Ciągłe linie produkcyjne wymagające częstej konserwacji

Dwuczęściowa, skręcana konstrukcja nie umożliwia bezpośredniej wymiany wewnętrznych części zużywających się. Po zużyciu gniazd zaworów lub uszczelek należy zdemontować cały zawór i odłączyć rurociąg w celu konserwacji. Nie ma ona zastosowania do scenariuszy produkcji ciągłej 24 godziny na dobę, wymagających regularnego czyszczenia i wymiany części, gdzie jedyną realną opcją są trzyczęściowe zawory kulowe.

4.2 Warunki pracy z mediami cząsteczkowymi, krystalicznymi lub o wysokiej lepkości

W przeciwieństwie do zaworów trzyczęściowych, które umożliwiają szybki demontaż i czyszczenie, zaworów dwuczęściowych nie można łatwo zdemontować w celu usunięcia wewnętrznych osadów. Długotrwała praca z zanieczyszczonymi mediami będzie powodować ciągłe ścieranie powierzchni uszczelniających i zakleszczanie się kulek, znacznie zwiększając prawdopodobieństwo awarii.

4.3 Rurociągi narażone na silne uderzenia wodne i częste wahania ciśnienia

Dwuczęściowa, dzielona konstrukcja ma niższą odporność na uderzenia w porównaniu z zaworami zintegrowanymi i wzmocnionymi zaworami trzyczęściowymi. Powtarzające się uderzenia młota wodnego i drastyczne zmiany ciśnienia spowodują poluzowanie śrub mocujących i osłabienie siły wstępnego dokręcania uszczelki, powodując trwały wyciek medium.

4.4 Długoterminowa regulacja dotycząca dławienia

Dwuczęściowe kołnierzowe zawory kulowe są przeznaczone wyłącznie do sterowania wł./wył., a nie do dławienia. Długotrwała praca w pozycji półotwartej spowoduje szybkie ścieranie się medium na gnieździe zaworu, szybkie zużycie lustrzanej warstwy uszczelniającej i nieodwracalny wyciek. Umożliwia jedynie chwilową regulację przepływu, a nie ciągłe dławienie.

4.5 Instalacja niestandardowa w scenariuszach przeciwwybuchowych

W przypadku mediów łatwopalnych i wybuchowych pominięcie urządzeń eliminujących ładunki elektrostatyczne lub zainstalowanie trzonów w dół spowoduje akumulację ładunków elektrostatycznych i osadzanie się medium, powodując poważne ryzyko wybuchu i pożaru.5. Często zadawane pytania dotyczące dwuczęściowego

5. Często zadawane pytania dotyczące montażu dwuczęściowego zaworu kulowego z kołnierzem

P1: Która metoda instalacji zapewnia dłuższą żywotność, pionowo czy poziomo?

W przypadku czystych mediów bez zanieczyszczeń pozycja instalacji ma niewielki wpływ na żywotność. W przypadku mediów podatnych na osady montaż poziomy jest znacznie bardziej stabilny. Skutecznie zapobiega wewnętrznemu osadzaniu się zanieczyszczeń i zmniejsza zużycie powierzchni uszczelniających, co czyni go preferowanym rozwiązaniem w przypadku skomplikowanych warunków pracy.

P2: Dlaczego po instalacji zawory przeciekają tylko pod wysokim ciśnieniem, ale nie pod niskim ciśnieniem?

Ponad 90% takich awarii jest spowodowanych nierównym dokręceniem śrub, przesunięciem uszczelek i nieuwolnionym naprężeniem rurociągu. Odchylenia strukturalne są nieistotne pod niskim ciśnieniem, ale zwiększają się pod wysokim ciśnieniem, co prowadzi do uszkodzenia uszczelnienia. Problem można rozwiązać poprzez ponowne dokręcenie śrub po przekątnej i wyeliminowanie naprężeń w rurociągu.

P3: Czy dwuczęściowe zawory kulowe kołnierzowe mogą pasować do siłowników automatycznych?

Tak. Standardowe, wysokoplatformowe, dwuczęściowe zawory kulowe z kołnierzem są w pełni kompatybilne z siłownikami elektrycznymi i pneumatycznymi. Obsługują zdalne automatyczne sterowanie i są opłacalną opcją dla zautomatyzowanych rurociągów cieczy.

P4: Co powoduje zacinanie się nowo zainstalowanych zaworów?

Typowe przyczyny to zadrapania powierzchni uszczelniającej spowodowane zanieczyszczeniami rurociągu, mikroodkształcenia spowodowane wymuszonym ustawieniem kołnierza i brak próbnego działania dekompresyjnego. Są to raczej typowe błędy instalacyjne niż problemy z jakością produktu.

P5: Jak wybrać pomiędzy dwuczęściowymi a trzyczęściowymi zaworami kulowymi kołnierzowymi?

Wybierz dwuczęściowe zawory kulowe do konwencjonalnych warunków pracy z niską częstotliwością konserwacji i wymaganiami kontroli kosztów. Wybierz trzyczęściowe zawory kulowe do trudnych środowisk korozyjnych, mediów łatwo zanieczyszczających i systemów produkcji ciągłej wymagających konserwacji na linii produkcyjnej. Nie ma absolutnej wyższości między nimi – istnieje jedynie przydatność oparta na scenariuszach.

Wniosek

Podstawowa wartość inżynieryjna dwuczęściowych zaworów kulowych z kołnierzem polega na ich doskonałej możliwości dostosowania do większości ogólnych scenariuszy płynów przemysłowych. Dzięki stabilnej strukturze, dojrzałej wydajności i kontrolowanym kosztom stały się podstawowymi i kluczowymi elementami nowoczesnych rurociągów przemysłowych. Większość awarii zaworów przypisuje się raczej niedopasowaniu warunków pracy i niestandardowej instalacji, a nie nieodłącznym wadom produktu. Dokładne zrozumienie kompromisów strukturalnych, granic instalacji i tabu zastosowań pomaga inżynierom uniknąć stereotypowych błędów montażowych, zmaksymalizować długoterminową stabilność operacyjną, zmniejszyć ogólne koszty konserwacji i ostatecznie zapewnić bezpieczną, wydajną i zrównoważoną pracę przemysłowych systemów płynów.
