Kołnierz do spawania z gniazdem

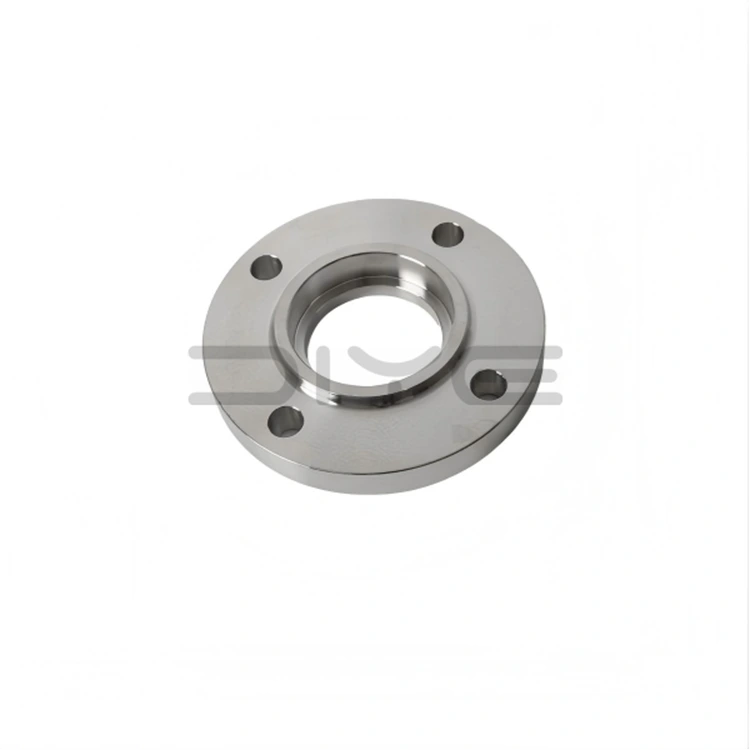

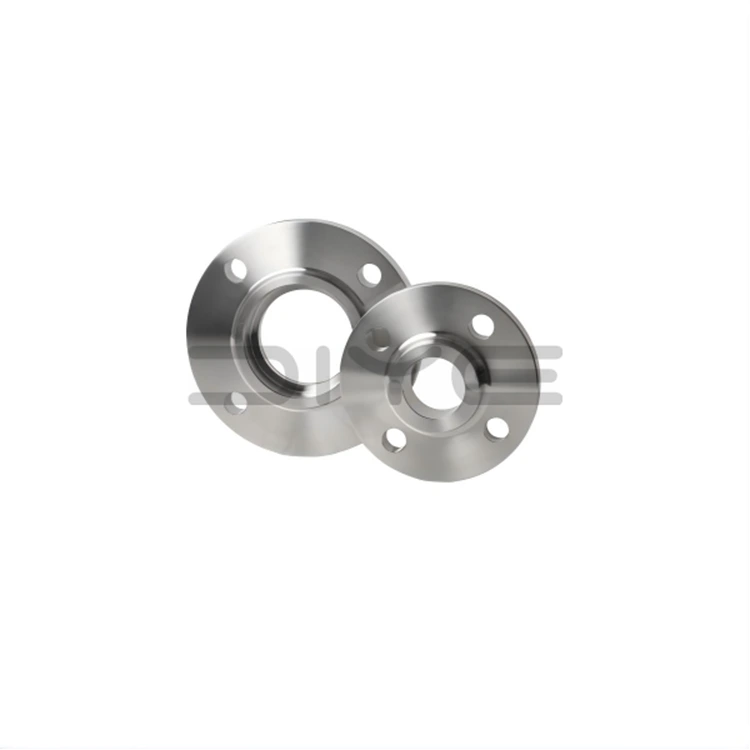

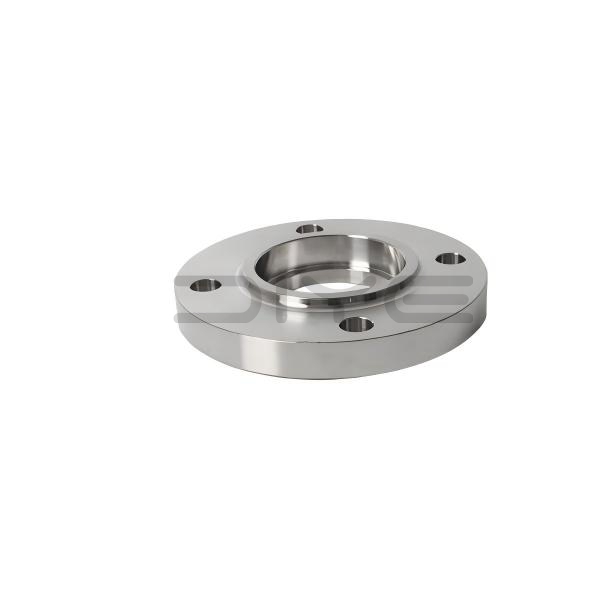

Kołnierz do spawania gniazdowego to kuty kołnierz z przewężeniem i wewnętrznym rowkiem kielichowym na jednym końcu. Podczas montażu rurę stalową wkłada się do kielicha i zabezpiecza zewnętrzną spoiną pachwinową, co eliminuje konieczność fazowania końca rury lub stosowania podkładki do spawania doczołowego. Produkty są wytwarzane głównie zgodnie z normami ASME B16.5, obejmującymi ciśnienia znamionowe od klasy 150 do klasy 2500, co czyni je preferowanym odłączanym złączem w wysokociśnieniowych systemach rurociągów o małej średnicy.

Standardowe typy powierzchni uszczelniających

1. RF (podwyższona powierzchnia czołowa): Typ głównego nurtu w branży, kompatybilny z uszczelkami zwijanymi spiralnie i uszczelkami PTFE, odpowiedni do ogólnych warunków pracy.

2. RJ (złącze pierścieniowe): Zaprojektowane do pracy w ekstremalnie wysokich temperaturach i warunkach wysokiego ciśnienia, kompatybilne z metalowymi uszczelkami pierścieniowymi.

3. MFM (Matching Face): Zapobiega erozji i ściskaniu uszczelki, poprawiając stabilność uszczelnienia w trudnych warunkach.

Zasada działania i proces spawania

1. Wkładanie rury: Włóż rurę do kielicha, aż zetknie się z wewnętrznym stopniem, a następnie lekko cofnij, aby zapewnić luz związany z rozszerzalnością cieplną.

2. Spawanie pachwinowe: Wykonać ciągłe zewnętrzne spoiny pachwinowe na styku zewnętrznej ściany rury z szyjką kołnierza.

3. Uszczelnianie i odprężanie: Spoina zapewnia mocowanie konstrukcyjne i uszczelnienie; luz wewnętrzny pochłania rozszerzalność cieplną, zapobiegając pękaniu spoin.

4. Badania nieniszczące: Spoinę można poddać testom penetracji PT, aby zapewnić precyzyjne uszczelnienie krytycznych systemów o małej średnicy.

Podstawowe zalety strukturalne

1. Samocentrujący kołnierz do przyspawania kielichowego: Wbudowany kołnierz do przyspawania kielichowego umożliwia automatyczne wyrównanie rur, upraszczając montaż i zapewniając wysoką współosiowość.

2. Integralna kuta konstrukcja: jednoczęściowa kuta konstrukcja szyi zapewnia doskonałą sztywność i stabilną odporność na ciśnienie.

3. Wydajne i wygodne spawanie: Wymagane są tylko zewnętrzne spoiny pachwinowe, co umożliwia szybką budowę i eliminuje potrzebę spawania z pełną penetracją.

4. Ochrona przed naprężeniami termicznymi: W dolnej części rury znajduje się specjalna szczelina dylatacyjna, która uwalnia naprężenia termiczne w wysokiej temperaturze i zapobiega uszkodzeniu złącza.

Specyfikacje i opcje materiałowe

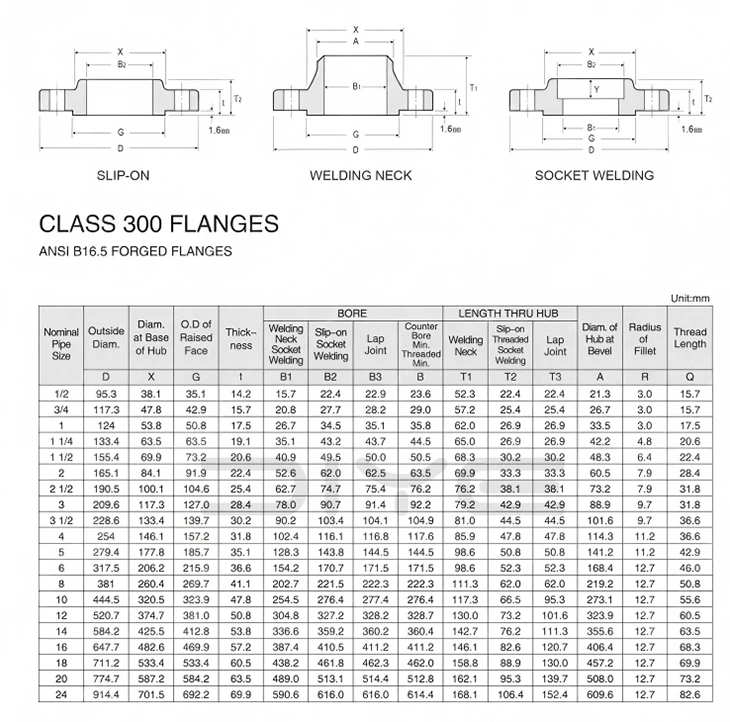

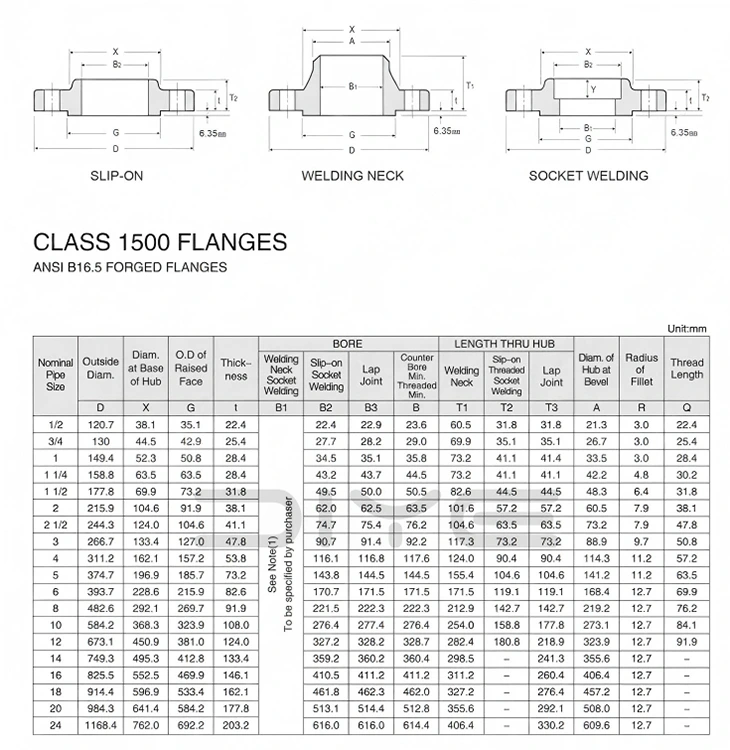

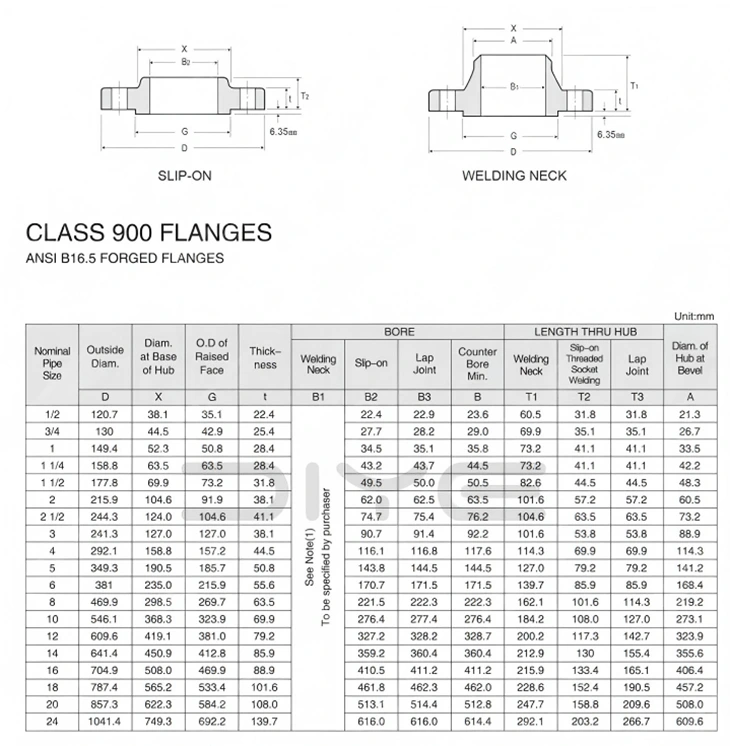

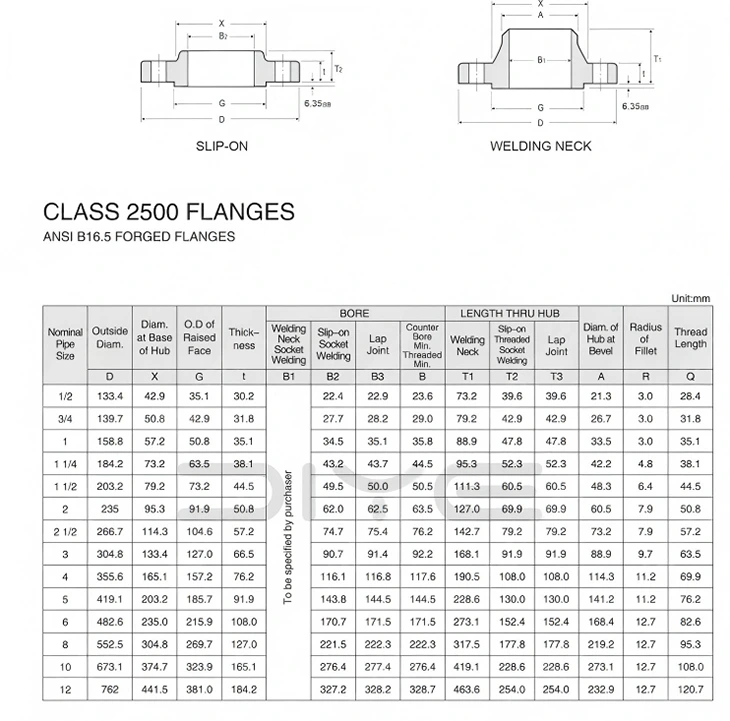

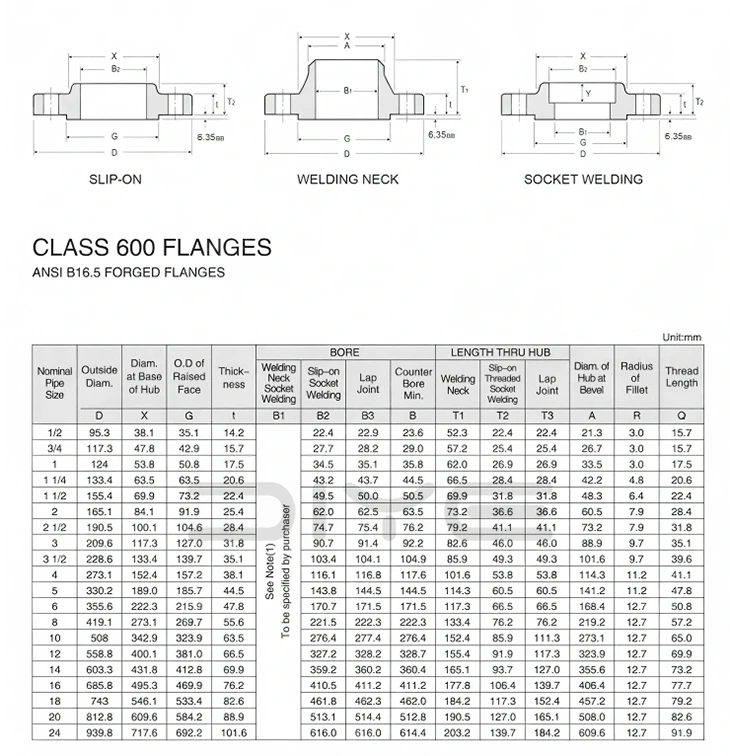

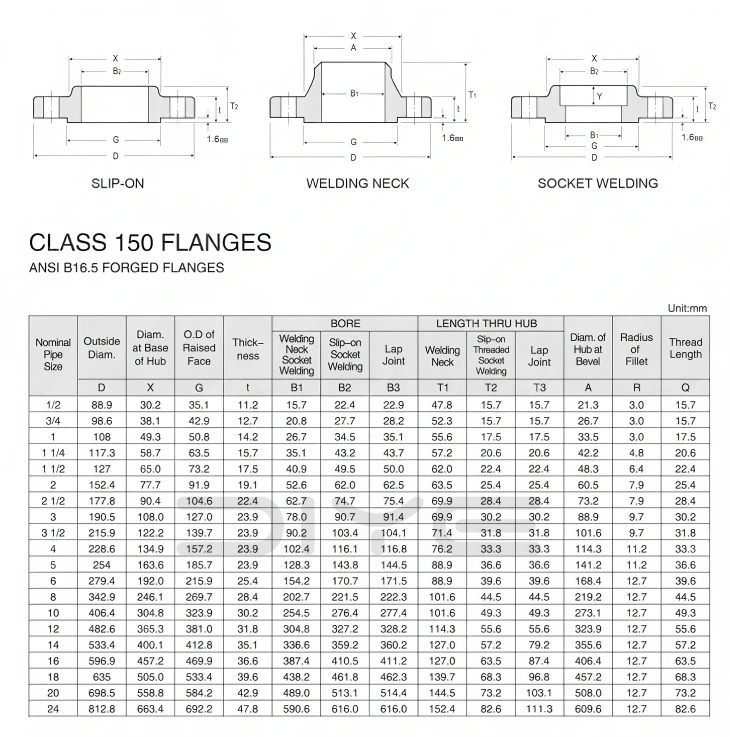

1. Standardowe rozmiary: głównie DN15–DN50 (NPS 1/2″–2″), zoptymalizowane dla systemów wysokociśnieniowych o małych średnicach.

2. Wartości ciśnienia: Powszechnie stosowane specyfikacje to klasa 300/600 i wyższa, odpowiednia dla warunków średniego i wysokiego ciśnienia.

3. Rodzaje materiałów: Dostępne ze stali węglowej ASTM A105, stali nierdzewnej 304/316L, stali stopowej i stali kutej w niskich temperaturach.

Scenariusze zastosowań i możliwości usług

Kołnierze do spawania gniazdowego DIYE VALVE są szeroko stosowane w projektach naftowych i gazowych, chemicznych, energetycznych i międzynarodowych projektach inżynieryjnych. Oferujemy standardowe rozmiary dostępne w magazynie, a także w pełni dostosowane rozwiązania dla niestandardowych rozmiarów i materiałów specjalnych. Do każdego produktu dołączony jest kompletny, oryginalny raport kontroli jakości producenta, certyfikat materiałowy, dane dotyczące wykrywania wad oraz pełny zestaw dokumentów eksportowych, zapewniających pełną zgodność z wymaganiami różnych projektów na całym świecie.
