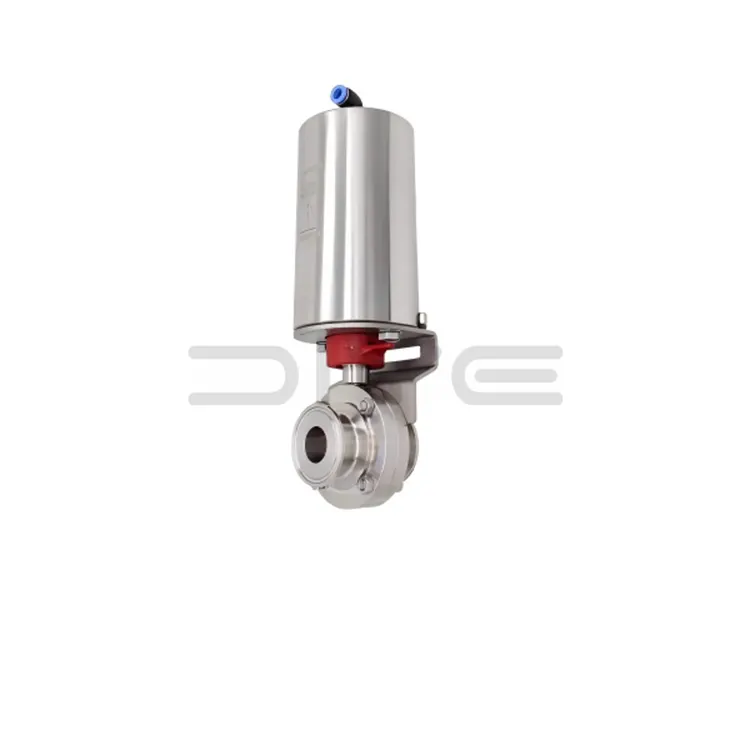

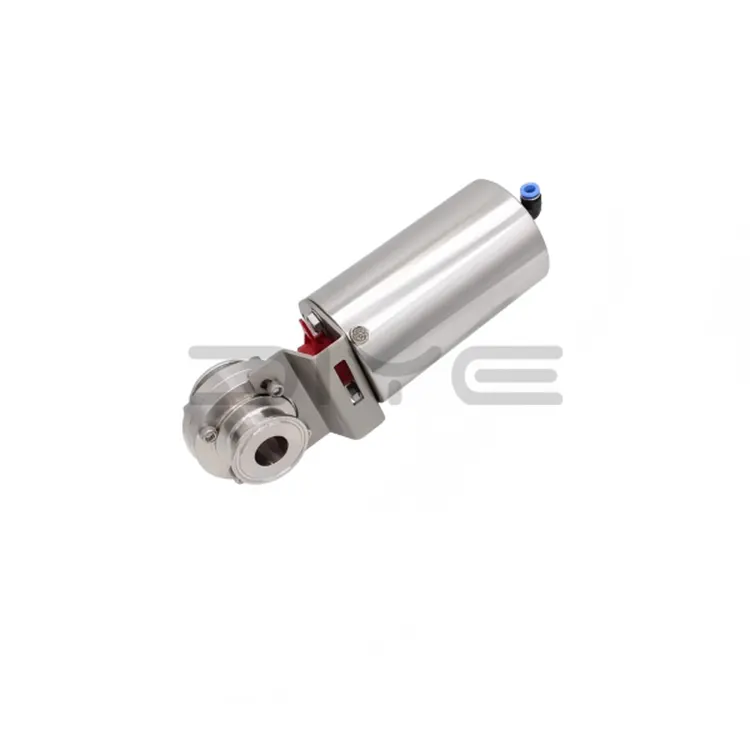

Zawór motylkowy sterowany pneumatycznie

Pneumatyczny zawór motylkowy sanitarny DIYE VALVE został niezależnie opracowany i wyprodukowany w naszej fabryce. Jest to wysokowydajny podstawowy komponent sterujący do zautomatyzowanych scenariuszy produkcji w systemach rurociągów płynów sanitarnych. Wyprodukowany w Chinach produkt ten spełnia rygorystyczne standardy kontroli jakości, integrując zaawansowaną technologię sterowania pneumatycznego i konstrukcję sanitarną, spełniając rygorystyczne wymagania higieniczne przemysłu spożywczego, napojów, farmaceutycznego i biologicznego.

Głównym źródłem zasilania zaworu jest siłownik pneumatyczny, doskonale dopasowany do korpusu przepustnicy sanitarnej. Umożliwia szybkie, zdalne i automatyczne otwieranie i zamykanie mediów, poprawiając wydajność i stabilność pracy rurociągu. Jego konstrukcja pozbawiona martwych kątów zapobiega pozostałościom mediów i rozwojowi bakterii, niezawodne uszczelnienie zapewnia zerowy wyciek mediów, a jego zdolność szybkiego reagowania dostosowuje się do potrzeb dynamicznej regulacji zautomatyzowanych linii produkcyjnych, w pełni spełniając wymagania branży sanitarnej CIP (Clean-in-Place) i SIP (Sterilize-in-Place).

Podstawowa zasada działania

Siłownik pneumatyczny pneumatycznego zaworu motylkowego sanitarnego napędza trzpień zaworu, obracając tarczę zaworu, otwierając i zamykając w ten sposób zawór. Kiedy powietrze dostaje się z jednej strony siłownika, popycha tłok, powodując obrót trzpienia zaworu, kończąc operację otwierania i zamykania. W zależności od konstrukcji siłownika dostępny jest w dwóch trybach działania: dwustronnego i jednostronnego działania.

- Siłownik dwustronnego działania: Naprzemienny wlot i wylot powietrza z obu stron zapewnia obrót tarczy zaworu do przodu i do tyłu. Nadaje się do scenariuszy wymagających częstego otwierania i zamykania, zapewnia stabilną pracę i duże możliwości adaptacji.

- Siłownik jednostronnego działania: napędzany przez wlot powietrza z jednej strony, druga strona wykorzystuje siłę sprężyny do automatycznego resetowania w przypadku awarii zasilania powietrzem. Zapewnia to bezpieczną eksploatację rurociągu i pozwala uniknąć potencjalnych zagrożeń bezpieczeństwa w przypadku awarii systemu zasilania powietrzem.

Ponadto kąt otwarcia i zamknięcia zaworu można elastycznie regulować za pomocą siłownika. Niektóre modele obsługują bezstopniową regulację w zakresie od 0° do 90°, spełniając zarówno podstawowe potrzeby związane z otwieraniem i zamykaniem rurociągu, jak i precyzyjną regulacją przepływu, dostosowując się do różnych scenariuszy produkcji.

Opcjonalne siłowniki pneumatyczne i akcesoria

1. Opcjonalne siłowniki pneumatyczne

- Siłownik jednostronnego działania: wyposażony w funkcję resetu sprężynowego, automatycznie powraca do pierwotnego położenia w przypadku awarii zasilania powietrzem, zapewniając wysoki poziom bezpieczeństwa i odpowiedni do scenariuszy o wysokich wymaganiach bezpieczeństwa.

- Siłownik dwustronnego działania: napędzany dwoma źródłami powietrza, zapewniający płynne i stabilne otwieranie i zamykanie oraz wysoką trwałość. Nadaje się do scenariuszy pracy o wysokiej częstotliwości, takich jak ciągłe linie produkcyjne.

2. Pasujące akcesoria

- Zespół pneumatyczny: składający się z filtra, reduktora ciśnienia i smarownicy, filtruje zanieczyszczenia w dostarczanym powietrzu, stabilizuje ciśnienie powietrza, smaruje siłownik, wydłuża żywotność i zapewnia stabilną pracę zaworu.

- Zawór elektromagnetyczny: steruje dopływem powietrza, umożliwiając zdalne otwieranie i zamykanie zaworu, ułatwiając integrację z centralnym systemem sterowania i zwiększając automatyzację.

- Przetwornik położenia: Zapewnia w czasie rzeczywistym informację zwrotną o stanie otwarcia i zamknięcia zaworu, umożliwiając monitorowanie w czasie rzeczywistym przez centralny system sterowania i zapewniając kontrolowane procesy produkcyjne.

- Wyłącznik krańcowy: zapobiega nadmiernemu ruchowi tarczy zaworu, unikając uszkodzeń mechanicznych i chroniąc konstrukcję zaworu.

- Mechanizm pokrętła: używany do awaryjnej obsługi ręcznej; umożliwia otwieranie i zamykanie zaworu nawet w przypadku braku dopływu powietrza, zapewniając ciągłość produkcji.

O zaworze DIYE

Jako profesjonalny producent i dostawca pneumatycznych sanitarnych zaworów motylkowych produkowanych w Chinach, DIYE VALVE posiada kompletny system badań i rozwoju, produkcji, sprzedaży i obsługi posprzedażnej, zaangażowany w dostarczanie wysokiej jakości produktów i uważnej obsługi klientów na całym świecie.

Dysponujemy profesjonalnym zespołem ds. handlu zagranicznego i technicznym, biegle posługującym się językiem angielskim, rosyjskim, arabskim i innymi językami, zapewniającym całodobowe wsparcie online, które odpowiada na pytania dotyczące wyboru produktu, instalacji, uruchomienia i konserwacji, a także oferuje wielojęzyczne instrukcje instalacji i konserwacji. Nasza fabryka wdraża rygorystyczny proces kontroli jakości, rygorystycznie kontrolując każdy etap, od wyboru surowca po dostawę produktu, zapewniając, że każdy zawór spełnia wysokie standardy jakości.

Aby sprostać wyzwaniom związanym z zaopatrzeniem w części zamienne, przed którymi stoją klienci zagraniczni, zapewniamy powszechnie używane części zamienne, takie jak uszczelki, potrójne zespoły pneumatyczne i zawory elektromagnetyczne, co znacznie skraca cykle logistyczne i zmniejsza koszty zakupów. Oferujemy również 12-miesięczną gwarancję na cały zespół zaworowy i 6-miesięczną gwarancję na wrażliwe części. W okresie gwarancyjnym awarie inne niż spowodowane przez człowieka będą naprawiane bezpłatnie, kompleksowo gwarantując wygodę użytkowania klientom zagranicznym.

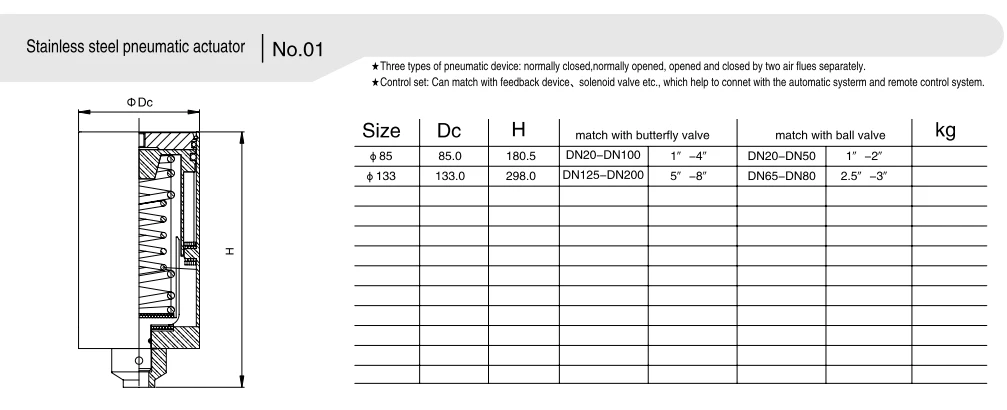

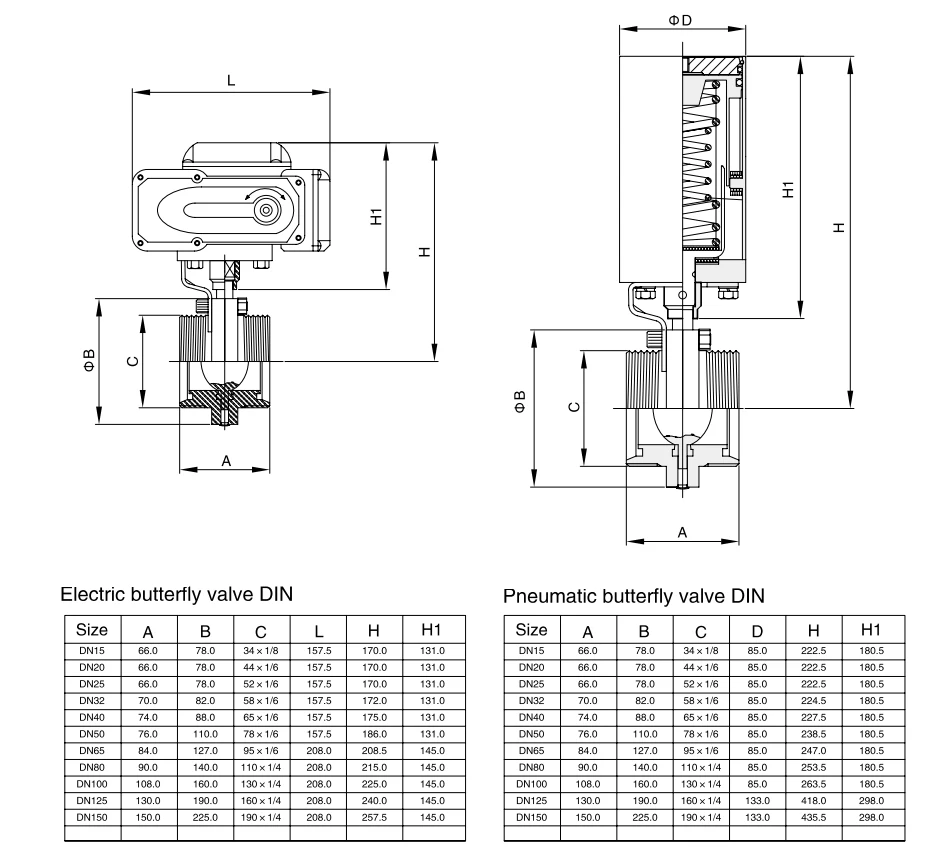

Parametry techniczne

Często zadawane pytania

P: Jakie typy siłowników pneumatycznych są dostępne dla pneumatycznych przepustnic sanitarnych i jak je wybrać?

Odp.: Główne typy to siłowniki pneumatyczne jednostronnego i dwustronnego działania, wybrane na podstawie wymagań bezpieczeństwa i częstotliwości działania warunków pracy: ① Siłownik dwustronnego działania: napędzany dwoma źródłami powietrza, zawór otwiera się i zamyka stabilnie z szybką reakcją, nadaje się do konwencjonalnych sanitarnych warunków pracy z automatycznymi liniami produkcyjnymi i operacjami o wysokiej częstotliwości i musi być wyposażony w zewnętrzne źródło powietrza do sterowania włączaniem i wyłączaniem; ② Siłownik jednostronnego działania: ze sprężyną powrotną, napędzany przez wlot powietrza z jednej strony i automatycznie resetowany (otwieranie/zamykanie) po utracie powietrza, charakteryzuje się wysokim poziomem bezpieczeństwa i ochrony, nadaje się do sanitarnych warunków pracy wysokiego ryzyka, gdzie medium jest łatwopalne, toksyczne i żrące, i może skutecznie zapobiegać zagrożeniom bezpieczeństwa rurociągu po awarii źródła powietrza.

P: Jakie akcesoria są potrzebne do pneumatycznych zaworów motylkowych sanitarnych? Jaka jest funkcja podstawowych akcesoriów?

A4: Podstawowe obowiązkowe A: akcesoria + opcjonalne akcesoria w razie potrzeby, podstawowe akcesoria i ich funkcje to: ① Pneumatyczny potrójny zespół (filtr + zawór redukujący ciśnienie + urządzenie wytwarzające mgłę olejową): Obowiązkowe, filtruje zanieczyszczenia źródła powietrza, stabilizuje ciśnienie zasilania powietrzem, smaruje wewnętrzne części siłownika i przedłuża żywotność siłownika; ② Zawór elektromagnetyczny: Opcjonalny, zdalnie steruje włączaniem i wyłączaniem źródła powietrza, realizuje automatyczne i scentralizowane otwieranie i zamykanie zaworu i nadaje się do połączenia z centralnym systemem sterowania; ③ Urządzenie sygnalizujące położenie: Opcjonalna informacja zwrotna w czasie rzeczywistym o stanie otwarcia i zamknięcia zaworu (otwarty/zamknięty/neutralny), ułatwiająca zdalne monitorowanie pracy rurociągu; ④ Mechanizm pokrętła: Opcjonalnie, zawór można obsługiwać ręcznie w przypadku awarii źródła powietrza, odpowiedni do awaryjnych warunków pracy; ⑤ Wyłącznik krańcowy: Opcjonalny, zapobiega obrotowi tarczy zaworu w przypadku nadmiernego skoku i chroni korpus zaworu oraz uszczelki.

P: Jakie są wymagania dotyczące ciśnienia źródła powietrza dla pneumatycznych przepustnic sanitarnych? Czy można go dostosować do niestandardowego źródła powietrza na miejscu?

Odp.: Konwencjonalne adaptacyjne ciśnienie źródła powietrza wynosi 0,4 ~ 0,8 MPa i jest ogólnym standardowym ciśnieniem powietrza w przemyśle, odpowiednim dla większości warunków zasilania powietrzem na miejscu; jeśli źródło powietrza na miejscu ma niestandardowe ciśnienie (niższe niż 0,4 MPa lub wyższe niż 0,8 MPa), można zastosować dostosowany do potrzeb adaptacyjny siłownik pneumatyczny oraz można wyposażyć zawór redukcyjny/zawór wzmacniający w celu regulacji ciśnienia powietrza w celu zapewnienia normalnego otwierania i zamykania zaworu bez dodatkowej transformacji lokalnego systemu zasilania powietrzem.
