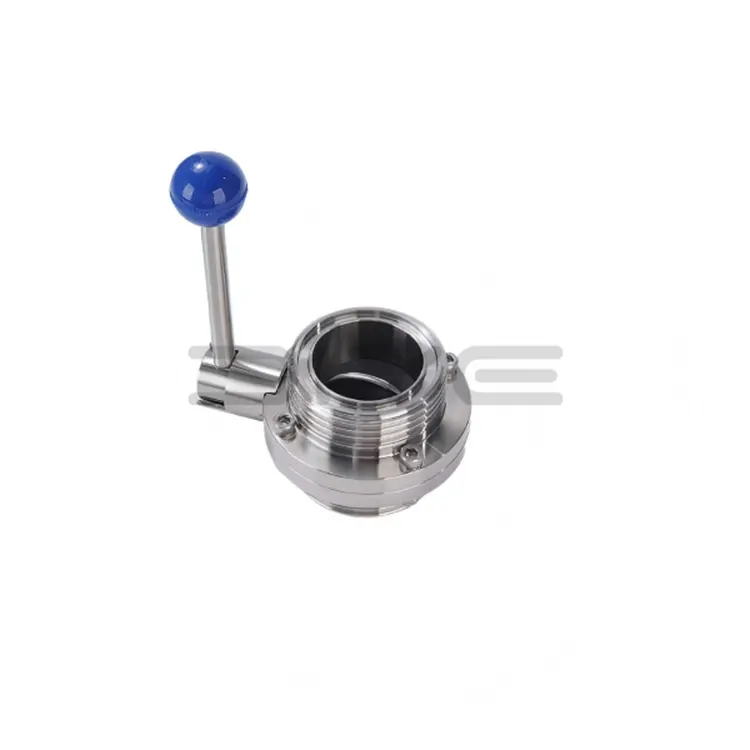

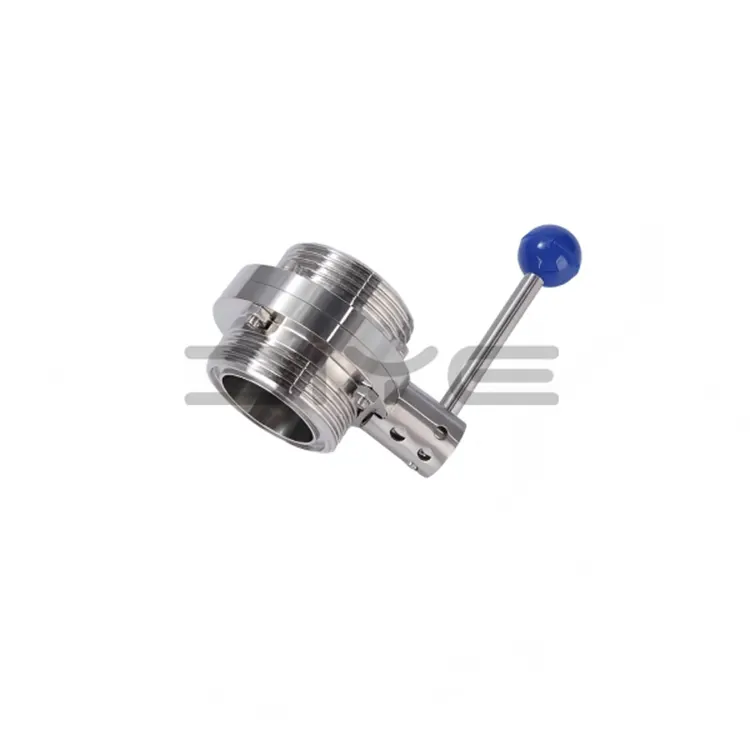

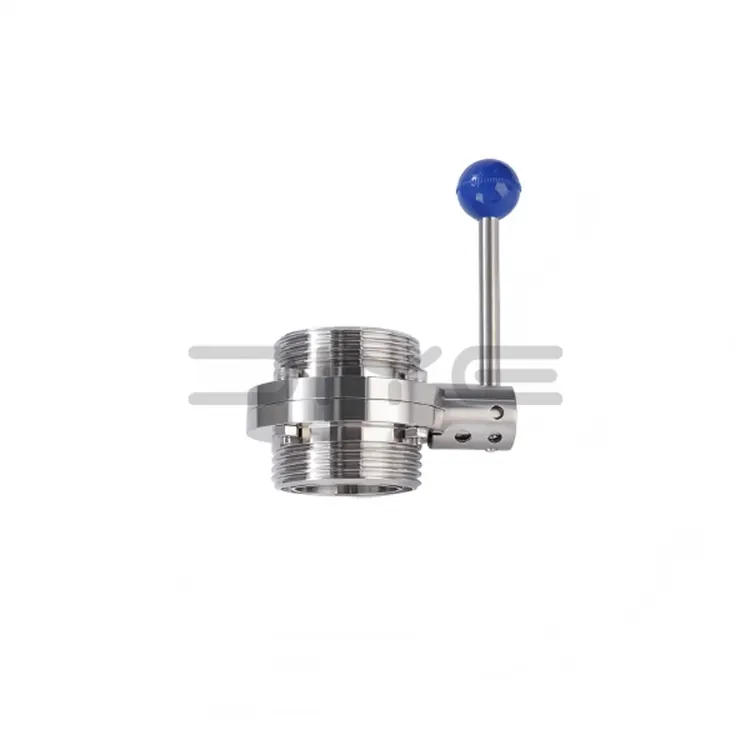

Zawór motylkowy z gwintem sanitarnym

Jako profesjonalny dostawca z Chin, DIYE VALVE, ten sanitarny gwintowany zawór motylkowy jest idealny do higienicznych systemów rurociągów na małą skalę o ograniczonej przestrzeni, które nie wymagają częstego demontażu i czyszczenia. Jako zaufany producent zapewniamy stabilną wydajność i opłacalne rozwiązania do globalnych zastosowań higienicznych.

Wprowadzenie produktu

1. Higieniczna konstrukcja kanału przepływowego

Kanał przepływowy korpusu sanitarnego gwintowanego zaworu motylkowego jest polerowany na lustro (standard Ra≤0,8μm, niestandardowy Ra≤0,4μm dostępny dla sterylnych warunków pracy) i nie zawiera rowków ani martwych narożników. Eliminuje pozostałości medium i rozwój bakterii, w pełni spełniając wymagania dotyczące czyszczenia CIP na linii i spełniając standardy higienicznej produkcji.

2. Konfigurowalny wybór materiałów

W przypadku korpusu zaworu i dysku przepustnicy z gwintem sanitarnym opcjonalna jest stal nierdzewna 304 (dla konwencjonalnych warunków pracy) i stal nierdzewna 316L (dla trudnych warunków pracy odpornych na korozję). Części uszczelniające można wybrać w następujący sposób: EPDM (do mediów konwencjonalnych), kauczuk silikonowy (do sterylizacji w wysokiej temperaturze), fluorokauczuk (do mediów silnie kwasowo-alkalicznych/olejowych).

Opcjonalne tryby jazdy

● Wersja ręczna: Wyposażona w antypoślizgową rękojeść/pokrętło ze stali nierdzewnej z ogranicznikiem, charakteryzująca się intuicyjną obsługą. Nadaje się do rurociągów małego kalibru przy niskiej częstotliwości i jest opłacalny.

● Typ pneumatyczny: Wyposażony w higieniczny siłownik pneumatyczny z funkcją pozycjonera/sygnału zwrotnego położenia, umożliwiający zdalne sterowanie włączaniem i wyłączaniem oraz regulowaną prędkość otwierania/zamykania. Idealny do zautomatyzowanych linii montażowych.

● Typ elektryczny: Wyposażony w przeciwwybuchowy/ogólny siłownik elektryczny, obsługujący bezstopniową regulację 0°~90° w celu precyzyjnej kontroli przepływu. Nadaje się do nienadzorowanych, precyzyjnych warunków pracy, takich jak przenoszenie preparatów farmaceutycznych.

O nas

1. Korzyści wynikające z cen fabrycznych

Wszystkie podstawowe elementy naszego sanitarnego gwintowanego zaworu motylkowego są produkowane samodzielnie, bez pośrednich powiązań handlowych. Przy tych samych specyfikacjach nasze higieniczne przepustnice 304/316L są o 40%-60% tańsze w porównaniu do marek importowanych i o 15%-25% tańsze w porównaniu z produktami innych producentów z branży, co znacznie zmniejsza koszty zaopatrzenia klientów.

2. Elastyczne zamawianie i niestandardowe oferty

Obsługujemy małe minimalne zamówienia na sanitarne zawory motylkowe z gwintem, zachowując jednocześnie korzyści cenowe, a w przypadku zakupów hurtowych dostępne są wielopoziomowe rabaty. Zapewniamy również spersonalizowane wyceny konfiguracji, z trybami napędu i materiałami uszczelnień do wyboru na żądanie, aby uniknąć niepotrzebnych wydatków.

3. Wzmocnione opakowanie do wysyłki na duże odległości

Opakowanie jest dostosowywane w zależności od sposobu transportu: w przypadku frachtu morskiego/logistyki międzynarodowej używamy pogrubionych, twardych kartonów mocowanych drewnianymi paletami, które spełniają standardy fumigacji IPPC przy bezpośredniej odprawie celnej; w przypadku dostaw kurierskich w małych partiach zastosowano odporne na wstrząsy wypełnienie piankowe, aby zapobiec wytłaczaniu i deformacjom w całym procesie transportu.

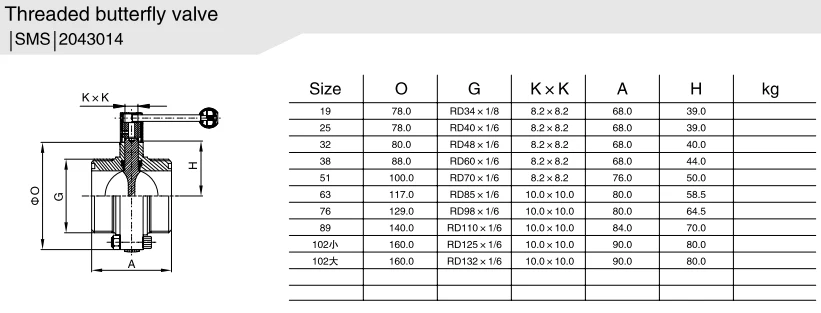

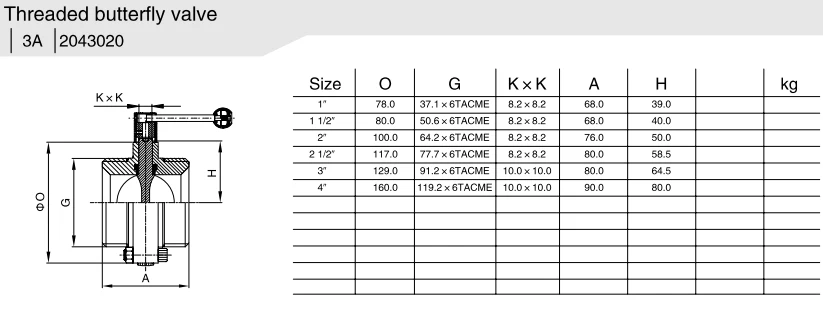

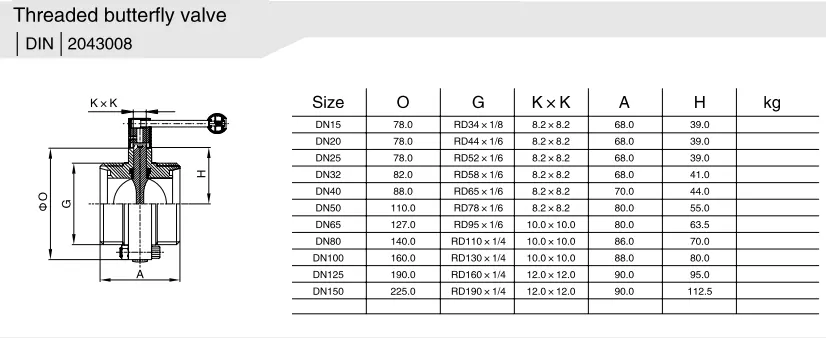

Parametry techniczne

Często zadawane pytania

P: Jaki jest kod eksportowy HS dla zaworów motylkowych z gwintem sanitarnym?

Odp.: Główny kod HS: 8481804000 (Inne przepustnice, mające zastosowanie do zdecydowanej większości sanitarnych zaworów motylkowych z gwintem). Można go dostroić zgodnie ze specyficznymi specyfikacjami (np. kalibrem, metodą uruchamiania) na potrzeby eksportu. Możemy dostarczyć dokładny kod HS i dokumenty zgłoszenia celnego odpowiadające odprawie celnej eksportowej.

P: Czy można dostosować niestandardowe przepustnice sanitarne?

Odp.: Tak, oferujemy dostosowywanie przepustnic sanitarnych, wspierając dostosowywanie niestandardowych wymiarów i konstrukcji specjalnych: ① Niestandardowe kalibry/metody łączenia (np. niekonwencjonalne uchwyty zaciskowe, specjalne skosy spawalnicze); ② Specjalne materiały uszczelniające (np. uszczelki odporne na bardzo niskie/wysokie temperatury); ③ Niestandardowe akcesoria uruchamiające (np. siłowniki pneumatyczne z urządzeniami przeciwwybuchowymi, siłowniki elektryczne z modułami zdalnego sterowania).

P: Jakie są szczególne wymagania dotyczące sanitarnych przepustnic obsługujących CIP/SIP?

Odp.: Kompatybilny z CIP (Clean-in-Place): Kanał przepływowy nie ma martwego kąta i ma gładką, wypolerowaną powierzchnię, co pozwala na przepływ środka czyszczącego przez cały kanał bez pozostałości i bez konieczności demontażu zaworu. Kompatybilny z SIP (Sterilize-in-Place): Uszczelki mają odporność temperaturową ≥121 ℃ (silikon/FKM), a materiał korpusu zaworu wytrzymuje sterylizację parową w wysokiej temperaturze w temperaturze 121 ℃ ~ 135 ℃ bez deformacji lub wytrącania się materiału po sterylizacji.

P: W jaki sposób klienci zagraniczni mogą potwierdzić, że spawana przepustnica odpowiada wymiarom istniejącego rurociągu?

Odp.: DIYE udostępnia szczegółowe dwujęzyczne (chińsko-angielskie) tabele parametrów wymiarowych, wyraźnie wskazujące kluczowe wymiary, takie jak średnica nominalna (DN), średnica zewnętrzna (OD), kąt skosu spawania, długość korpusu zaworu i standard kołnierza. Produkt jest zgodny z międzynarodowymi normami ogólnymi, w tym 3A, ASME i DIN. Tymczasem możemy dostosować wymiary korpusu zaworu zgodnie z rysunkami rurociągu dostarczonymi przez klientów, przeprowadzić weryfikację przedwymiarową i symulowaną instalację, aby zapewnić bezpośrednie zgrzewanie doczołowe po dostawie, unikając problemów z odchyleniami wymiarowymi.

P: Spawane przepustnice są połączeniami stałymi i nie można ich zdemontować. Jak przeprowadzić codzienną konserwację i wymianę uszczelek?

Odp.: Codzienną konserwację można wykonać poprzez czyszczenie online CIP (Clean-in-Place) bez demontażu korpusu zaworu. Konieczne jest jedynie regularne sprawdzanie szczelności trzpienia i elastyczności działania. Jeżeli wyciek nastąpi na skutek starzenia się lub uszkodzenia uszczelnienia, należy najpierw zamknąć zawory rurociągu przed i za rurociągiem, opróżnić medium, zdemontować pokrywę końcową trzpienia, aby bezpośrednio wyjąć starą uszczelkę i zastąpić ją uszczelkami dopuszczonymi do kontaktu z żywnością (EPDM/silikon/FKM) certyfikowanymi przez FDA/3A o tej samej specyfikacji. Nie jest wymagane cięcie rurociągu, co znacznie zmniejsza koszty konserwacji i straty związane z przestojami.
