Przewodnik po wyborze gwintowanego zaworu kulowego ze stali nierdzewnej 1 szt. vs 2 szt. vs 3 szt

Zawory kulowe z gwintem ze stali nierdzewnej są podstawowymi elementami do kontroli płynów w przemysłowych instalacjach rurowych. Dzięki kompaktowej budowie, szybkiemu działaniu przełącznika, niezawodnemu uszczelnieniu i prostej instalacji, są one szeroko stosowane w uzdatnianiu wody, przetwórstwie chemicznym, dostawie ropy naftowej, ciepłownictwie przemysłowym i różnych ogólnych projektach rurociągów. Większość zagranicznych nabywców i wykonawców inżynieryjnych ma trudności z odróżnieniem zaworów kulowych z gwintem 1-częściowym, 2-częściowym i 3-częściowym. Te trzy typy różnią się znacznie pod względem konstrukcji, kosztów, tolerancji ciśnienia, bezpieczeństwa i odpowiednich scenariuszy. Wybór niewłaściwego typu zaworu może łatwo spowodować wycieki z rur, kłopotliwe problemy z konserwacją, a nawet ukryte zagrożenia bezpieczeństwa dla całego projektu. W tym praktycznym przewodniku omówiono cechy 1-częściowych, 2-częściowych i 3-częściowych zaworów kulowych z gwintem ze stali nierdzewnej, pomagając inżynierom i nabywcom wybrać odpowiedni model do określonych warunków pracy.

1. Co to jest zawór kulowy z gwintem 1 szt.?

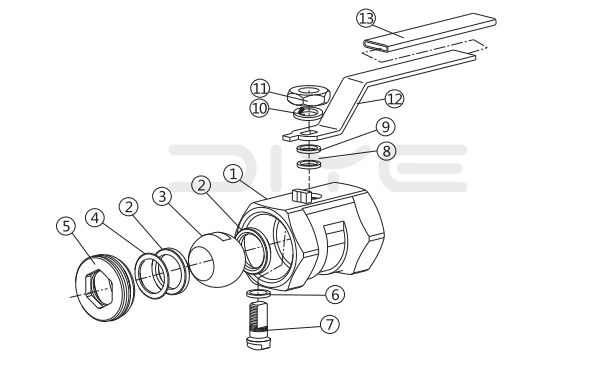

The1 szt. Gwintowany zawór kulowy,lub jednoczęściowy zawór kulowy, posiada zintegrowany korpus z kutej stali nierdzewnej. Jest to najbardziej kompaktowa i najlżejsza opcja spośród wszystkich konstrukcji gwintowanych zaworów kulowych. Rdzeń kulowy i akcesoria uszczelniające są montowane z jednej strony, co zapewnia wyjątkowo prostą konstrukcję z minimalnymi szczelinami montażowymi i mniejszą liczbą wrażliwych części.

Funkcje i zalety:Ten typ zaworu charakteryzuje się niskim kosztem produkcji, niewielką powierzchnią i niewielką wagą. Zapewnia solidne właściwości uszczelniające i prawie nie powoduje wycieków zewnętrznych. Jednoczęściowa zintegrowana konstrukcja skutecznie zapobiega rozluźnieniu korpusu i penetracji medium podczas długotrwałej pracy.

Ograniczenia:Integralna konstrukcja kuta ogranicza jego odporność na ciśnienie, która jest niższa niż w modelach 2PC i 3PC. Ponieważ korpusu zaworu nie można rozebrać w celu konserwacji, użytkownicy muszą wymienić cały zawór, gdy wewnętrzny pierścień uszczelniający lub elementy rdzenia ulegną uszkodzeniu.

Obowiązujące warunki pracy:Doskonale pasuje do niskociśnieniowych i konwencjonalnych systemów rurociągów, w tym do regularnego zaopatrzenia w wodę, wspólnego dostarczania gazu i niekorozyjnego przesyłu cieczy. Jest to najbardziej opłacalny wybór w przypadku zwykłych projektów cywilnych i ekonomicznych przemysłowych systemów rurowych.

2. Co to jest zawór kulowy z gwintem 2-częściowym?

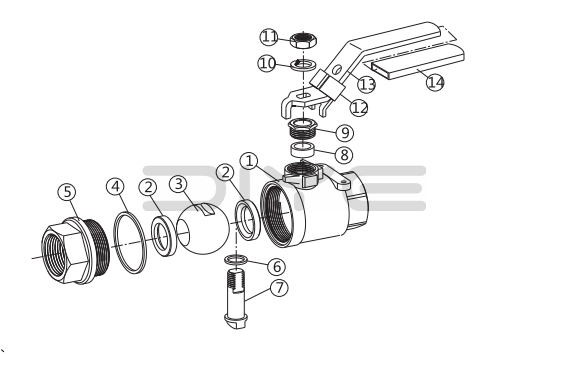

TheZawór kulowy z gwintem 2 sztprzyjmuje dwuczęściową dzieloną strukturę, składającą się z głównego i wtórnego korpusu zaworu, mocno przymocowanych za pomocą gwintów lub śrub. Jako najpopularniejszy i wszechstronny model na światowym rynku zaworów przemysłowych, zapewnia idealną równowagę pomiędzy przystępną ceną, stabilną wydajnością i łatwą konserwacją.

Cechy i zalety: Ten zawór, niedrogi, charakteryzuje się lepszą odpornością na ciśnienie niż zamienniki 1 szt. i utrzymuje stabilne uszczelnienie w większości środowisk przemysłowych. Odłączana dwuczęściowa konstrukcja umożliwia pracownikom częściowy demontaż zaworu w celu czyszczenia wewnętrznego, wymiany rdzenia kuli i wymiany uszczelki PTFE, co znacznie obniża późniejsze koszty konserwacji. Ogólna konstrukcja jest wystarczająco wytrzymała, aby wytrzymać częste uderzenia pod średnim ciśnieniem bez poluzowania.

Ograniczenia:Jest nieco większy i cięższy niż zawory kulowe 1 szt. i nie nadaje się do rurociągów o bardzo wysokim ciśnieniu lub krytycznych systemów przemysłowych wysokiego ryzyka o rygorystycznych standardach działania.

Obowiązujące warunki pracy:Jest szeroko stosowany w średniociśnieniowych rurociągach przemysłowych, transporcie płynów chemicznych, przemysłowych systemach grzewczych, pomocniczych rurociągach ropy i gazu, sprzęcie do przetwarzania żywności i konwencjonalnych zagranicznych projektach inżynieryjnych. Większość międzynarodowych standardowych zamówień OEM preferuje 2-częściowe gwintowane zawory kulowe ze względu na ich niezawodną jakość i wyjątkową wydajność kosztową.

3. Co to jest zawór kulowy z gwintem 3PC?

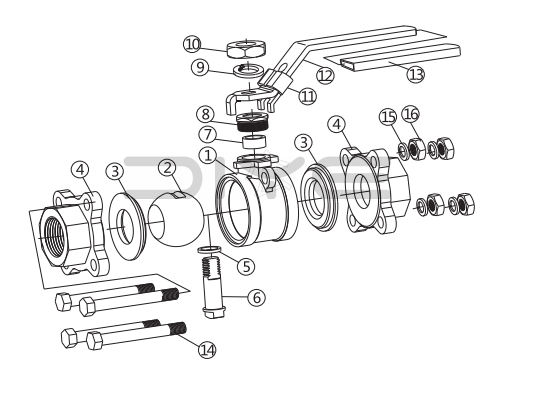

TheZawór kulowy z gwintem 3-częściowymskłada się z trzech niezależnych części: lewego korpusu zaworu, prawego korpusu zaworu i środkowego korpusu zaworu. Rdzeń kulowy i wszystkie elementy uszczelniające są całkowicie zamknięte w środkowym korpusie, z mocnym dwustronnym mocowaniem śrubowym. Ta konstrukcja konstrukcyjna sprawia, że ​​jest to najwyższej jakości i najbardziej niezawodny gwintowany zawór kulowy na rynku.

Funkcje i zalety:Zawór ten zapewnia doskonałą odporność na wysokie ciśnienie, ochronę przeciwwybuchową i brak wycieków przy wyjątkowo stabilnej konstrukcji. Całkowicie zamknięta konstrukcja rdzenia kulkowego skutecznie zapobiega uszkodzeniom podzespołów spowodowanym bezpośrednim uderzeniem medium. Obsługuje całkowity demontaż, dokładne czyszczenie wnętrza i pełną wymianę wszystkich akcesoriów, umożliwiając wielokrotne, długotrwałe użytkowanie. Jego całkowita żywotność znacznie przekracza żywotność zaworów kulowych 1 szt. i 2 szt.

Ograniczenia:Złożona, trzyczęściowa struktura prowadzi do wyższych kosztów produkcji i wyższych cen jednostkowych. Tymczasem ma większy rozmiar i większą wagę w porównaniu z modelami 1-PC i 2-PC.

Obowiązujące warunki pracy:Jest to najlepszy wybór w przypadku wysokociśnieniowych, precyzyjnych i obarczonych wysokim ryzykiem systemów rurociągów przemysłowych, w tym korozyjnych mediów chemicznych, rurociągów pary wysokotemperaturowej, linii przesyłowych ropy naftowej, urządzeń do produkcji farmaceutycznej, stale działających obiektów przemysłowych i międzynarodowych projektów inżynieryjnych o wysokim standardzie.

4. Podstawowe różnice między zaworami kulowymi 1 szt. / 2 szt. / 3 szt

W przypadku zamówień na miejscu i projektowania inżynieryjnego użytkownicy mogą wybrać odpowiedni typ zaworu w oparciu o rzeczywiste ciśnienie w rurociągu, właściwości medium i późniejsze wymagania konserwacyjne: 1 szt.: Idealny do rurociągów niskociśnieniowych ze zwykłymi, niekorozyjnymi mediami, odpowiedni do projektów o ograniczonym budżecie i niewymagających regularnej konserwacji. 2 szt.: Idealny do rurociągów średniociśnieniowych z popularnymi mediami przemysłowymi. Doskonale równoważy jakość, wydajność i koszty oraz umożliwia rutynową konserwację, co czyni go najszerzej eksportowanym i powszechnie używanym typem gwintowanego zaworu kulowego. 3PC: Zaprojektowany do pracy w warunkach wysokiego ciśnienia, wysokiej temperatury i korozyjnej, spełniający rygorystyczne normy bezpieczeństwa przemysłowego i wymagania dotyczące długoterminowej żywotności.

5. Często zadawane pytania dotyczące wyboru gwintowanego zaworu kulowego

P1: Który typ najlepiej sprawdza się w przypadku projektów inżynieryjnych eksportowych?
Odp.: W większości konwencjonalnych projektów zagranicznych wybiera się 2-częściowe gwintowane zawory kulowe ze stali nierdzewnej. Zawory te są zgodne z normami ISO, CE i innymi głównymi normami międzynarodowymi, charakteryzując się stabilną wydajnością i konkurencyjnymi cenami. W przypadku zaawansowanych projektów przemysłowych i projektów wysokiego ryzyka bardziej niezawodnym wyborem są zawory kulowe 3-częściowe.

P2: Czy zawory kulowe 1 szt. mogą być stosowane w rurociągach chemicznych?

Odp.: Zawory kulowe nr 1 szt. Można stosować wyłącznie do mediów niskociśnieniowych i niekorozyjnych. W przypadku żrących cieczy i gazów w przemyśle chemicznym, aby zapewnić stabilną pracę, obowiązkowe są zawory kulowe 2-częściowe lub 3-częściowe wykonane ze stali nierdzewnej 304 lub 316.

P3: Czy zawory kulowe 3PC osiągają zerowy wyciek?

Odp.: Zawory kulowe z gwintem Premium 3PC mają całkowicie zamkniętą konstrukcję i precyzyjne akcesoria uszczelniające z PTFE. Mogą osiągnąć całkowity zerowy wyciek przy znamionowej prasie roboczejure, w pełni spełniający rygorystyczne wymagania dotyczące uszczelnień dla rurociągów przemysłowych o wysokim standardzie.

6. Wniosek

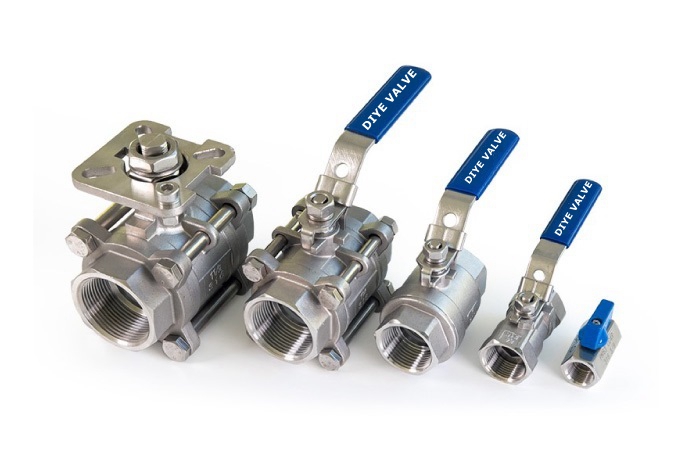

Wniosek Zawory kulowe z gwintem 1PC, 2PC i 3PC odpowiadają odpowiednio scenariuszom zastosowań w rurociągach przemysłowych o niskiej, średniej i wysokiej jakości. Jeśli chodzi o dobór zaworu, nie ma jednej, najlepszej opcji dla wszystkich, a jedynie ta, która jest najbardziej odpowiednia dla rzeczywistych warunków pracy. Diye Valve oferuje pełną gamę gwintowanych zaworów kulowych ze stali nierdzewnej 1 szt., 2 szt. i 3 szt. w gatunkach stali nierdzewnej 304 i 316. Wszystkie nasze produkty są zgodne z międzynarodowymi normami ciśnieniowymi, przed dostawą przechodzą rygorystyczne testy ciśnieniowe i szczelności oraz obsługują niestandardowe rozwiązania, aby sprostać różnorodnym globalnym potrzebom w zakresie zamówień publicznych.
