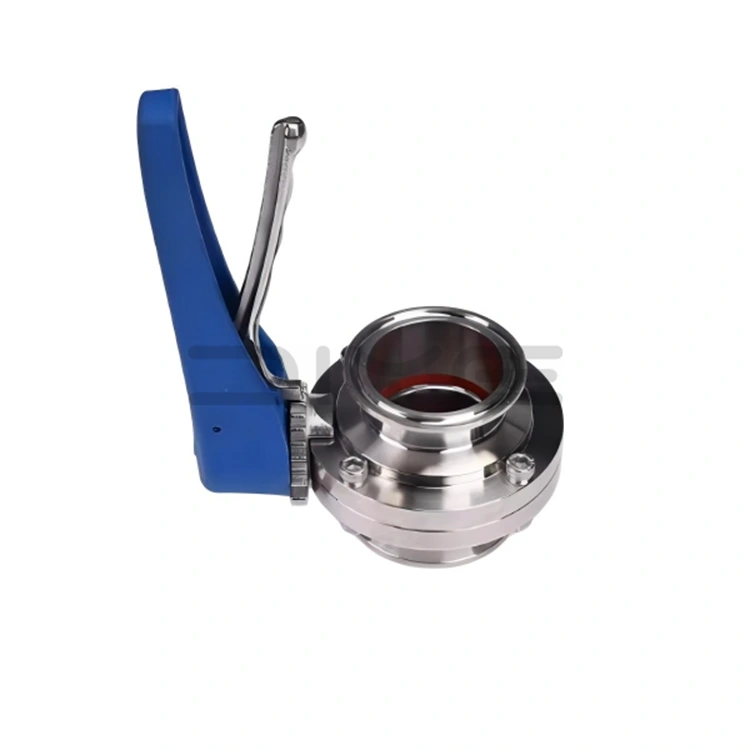

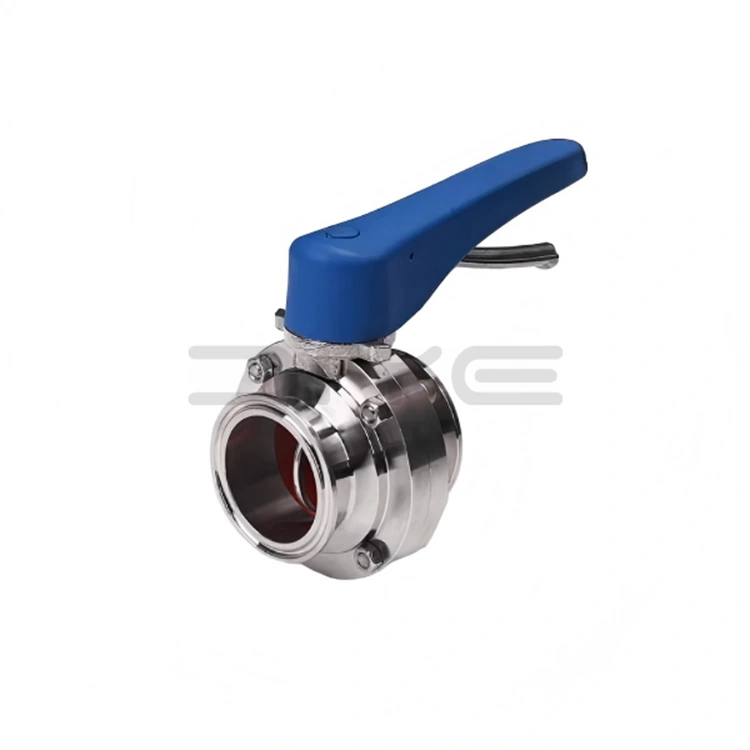

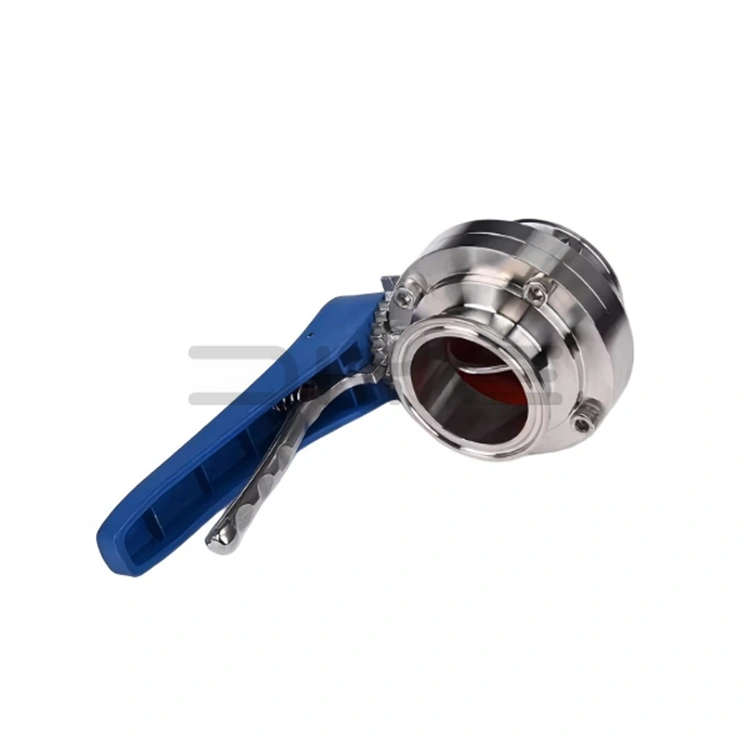

Sanitarny zawór motylkowy do szybkiego montażu

Zawór motylkowy DIYE VALVE Sanitarny szybki montaż jest dedykowanym zaworem sterującym czystym płynem przeznaczonym dla przemysłu spożywczego, farmaceutycznego, mleczarskiego, napojów, biofarmaceutycznego, systemów czystej wody i przemysłu chemicznego. Przestrzegając zasad „wysokiej higieny, wysokiej wydajności i wysokiej niezawodności”, jego konstrukcja umożliwiająca szybki montaż rozwiązuje problemy tradycyjnych zaworów, takie jak uciążliwy montaż, czasochłonny demontaż i niewygodna konserwacja, znacznie poprawiając działanie rurociągu i efektywność konserwacji.

Sanitarny zawór motylkowy do szybkiego montażu wykorzystuje standardowe połączenia zaciskowe na obu końcach, eliminując potrzebę spawania lub skomplikowanych połączeń gwintowych. Szybki montaż i demontaż odbywa się za pomocą zacisków, dzięki czemu jest wygodny i elastyczny. Jest to zawór rdzeniowy w czystych instalacjach rurowych, służący do przełączania, konserwacji i czyszczenia. Jego zwarta i lekka konstrukcja sprawia, że ​​nadaje się do instalacji w ograniczonych przestrzeniach.

Zalety zawodowe

1. Wybór materiałów premium

Aby zapewnić higienę i trwałość produktu, firma DIYE VALVE ściśle wybiera wysokiej jakości stal nierdzewną SUS304 (1.4301) lub SUS316L (1.4404) na korpus zaworu i tarczę zaworu, zapewniając doskonałą odporność na korozję i właściwości mechaniczne. Wewnętrzna powierzchnia korpusu zaworu jest polerowana elektrolitycznie lub mechanicznie, uzyskując chropowatość powierzchni Ra≤0,8μm (maksymalnie Ra≤0,4μm), eliminując martwe narożniki i pozostałości, ułatwiając czyszczenie i w pełni kompatybilną z czyszczeniem CIP online i sterylizacją w wysokiej temperaturze SIP.

Wszystkie pasujące uszczelki wykonane są z EPDM, kauczuku silikonowego (SI) lub PTFE dopuszczonego do kontaktu z żywnością FDA, odpornego na działanie pary wodnej w wysokiej temperaturze oraz na korozję kwasowo-zasadową, spełniającego normy FDA/3A, skutecznie zapobiegającego wtórnemu zanieczyszczeniu mediów oraz zapewniającego bezpieczeństwo i czystość transportowanych materiałów.

2. Przyjazna dla użytkownika struktura i projekt działania

Sanitarny zawór motylkowy do szybkiego montażu charakteryzuje się obrotową konstrukcją otwierającą i zamykającą o 90°, zapewniając łatwą i precyzyjną obsługę, szybką prędkość otwierania i zamykania oraz precyzyjną regulację natężenia przepływu. Gładka ścieżka przepływu minimalizuje opór płynu, wspierając dwukierunkowy przepływ mediów. Niezawodne uszczelnienie spełnia normę zerowej nieszczelności klasy VI, zapewniając długoterminowe bezpieczeństwo uszczelnienia rurociągu i zapobiegając marnowaniu materiałów i zanieczyszczeniu środowiska.

Pod względem obsługi wyposażony jest w ręczną wielopozycyjną klamkę, umożliwiającą otwieranie i zamykanie obrotowe o 90° oraz regulację pozycjonowania natężenia przepływu. Siłowniki pneumatyczne/elektryczne są również dostępne jako opcje spełniające potrzeby klientów w zakresie automatyki, umożliwiające zintegrowane sterowanie ręczne i automatyczne oraz zwiększające poziom inteligencji sterowania rurociągami.

Autorytatywna certyfikacja i szerokie zastosowanie

Sanitarny zawór motylkowy do szybkiego montażu DIYE VALVE ściśle przestrzega międzynarodowych norm higieny, takich jak GMP, 3A i EHEDG, i jest kompatybilny z głównymi międzynarodowymi standardami zaciskowymi, takimi jak DIN, ISO, SMS i 3A. Jego duża wszechstronność i wymienność pozwalają na doskonałą adaptację do popularnych systemów czystych rurociągów na całym świecie. Nasza fabryka może pochwalić się kompleksowym systemem kontroli jakości, rygorystycznie kontrolującym każdy etap, od kontroli surowców i monitorowania produkcji po testowanie gotowego produktu, zapewniając, że produkty spełniają międzynarodowe standardy i wymagania klientów.

Sanitarny zawór motylkowy do szybkiego montażu jest szeroko stosowany w wysokiej klasy czystych liniach produkcyjnych w przetwórstwie mleczarskim, warzeniu piwa, butelkowaniu napojów, biofarmaceutykach, systemach czystej wody i wysokowartościowych chemikaliach. Może transportować różne czyste media, takie jak czysta woda, roztwory farmaceutyczne, emulsje i zawiesiny, zapewniając niezawodne rozwiązania w zakresie kontroli płynów dla czystej produkcji w różnych gałęziach przemysłu.

Korzyści z partnerstwa

Jako fabryka dostarczająca bezpośrednie dostawy, DIYE VALVE przyjmuje model bezpośrednich dostaw fabrycznych, eliminując pośredników i zapewniając stabilną jakość produktu, zapewniając jednocześnie klientom wydajne i opłacalne produkty. Zakupy hurtowe cieszą się wielopoziomowymi rabatami, a dostępne są spersonalizowane usługi, takie jak specjalne materiały, kombinacje siłowników i dostosowywanie rozmiaru, aby sprostać specyficznym potrzebom różnych branż i projektów.

Jako profesjonalny dostawca w Chinach, firma DIYE VALVE angażuje się w dostarczanie klientom na całym świecie wysokiej jakości, wydajnego i ekonomicznego sanitarnego zaworu motylkowego do szybkiego montażu. Dzięki profesjonalnemu wsparciu technicznemu, kompleksowej obsłudze posprzedażnej i niezawodnej jakości produktów, DIYE VALVE nawiązuje długoterminowe i stabilne partnerstwo z klientami, pomagając im poprawić wydajność produkcji i obniżyć koszty operacyjne.

Dane techniczne

- Średnica nominalna: DN10 ~ DN150 (1/2" ~ 6")

- Ciśnienie nominalne: PN10/16 (1,0/1,6 MPa)

- Temperatura pracy: -30 ℃ ~ + 150 ℃ (w zależności od materiału uszczelniającego)

- Klasa uszczelnienia: Klasa VI (zero wycieków)

- Obowiązujące normy: DIN, SMS, ISO, IDF, 3A, GB/T 2238

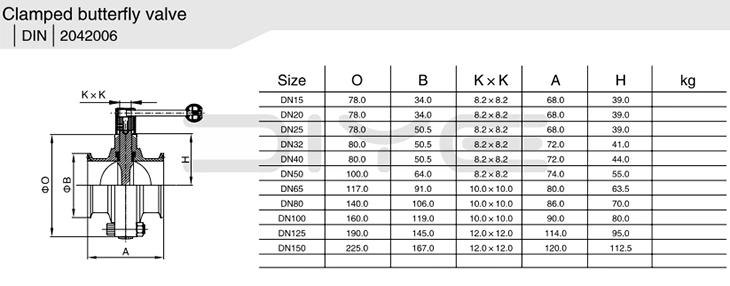

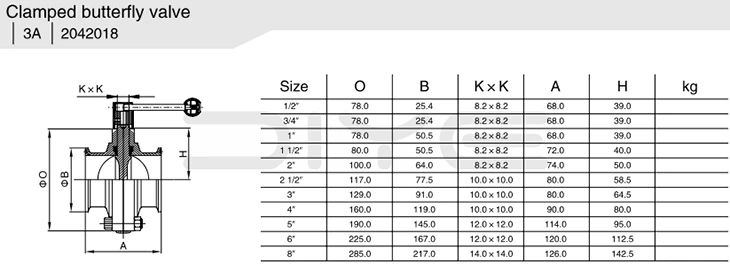

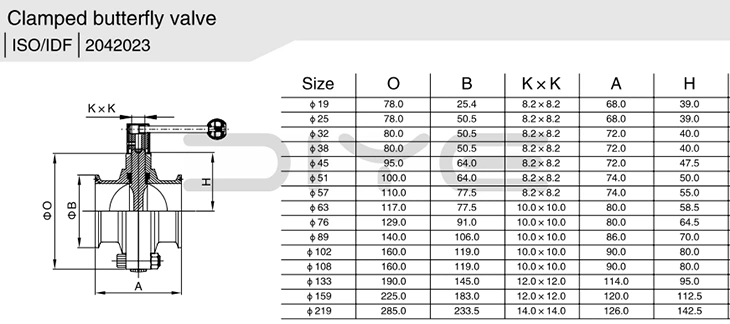

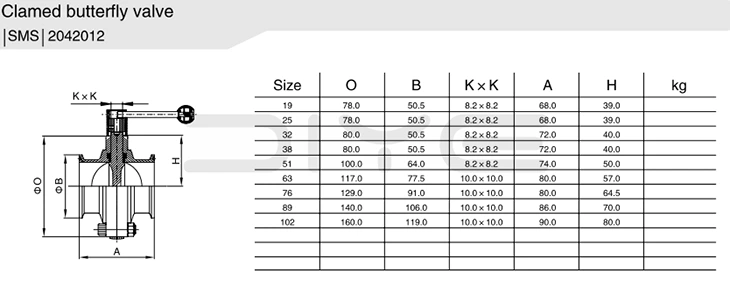

Parametry techniczne

Często zadawane pytania

P: Techniczne zastosowanie uszczelek EPDM / silikonu / PTFE do sanitarnych przepustnic?

Odp.: EPDM charakteryzuje się odpornością na parę i sterylizację w wysokiej temperaturze, odpowiednią do ogólnych warunków przetwarzania żywności; Silikon pasuje do wody oczyszczonej w niskiej temperaturze i łagodnych płynów; PTFE jest odporny na silne kwasy, zasady i rozpuszczalniki organiczne, idealny do żrących płynów leczniczych. Wszystkie trzy materiały są zgodne z certyfikatem FDA do kontaktu z żywnością.

P: Jak wybrać materiały 304 i 316L do sanitarnych przepustnic w oparciu o różnice techniczne?

Odp.: 304 to standardowa stal nierdzewna zawierająca nikiel, odpowiednia do mediów neutralnych, takich jak czysta woda, napoje i produkty mleczne; 316L zawiera dodatek molibdenu, zapewniający lepszą odporność na kwasy, zasady, płyny lecznicze i korozję parową w wysokiej temperaturze. Jest obowiązkowy w przypadku warunków pracy farmaceutycznych, fermentacyjnych i zawierających sól, o większej odporności na korozję międzykrystaliczną.

P: Czy przepustnice sanitarne umożliwiają dwukierunkowy przepływ wody, szlamu i mediów o dużej lepkości?

Odp.: W zaworze zastosowano dwukierunkową konstrukcję uszczelniającą, która umożliwia przepływ do przodu i do tyłu. Konstrukcja pełnoprzelotowa zapewnia niskie opory przepływu, ma zastosowanie do zawiesin, emulsji i lekko lepkich mediów czystych. Nie zaleca się długotrwałego stosowania z twardymi zawiesinami bogatymi w cząstki, ponieważ może to spowodować łatwe zużycie pierścieni uszczelniających.

P: Czy przepustnice sanitarne są kompatybilne z czyszczeniem online CIP i sterylizacją parową SIP?

Odp.: Dzięki całkowicie wypolerowanej strukturze pozbawionej martwych stref i odpornym na wysokie temperatury uszczelkom dopuszczonym do kontaktu z żywnością, sanitarne przepustnice są w pełni kompatybilne z czyszczeniem obiegowym CIP i sterylizacją w wysokiej temperaturze SIP. Spełniają wymagania higieniczne GMP, 3A i EHEDG i mogą być bezpośrednio stosowane w produkcji aseptycznej.
