Sanitarny, 3-częściowy zawór motylkowy

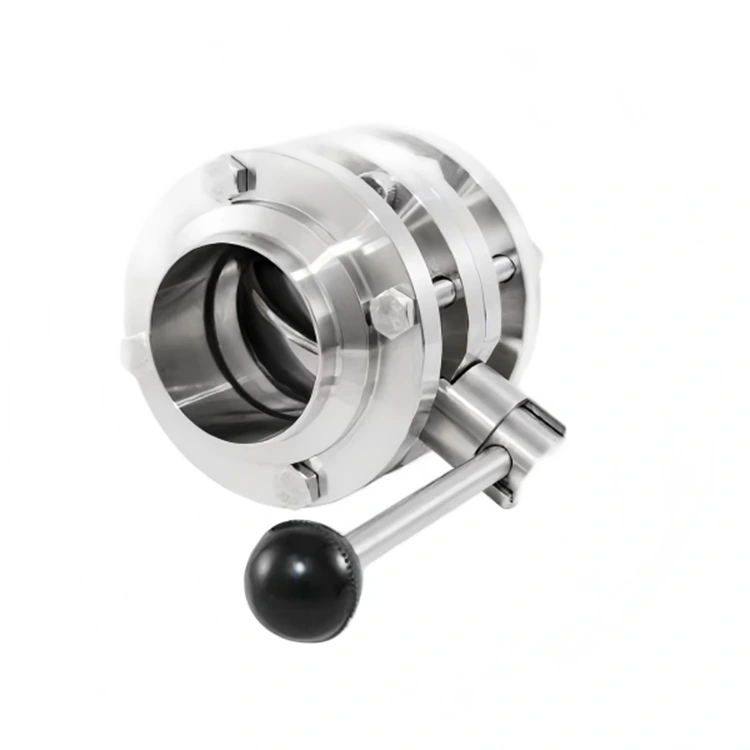

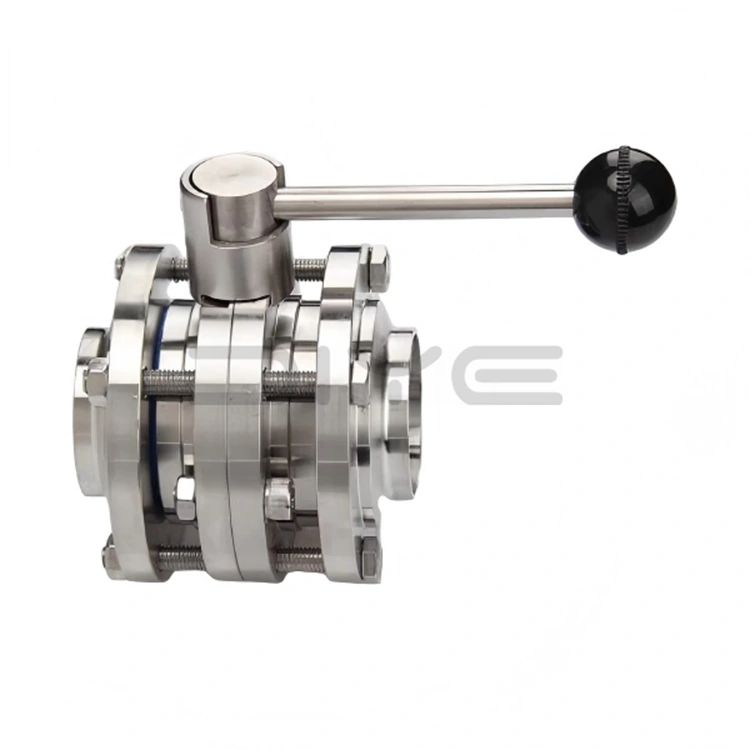

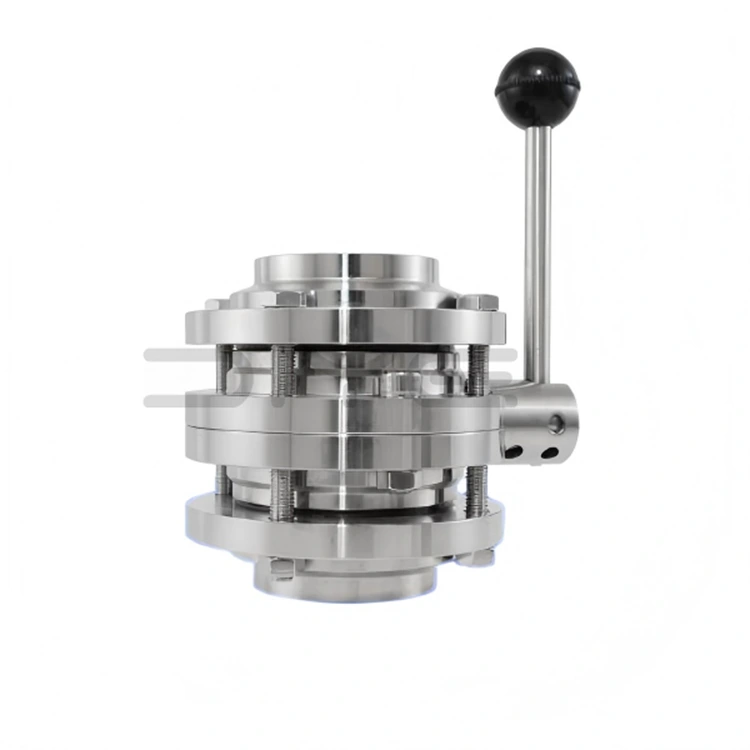

Sanitarny 3-częściowy zawór motylkowy ma klasyczną, dzieloną, trzyczęściową konstrukcję, składającą się z centralnego korpusu zaworu, dwóch kołnierzy łączących lub zacisków po obu stronach oraz wewnętrznej tarczy zaworu, trzpienia i uszczelek. W porównaniu do przepustnic zintegrowanych, jego największą zaletą jest całkowity demontaż. Konserwacja i czyszczenie nie wymagają demontażu całego rurociągu; proste poluzowanie zacisków lub śrub na obu końcach pozwala na dokładne czyszczenie, dezynfekcję i wymianę wrażliwych części, znacznie redukując przestoje i koszty konserwacji.

Precyzyjne standardy produkcji i higieny

Sanitarny 3-częściowy zawór motylkowy wykorzystuje technologię obróbki CNC o wysokiej precyzji, wykorzystując najwyższej jakości stal nierdzewną SUS304 (1.4301) lub SUS316L (1.4404), z tolerancjami obróbki kontrolowanymi w zakresie ± 0,01 mm. Zarówno wewnętrzne, jak i zewnętrzne powierzchnie są polerowane na lustro, a chropowatość ścianki wewnętrznej wynosi Ra≤0,4μm (w razie potrzeby można zwiększyć precyzję), eliminując martwe narożniki sanitarne. Spełnia standardy GMP i EHEDG oraz obsługuje czyszczenie online CIP i sterylizację parą wysokotemperaturową SIP.

Doskonałe materiały i skuteczność uszczelniania

1. Materiał korpusu/tarczy zaworu: stal nierdzewna SUS304 lub SUS316L, odporna na korozję i trwała.

2. Materiał uszczelniający: EPDM, silikon (SI) lub PTFE dopuszczony do kontaktu z żywnością, certyfikowany przez FDA, precyzyjnie obrobiony w celu zapewnienia idealnego uszczelnienia.

3. Stopień uszczelnienia: klasa VI, dwukierunkowy zerowy wyciek, eliminujący wycieki mediów i zanieczyszczenia krzyżowe.

4. Obróbka powierzchniowa: Polerowanie elektrolityczne lub polerowanie mechaniczne, Ra≤0,8μm (do Ra≤0,4μm), łatwe do czyszczenia i wolne od pozostałości.

Parametry techniczne i usługi dostosowywania

1. Średnica nominalna: DN10 ~ DN150 (1/2" ~ 6")

2. Ciśnienie nominalne: PN10/16 (1,0/1,6 MPa)

3. Temperatura pracy: -30 ℃ ~ + 150 ℃ (w zależności od materiału uszczelniającego)

4. Metoda działania: Ręczny uchwyt wielopozycyjny (obrót o 90° do otwierania i zamykania, regulowany przepływ); opcjonalny siłownik pneumatyczny/elektryczny do automatycznego sterowania

5. Metoda połączenia: zacisk, kołnierz, gwint (możliwość dostosowania)

6. Normy: zgodne z 3A, DIN, SMS, ISO, IDF, GB/T 2238

Zapewnienie jakości

Jako zaufany producent 3-częściowych zaworów motylkowych sanitarnych w Chinach, firma DIYE VALVE ściśle kontroluje cały proces produkcyjny: surowce po przybyciu poddawane są analizie spektralnej, a gotowe produkty poddawane są próbom ciśnieniowym, testom szczelności i testom czystości przed opuszczeniem magazynu, aby zapewnić stabilne i niezawodne działanie produktu.

Indywidualne rozwiązania

Oferujemy niestandardowe usługi obejmujące niestandardowe rozmiary, specjalną precyzję polerowania i niestandardowe metody łączenia. Nasz zespół inżynierów połączy potrzeby klientów, aby zapewnić spersonalizowane rozwiązania spełniające międzynarodowe standardy.

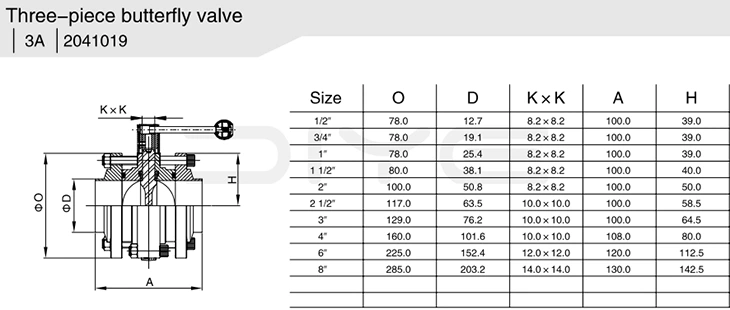

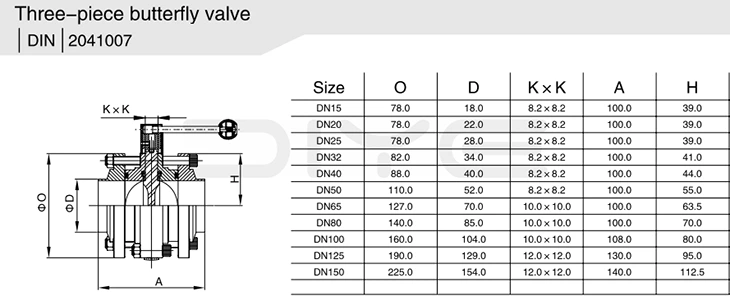

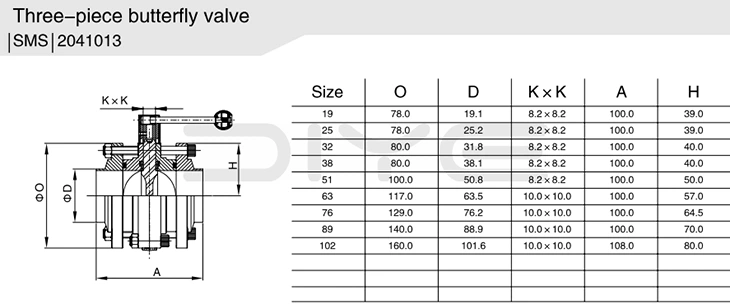

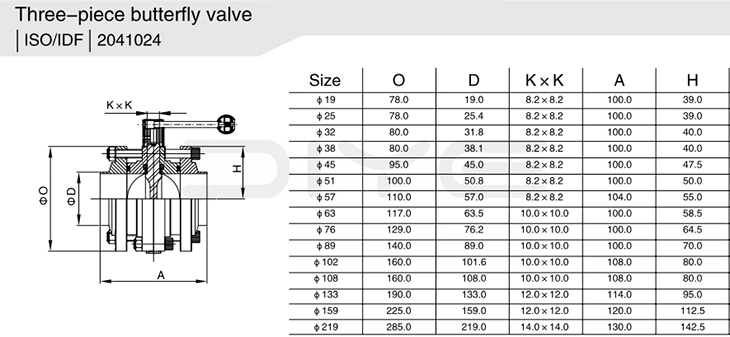

Parametry techniczne
