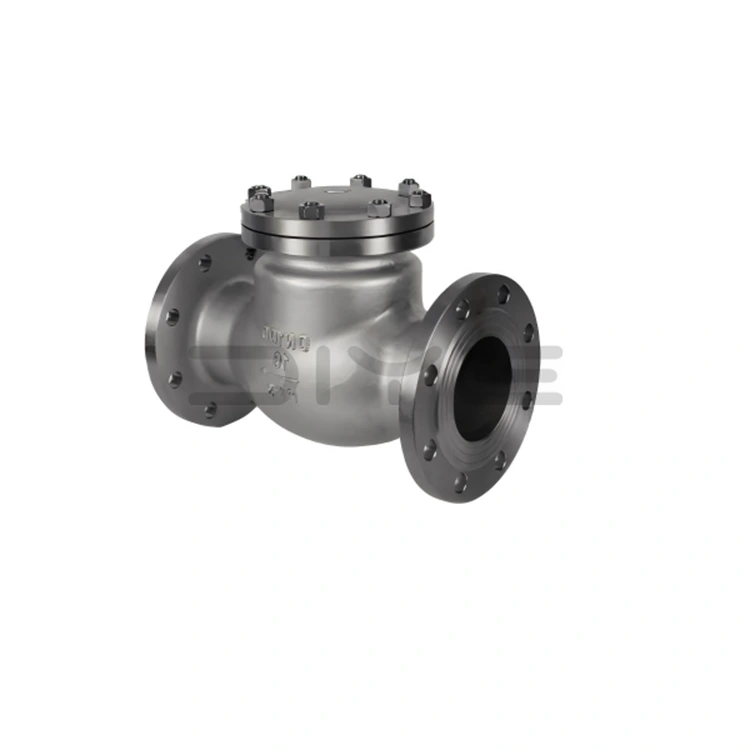

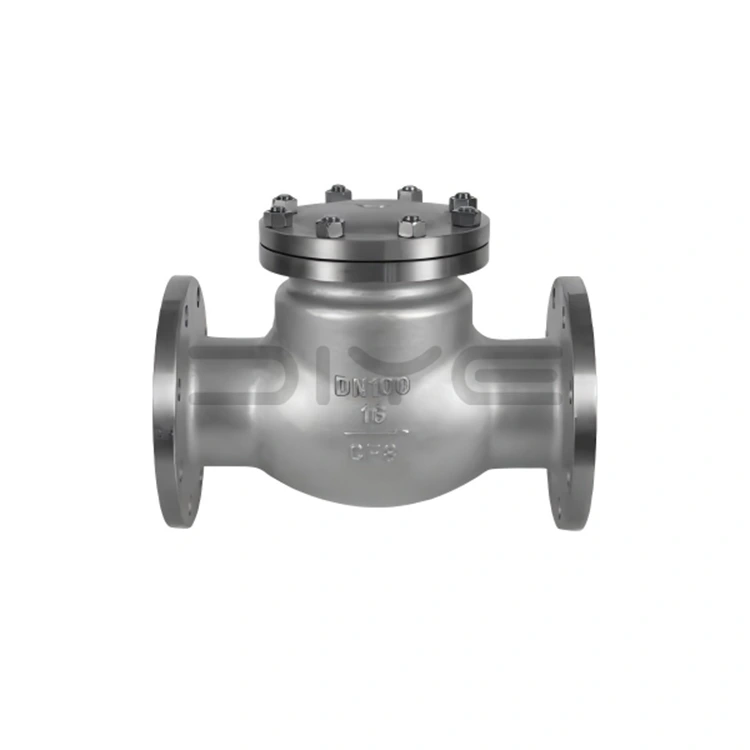

Zawory zwrotne kołnierzowe DIN

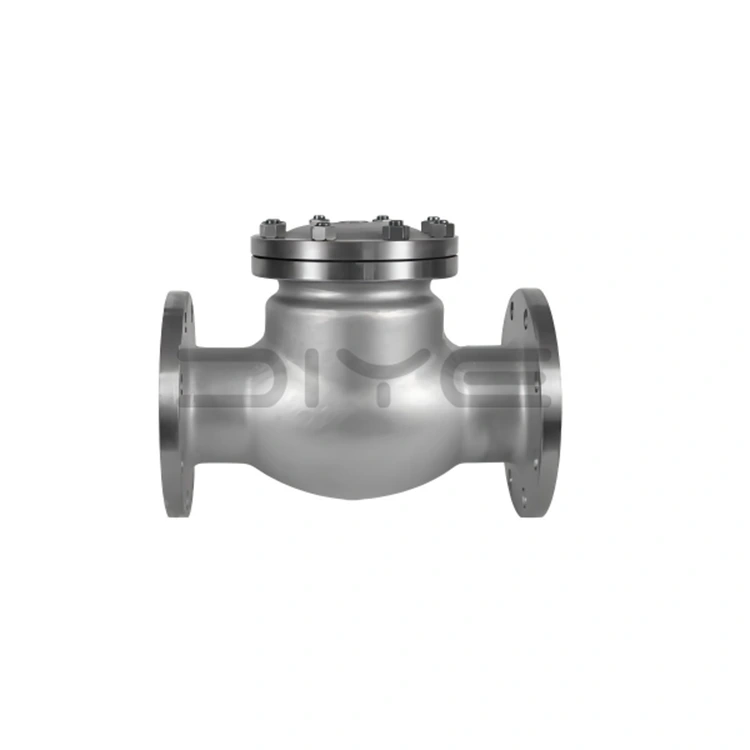

Zawory zwrotne z kołnierzem wahliwym DIN DIYE to precyzyjnie zaprojektowane zawory automatyczne, które są w pełni zgodne z podstawowymi niemieckimi normami, w tym DIN 3356, DIN 3202 i DIN EN 1092-1. Zawory działają autonomicznie w oparciu o ciśnienie medium i nie wymagają zewnętrznych siłowników. Zapewniają niezawodny, bezobsługowy mechanizm, który zapobiega katastrofalnym skutkom przepływu zwrotnego, chroniąc krytyczną infrastrukturę rurociągów.

Zasada działania i główne funkcje

1. Praca automatyczna

Tarcza zaworu zwrotnego z kołnierzem DIN otwiera się swobodnie pod ciśnieniem przepływającego do przodu medium; gdy system się zatrzyma, nastąpi rozhermetyzowanie lub wystąpi tendencja do przepływu wstecznego, tarcza zaworu zamyka się natychmiast pod własnym ciężarem i ciśnieniem wstecznym.

2. Podstawowe funkcje zabezpieczające

- Zapobieganie przepływowi zwrotnemu: Tworzy szczelne uszczelnienie, zapobiegając wstecznemu przepływowi medium.

- Łagodzenie uderzeń wodnych: pochłania wstrząsy hydrauliczne, znacznie zmniejszając ciśnienie na rurociągach i sprzęcie.

- Ochrona systemu: Chroni pompy, sprężarki, zbiorniki ciśnieniowe i wymienniki ciepła przed uszkodzeniami spowodowanymi wstrząsami ciśnienia zwrotnego.

Cechy konstrukcyjne i parametry techniczne

1 Metoda połączenia i standardy

Wykorzystuje standardowe połączenia kołnierzowe DIN, upraszczając instalację i konserwację; długość konstrukcyjna ściśle odpowiada normie DIN 3202.

2 Szerokie zastosowanie i wszechstronność

Zawory zwrotne kołnierzowe DIN obejmują cały zakres średnic od DN15 do DN1000; Wartości ciśnienia obejmują PN10, PN16, PN25, PN40, PN63 i PN100, spełniając różnorodne potrzeby niskociśnieniowych sieci rurociągów po wysokociśnieniowe systemy procesów przemysłowych.

3 Doskonała struktura

Starannie zaprojektowane kanały przepływowe minimalizują straty ciśnienia; wysoce precyzyjne powierzchnie uszczelniające zapewniają szczelne i niezawodne uszczelnienie nawet przy wahaniach ciśnienia i różnorodnych warunkach mediów.

4. Kompatybilność z mediami

Nadaje się do wody, pary, produktów naftowych i różnych mediów kwaśnych, zasadowych i żrących.

Scenariusze zastosowań i pokrycie rynku

Nasze zawory zwrotne z kołnierzem wahliwym DIN są preferowanym produktem dla standardowych niemieckich systemów rurociągów w Europie i na świecie, zapewniając stabilną jednokierunkową kontrolę przepływu w kilku wymagających branżach, w tym:

1. Przemysł petrochemiczny i przetwórstwa chemicznego

2. Przemysł energetyczny (energia cieplna i jądrowa)

3. Przemysł metalurgiczny i górniczy

4. Przemysł miejskiego zaopatrzenia w wodę i odprowadzania wody

5. Inżynieria HVAC, gazowa i morska

6. Międzynarodowe europejskie standardowe projekty inżynierii eksportowej

Produkcja i zapewnienie jakości

1. Kwalifikacje zawodowe i doświadczenie: Wykorzystując głęboką wiedzę branżową, firma DIYE VALVE realizuje masową produkcję zaworów zwrotnych o wszystkich specyfikacjach DIN, zapewniając stabilną i niezawodną jakość.

2. Zgodność z autorytatywnymi normami: Każdy zawór wykorzystuje standardowe niemieckie materiały, precyzyjne procesy kucia i przechodzi rygorystyczne próby ciśnieniowe.

3. Gwarancja integralności: Dla każdego zamówienia zapewniamy kompletne raporty z testów materiałów (MTR) i dane z fabrycznych prób ciśnieniowych, zapewniając pełną identyfikowalność i zgodność w całym procesie.

4. Rozwiązania niestandardowe: Oprócz produktów standardowych profesjonalnie świadczymy usługi zaworów dostosowanych do indywidualnych potrzeb przy użyciu specjalnych materiałów i niestandardowych rozmiarów, oferując kompleksowe rozwiązania w zakresie dostaw dla złożonych europejskich i międzynarodowych projektów inżynieryjnych.

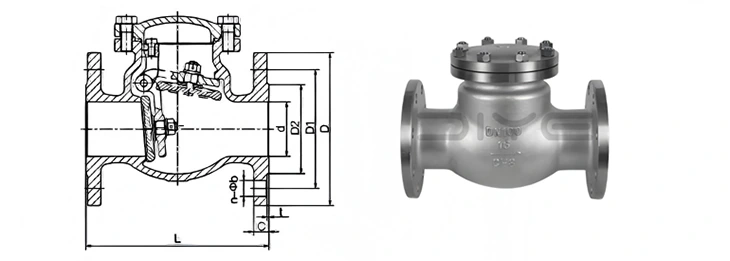

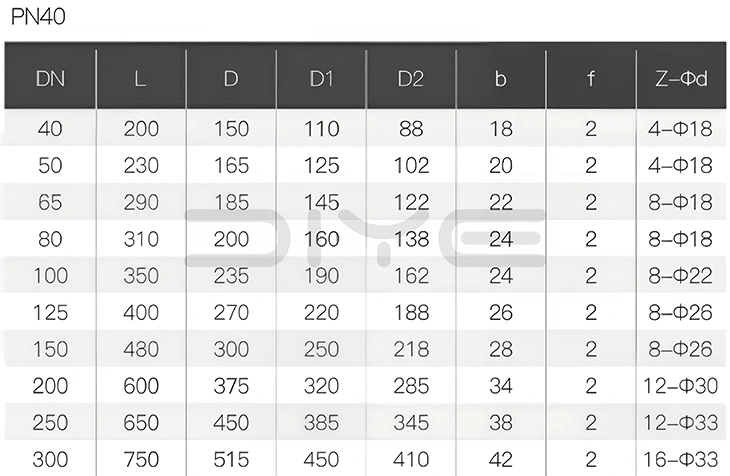

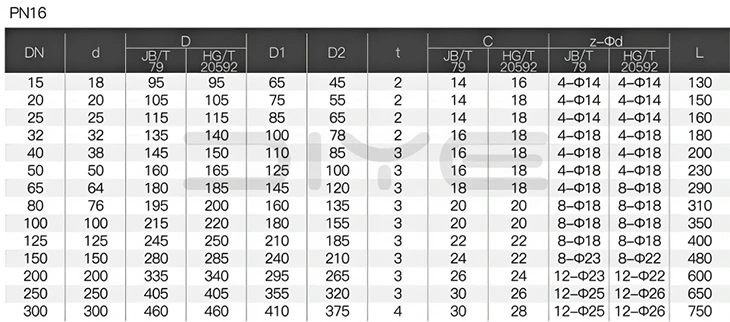

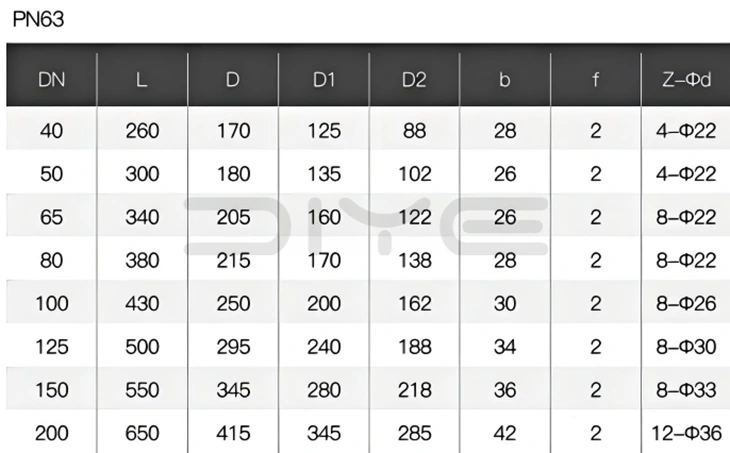

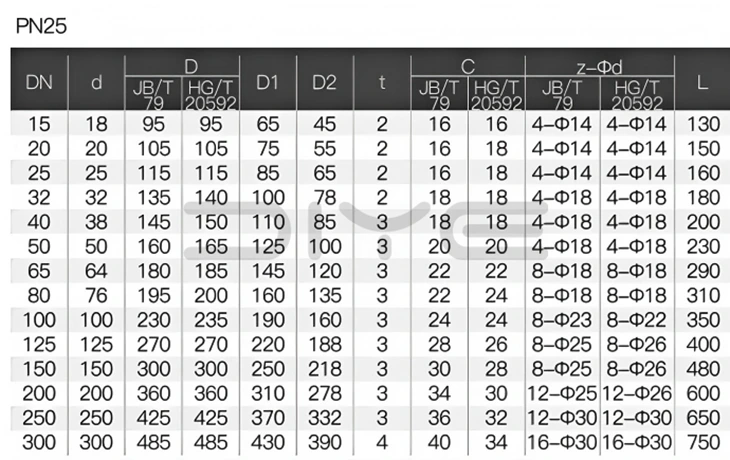

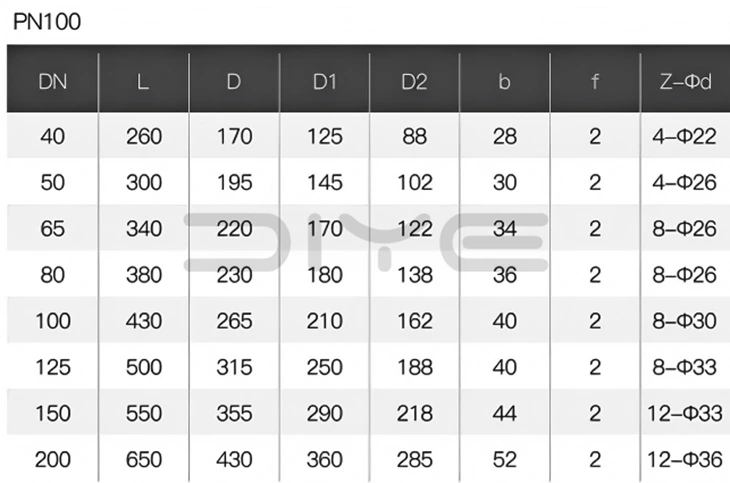

Rysunki techniczne

Często zadawane pytania

P: Jakie podstawowe standardy spełniają zawory zwrotne z kołnierzem wahliwym DIN?

Odp.: Są one zgodne głównie z normami DIN 3205, DIN 3206, DIN 3207, DIN 3351 i DIN 3352. W przypadku połączeń kołnierzowych wdrażają normy DIN EN 1090 / DIN EN 1091 / DIN EN 1092, zapewniając doskonałe dopasowanie i wymienność z niemieckimi standardowymi rurociągami, kołnierzami i uszczelkami.

Q:Na co należy zwrócić uwagę podczas montażu kołnierzowego zaworu zwrotnego?

Odp.: Potwierdź strzałkę kierunku przepływu na korpusie zaworu i zainstaluj ściśle zgodnie z kierunkiem przepływu medium. Zamontowanie odwrotnie spowoduje całkowite zablokowanie przepływu i utratę funkcji kontrolnej.

P: Dlaczego w kołnierzowym zaworze zwrotnym zawsze występuje nietypowy hałas i wibracje?

Odp.: Jest to najczęściej spowodowane instalacją blisko kolanka, nadmierną prędkością przepływu lub uderzeniem dysku zaworu w ogranicznik. Zaleca się zwiększenie prostego odcinka rury, przejście na konstrukcję wolnozamykającą lub dostosowanie prędkości przepływu rurociągu.

P: Czy możesz dostarczyć pełny zestaw niemieckich standardowych zaworów zwrotnych DIN?

Odp.: Jako producent źródłowy Diye produkuje zawory zwrotne z kołnierzem wahliwym DIN we wszystkich rozmiarach. Ściśle wykonujemy obróbkę skrawaniem, próby ciśnieniowe i znakowanie zgodnie z niemieckimi normami. Możemy dostarczyć pełny zestaw raportów materiałowych i danych z fabrycznych testów ciśnieniowych, a także wesprzeć dostosowywanie specjalnych kalibrów i specjalnych materiałów.
