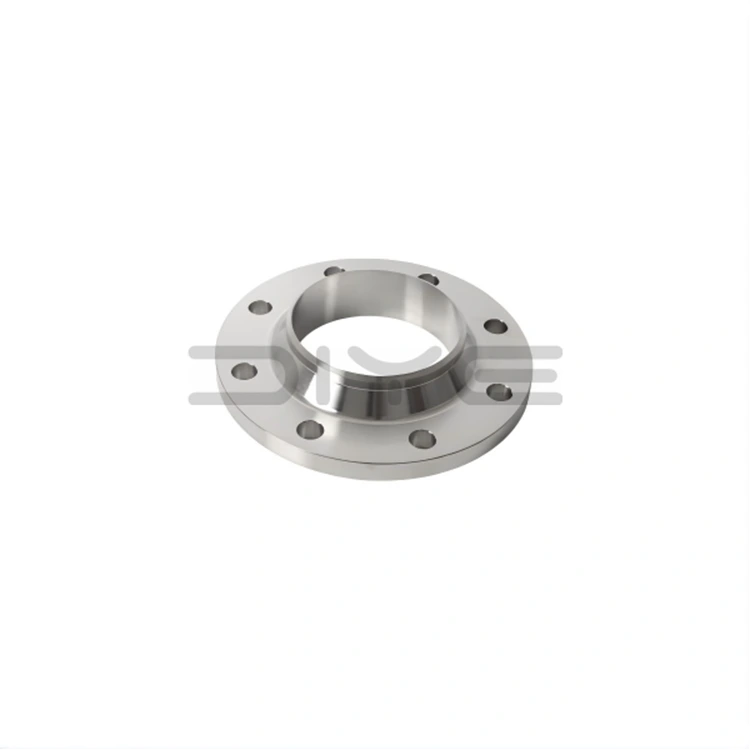

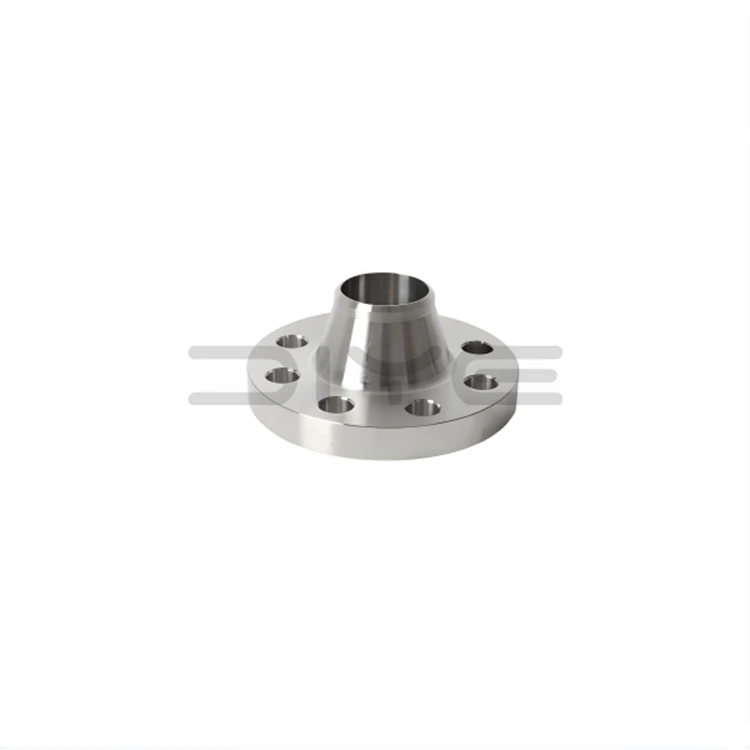

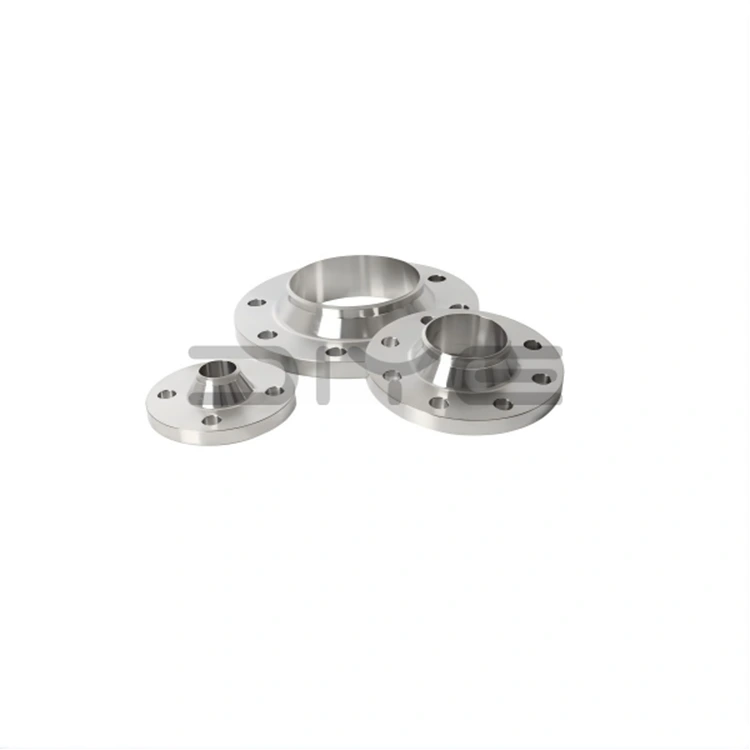

Kołnierz do spawania ANSI B16.5

Każdy kołnierz z szyjką spawaną ANSI B16.5 DIYE VALVE przechodzi rygorystyczne testy, w tym kontrolę wymiarową, weryfikację materiału, testy ultradźwiękowe i próby ciśnieniowe, zapewniając pełną zgodność z ANSI B16.5 i międzynarodowymi normami jakości. Nasz pionowo zintegrowany proces produkcyjny, od surowców po gotowe produkty, gwarantuje stałą jakość produktu, identyfikowalność i niezawodne działanie w różnych krytycznych zastosowaniach.

Projekt i struktura

1. Zgodność z normami: Pełna zgodność ze standardami ANSI/ASME B16.5, obejmująca ciśnienia znamionowe od 150 do 2500 i średnice nominalne (NPS) od 1/2 cala do 24 cali, z obsługą niestandardowych projektów o dużej średnicy.

2. Zintegrowana kuta konstrukcja: Kołnierze ANSI B16.5 z szyjką spawaną mają długą, zwężającą się konstrukcję z wysoką szyjką i gładkim łukiem przejściowym, kute z wysokiej jakości amerykańskich materiałów standardowych, w tym stali węglowej A105, stali nierdzewnej F304/F316L i stali stopowej.

3. Precyzyjne powierzchnie uszczelniające: Standardowa powierzchnia wypukła (RF), powierzchnia złącza pierścieniowego (RJ) i chropowata powierzchnia czołowa (MFM) są obrabiane przy użyciu obróbki CNC, aby zapewnić ścisłe dopasowanie uszczelki i szczelność.

4. Połączenie doczołowe: Zaprojektowane do spawania doczołowego z pełną penetracją rurociągów, zapewniające płynne przenoszenie naprężeń i eliminujące koncentrację naprężeń w dolnej części piasty.

Kluczowe zalety

1. Wyjątkowa odporność na temperaturę i ciśnienie: Specjalnie zaprojektowane, aby wytrzymać trudne cykle termiczne, wysokie ciśnienie, wibracje i pełzanie termiczne, odpowiednie dla najbardziej wymagających środowisk pracy.

2. Trwale stabilne uszczelnienie: Solidne złącza spawane i precyzyjnie obrobione powierzchnie uszczelniające zapewniają trwałe, niewymagające konserwacji uszczelnienie, kluczowe w środowiskach z mediami niebezpiecznymi i toksycznymi.

3. Doskonała sztywność konstrukcyjna: Kołnierze z szyjką spawaną ANSI B16.5 z wysoką szyjką zapewniają doskonałą sztywność, odporność na odkształcenia i odporność na zmęczenie, zapewniając długą żywotność pod obciążeniem cyklicznym.

4. Możliwość kontroli i niezawodność: Spoiny z pełną penetracją umożliwiają badania nieniszczące (NDT), zapewniając, że jakość produktu spełnia rygorystyczne normy branżowe.

5. Kompleksowe specyfikacje i stabilne dostawy: Własna produkcja zapewnia wystarczające zapasy, terminowość dostaw i możliwość dostarczania opłacalnych produktów klientom na całym świecie.

Zastosowania przemysłowe

Kołnierze z szyjką do spawania DIYE VALVE ANSI B16.5 są preferowanym standardowym produktem w następujących kluczowych scenariuszach zastosowań:

1. Przemysł naftowy i gazowy: rurociągi, rafinerie i platformy wiertnicze.

2. Przemysł chemiczny: systemy z mediami wysokotemperaturowymi, wysokociśnieniowymi i korozyjnymi.

3. Przemysł energetyczny: rurociągi parowe, pętle kotłowe i systemy pomocnicze elektrowni.

4. Zbiorniki ciśnieniowe: Zbiorniki magazynowe, reaktory i sprzęt procesowy wymagający najwyższej integralności.

5. Rurociągi o wysokiej integralności: systemy do transportu płynów łatwopalnych, wybuchowych i wysoce toksycznych.

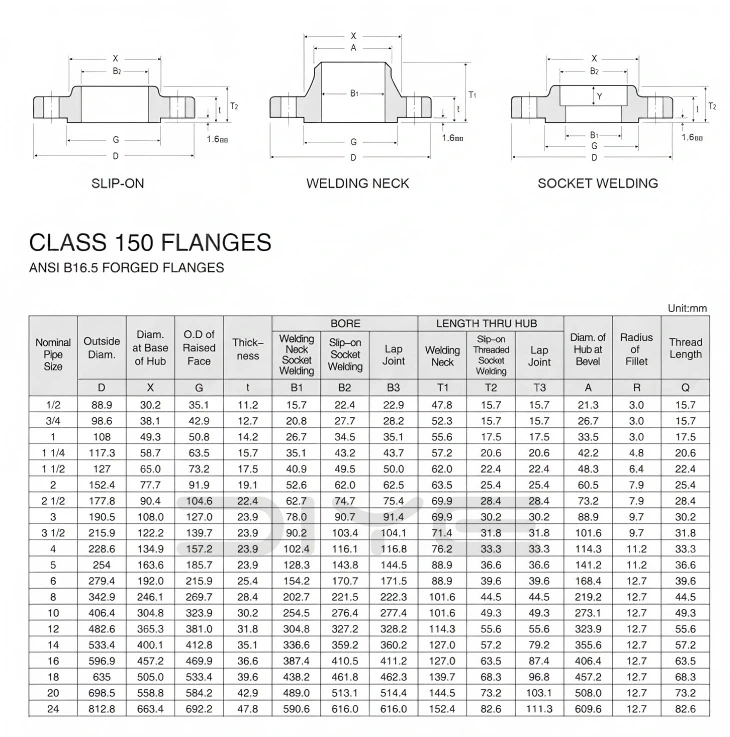

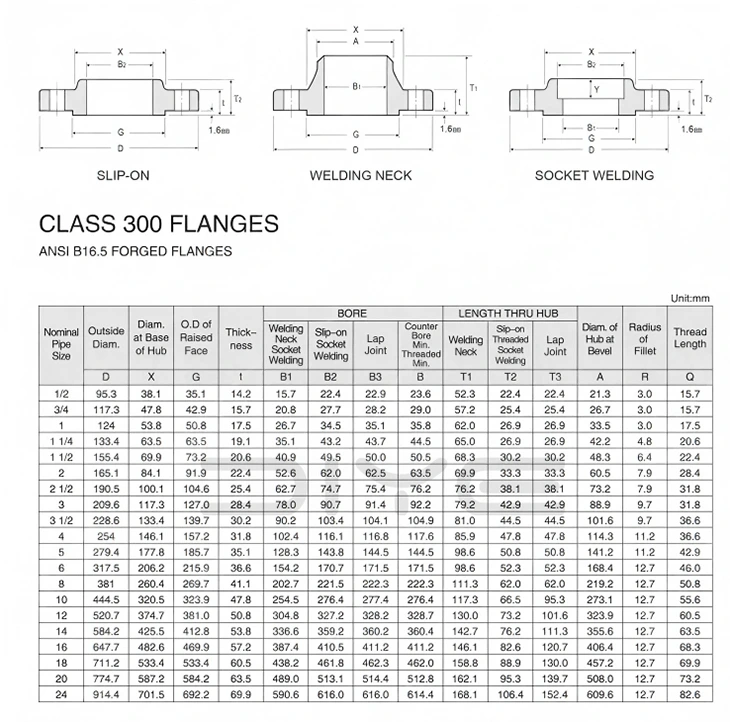

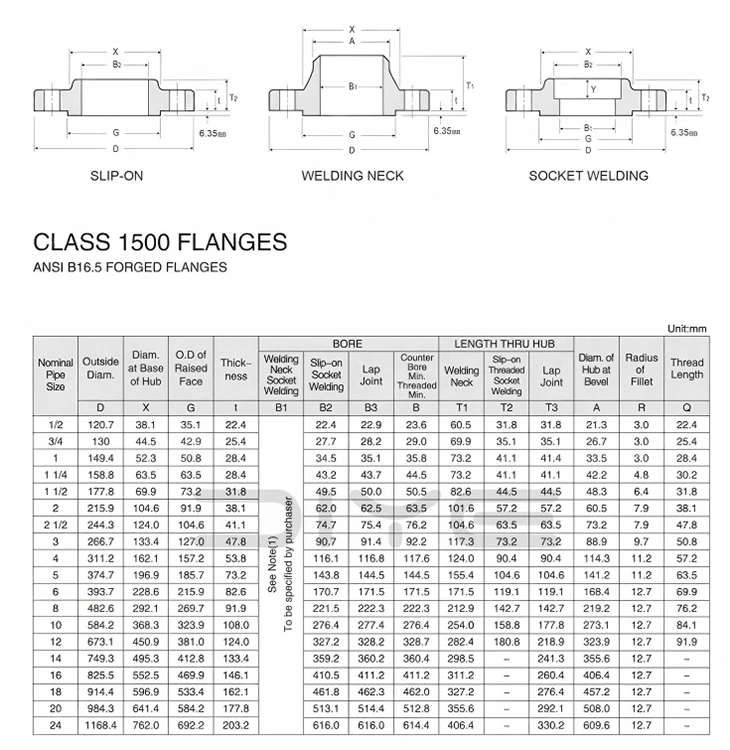

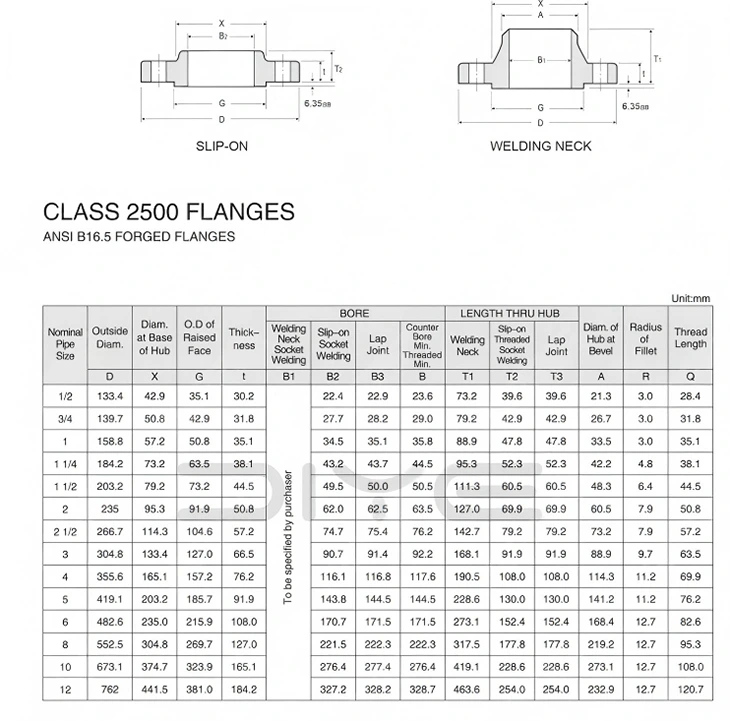

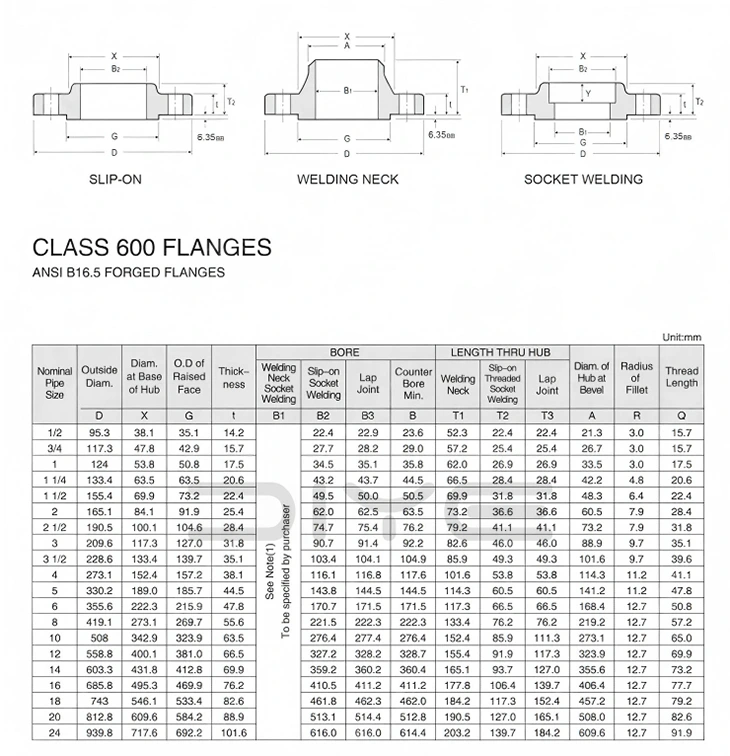

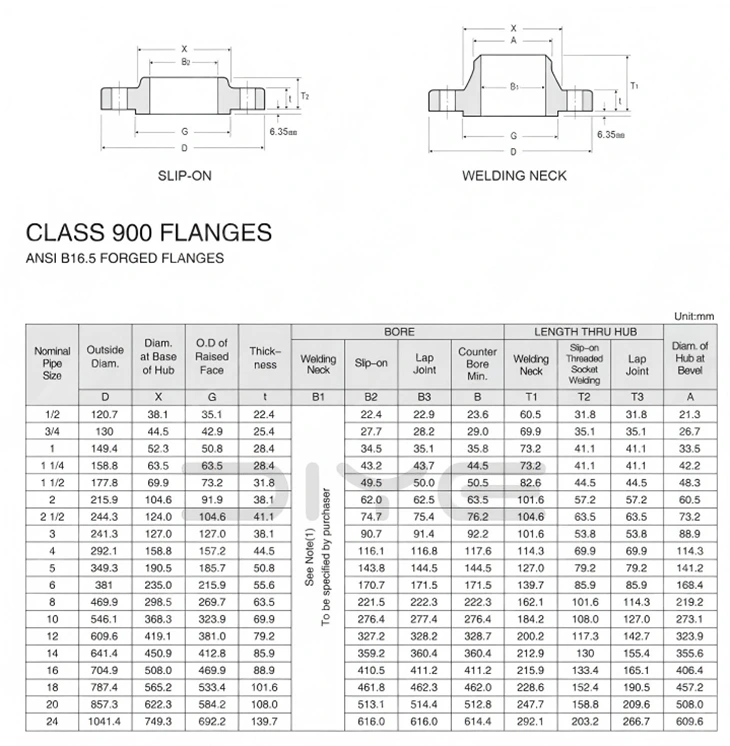

Parametry techniczne

Często zadawane pytania

P: Czy można zamienić amerykańską standardową klasę kołnierzy i chińską normę PN?

Odp.: Nie można ich bezpośrednio zamieniać. Klasa odnosi się do standardowej amerykańskiej wartości ciśnienia, która różni się od systemu o ciśnieniu nominalnym PN. Średnica zewnętrzna, otwory na śruby i wymiary powierzchni uszczelniającej nie są zgodne, a mieszanie i łączenie ich jest surowo zabronione.

P: Co to jest NPS w amerykańskich standardowych kołnierzach? Jak to się ma do DN?

Odp.: NPS odnosi się do amerykańskiej standardowej średnicy nominalnej (w calach). Na przykład NPS2 = DN50. To jest tylko w celach informacyjnych. Podczas instalacji i zamawiania należy ściśle przestrzegać klasy NPS + i nie można polegać wyłącznie na DN.

P: Jakie są różnice pomiędzy kołnierzami WN i SO?

A: Kołnierz z szyjką WN: Kuty z długą szyjką, spawany z pełną penetracją, odporny na wysoką temperaturę i wysokie ciśnienie, odporny na wibracje, stosowany na główne rurociągi, zbiorniki ciśnieniowe, media łatwopalne i wybuchowe;

SO kołnierz do spawania doczołowego bez szyjki: zgrzewanie korków z krótką szyjką, prosty montaż, niski koszt, nadaje się tylko do średnich i niskich ciśnień, normalnej temperatury, zwykłych rurociągów procesowych.

P: Jakiego rodzaju rur stalowych należy używać z kołnierzami zgodnymi ze standardami amerykańskimi?

Odp.: W stali węglowej zastosowano rurę bez szwu zgodnie z amerykańską normą ASTM A106/A53; W stali nierdzewnej zastosowano rury serii ASTM A312.
