Dwuczęściowy, gwintowany zawór kulowy o wysokiej platformie

Jako profesjonalny dostawca i producent, DIYE VALVE posiada głęboką wiedzę specjalistyczną w dziedzinie dwuczęściowych gwintowanych zaworów kulowych o wysokiej platformie. Jej produkty przyjmują standardową konstrukcję wysokiej platformy (ISO5211), umożliwiającą bezpośredni montaż siłowników pneumatycznych i elektrycznych bez dodatkowych adapterów, umożliwiając szybkie automatyczne przełączanie i zdalne sterowanie systemami rurociągów.

Zawór nadaje się do różnych zastosowań, w tym do zautomatyzowanych linii produkcyjnych, uzdatniania wody, HVAC, systemów rurociągów chemicznych i przemysłu lekkiego. Szczególnie dobrze nadaje się do scenariuszy zautomatyzowanego sterowania z wysokimi wymaganiami dotyczącymi wydajności instalacji i niezawodności uszczelnienia, stabilności równoważenia, trwałości i korzyści kosztowych, aby spełnić potrzeby wszystkich scenariuszy kontroli płynów przemysłowych.

Podstawowe zalety procesu i materiału

1. Proces odlewania precyzyjnego

Dwuczęściowy gwintowany zawór kulowy o wysokiej platformie wykorzystuje dojrzałą i precyzyjną technologię odlewania metodą traconego zolu krzemionkowego, co zapewnia wysoką dokładność wymiarową i doskonałe wykończenie powierzchni. Pozwala to na zintegrowane formowanie skomplikowanych konstrukcji, redukując późniejsze błędy obróbki i zapewniając długoterminową stabilność konstrukcyjną korpusu zaworu.

2. Doskonały wybór materiałów

Dwuczęściowy gwintowany korpus zaworu kulowego o wysokiej platformie wykonany jest ze stali nierdzewnej SUS304/316L, charakteryzującej się doskonałą odpornością na kwasy i zasady, rdzą i utlenianiem, dzięki czemu nadaje się do stosowania w mediach czystych i lekko korozyjnych. W połączeniu z wysokowydajnym pierścieniem uszczelniającym z pogrubionym PTFE, powierzchnia uszczelniająca jest ściśle dopasowana, osiągając podstawową zaletę w postaci dwukierunkowego zerowego wycieku, eliminując utratę mediów i zagrożenia bezpieczeństwa.

Projekt konstrukcyjny i łatwość instalacji

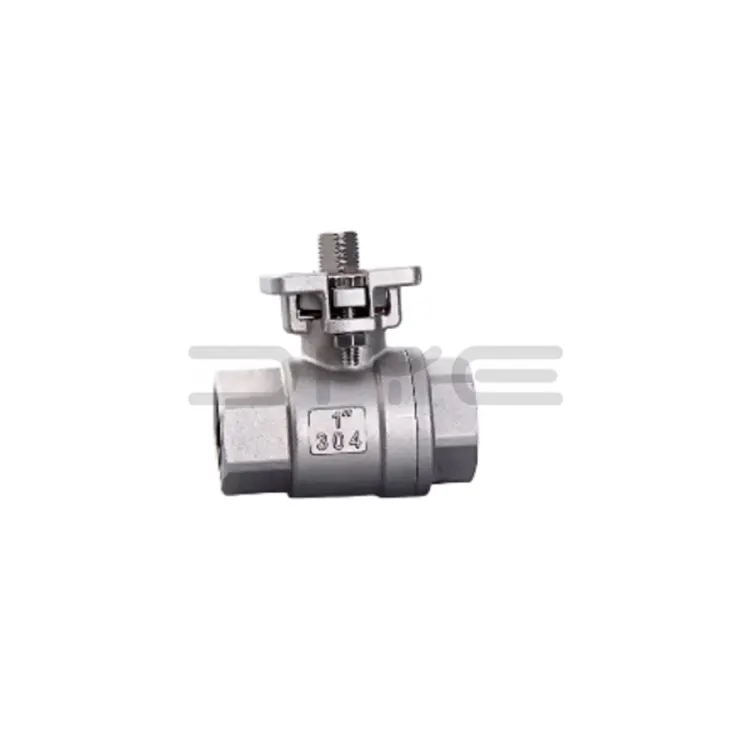

1. Standaryzowany projekt wysokiej platformy

Zintegrowana, prefabrykowana wysoka platforma spełniająca normę ISO5211 eliminuje potrzebę stosowania adapterów, złączy i innych akcesoriów, umożliwiając szybkie podłączenie do różnych siłowników pneumatycznych/elektrycznych. Instalacja i uruchomienie są wydajne i wygodne, pozwalają uniknąć ryzyka zakleszczenia i zapewniają płynną pracę rurociągu.

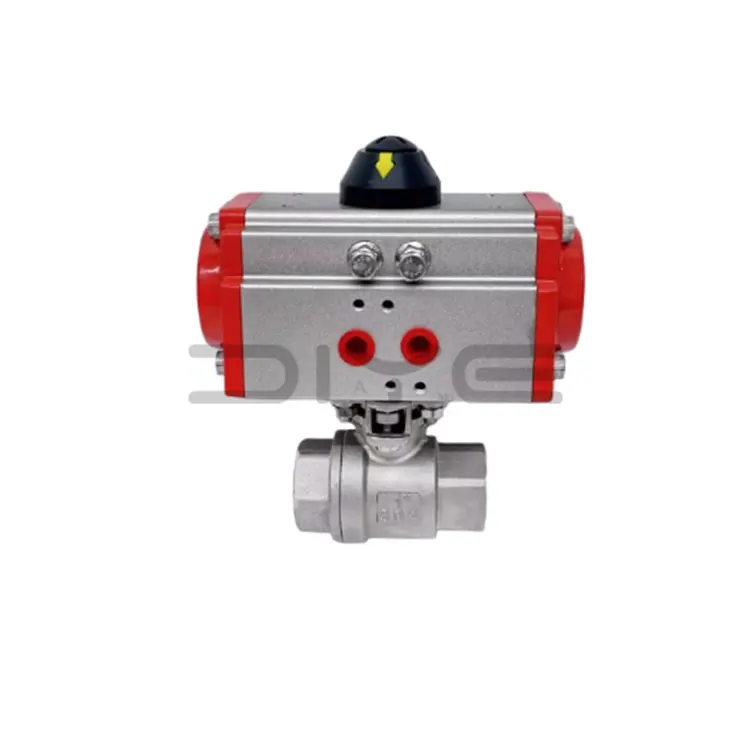

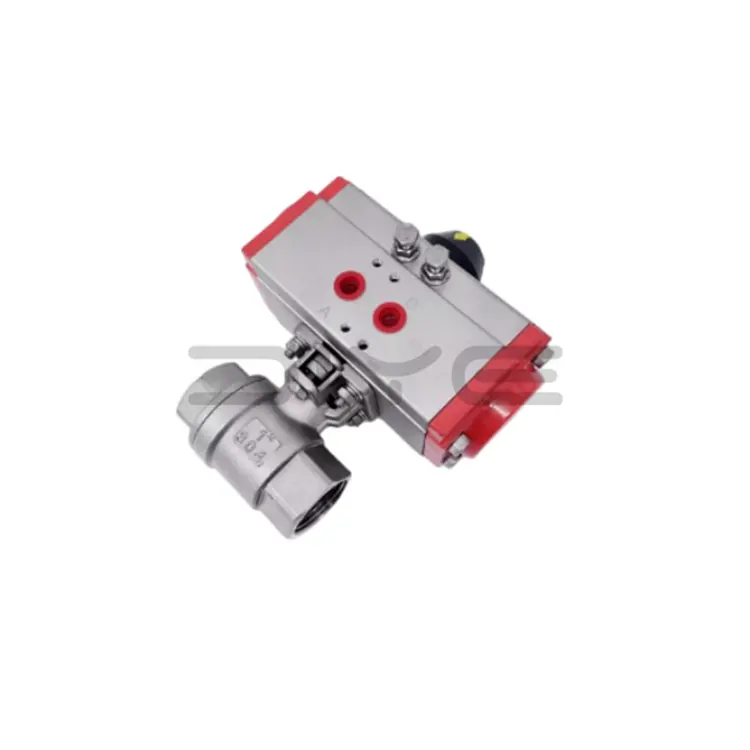

2. Możliwość dostosowania automatycznego sterowania

Obsługuje zdalne automatyczne sterowanie rurociągami, czasowe włączanie/wyłączanie i regulację proporcjonalną, precyzyjnie dopasowując się do potrzeb kontrolnych systemów rurociągów automatyki przemysłowej. Umożliwia inteligentne aktualizacje kontroli płynów i dostosowuje się do różnych zautomatyzowanych linii produkcyjnych i scenariuszy zdalnego monitorowania.

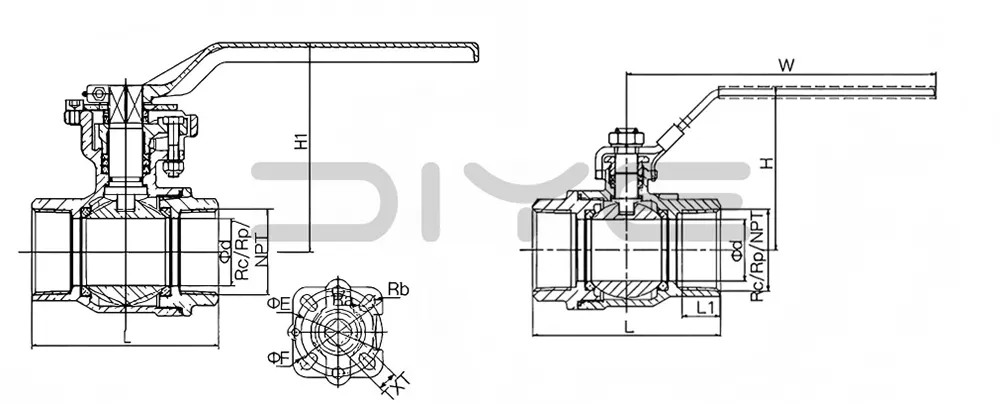

Parametry techniczne

Niestandardowe usługi i gwarancja dostaw

1. Pełnowymiarowe możliwości dostosowywania

Obsługuje elastyczną regulację wszystkich parametrów, obejmując standardy gwintów (NPT, BSP, G, BSPT itp.), wartości ciśnienia, materiały (stal nierdzewna 304/316/316L) i niestandardowe materiały uszczelniające. Spełnia również wymagania dotyczące niestandardowych rozmiarów, specjalnych portów, modyfikacji na wysokich platformach, drukowania zewnętrznego i dostosowywania logo, zapewniając kompleksową usługę dostosowywania.

2. Łańcuch dostaw i zalety dostaw

Jako profesjonalna fabryka, opierająca się na produkcji na dużą skalę i dojrzałym zarządzaniu łańcuchem dostaw, oferujemy wysoce konkurencyjne ceny hurtowe, pomagając klientom obniżyć koszty zakupów i zwiększyć konkurencyjność rynku. Wspieramy zakupy hurtowe i długoterminową współpracę, zapewniając sprawną reakcję, dokładne wyceny i kompleksowe usługi koordynacyjne, aby zapewnić płynną realizację zamówień handlu zagranicznego.

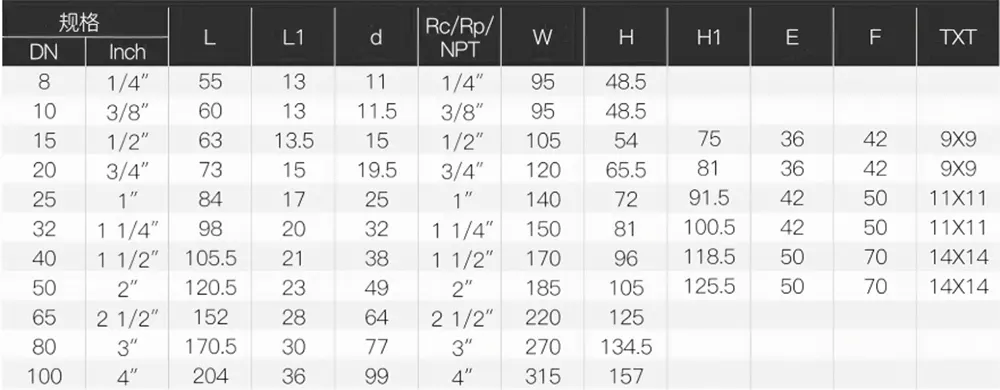

Przegląd parametrów technicznych

Zaangażowanie w markę i usługi

DIYE VALVE, bazując na profesjonalnych możliwościach produkcyjnych i wykorzystując zalety lokalnego przemysłu w Chinach, dostarcza wysokiej jakości produkty zaworowe i dostosowane usługi dla klientów na całym świecie. Przestrzegając zasad „najpierw jakość, wydajna dostawa i elastyczne dostosowywanie”, gwarantujemy potrzeby klientów w całym procesie, od rozwoju produktu i produkcji po wsparcie posprzedażne, pomagając klientom poprawić niezawodność projektów i konkurencyjność na rynku. Serdecznie zapraszamy partnerów krajowych i międzynarodowych do omówienia współpracy i wspólnego odkrywania nowych możliwości w dziedzinie kontroli płynów.

Często zadawane pytania

P: Jakie są standardy połączeń gwintowych i wartości ciśnienia 2-częściowych gwintowanych zaworów kulowych?

Odp.: Standardowe typy gwintów to NPT i BSPT (męskie i żeńskie), kompatybilne z interfejsami rurociągów w większości krajów na całym świecie. Ciśnienie nominalne wynosi zwykle PN16 i 1000 WOG ze stabilną odpornością na ciśnienie. Nadaje się do konwencjonalnych zastosowań płynów, takich jak woda, olej, gaz i media słabo korozyjne, w zakresie temperatur -20 ℃ ~ 180 ℃.

P: Czy połączenia dwuczęściowych gwintowanych zaworów kulowych mogą bezpośrednio pasować do wszystkich siłowników pneumatycznych/elektrycznych?

Odp.: Wysoka platforma ma standardowy uniwersalny rozmiar i kwalifikowaną dokładność obróbki. Może bezpośrednio pasować do konwencjonalnych siłowników pneumatycznych i elektrycznych dostępnych na rynku bez dodatkowej modyfikacji sprzęgła. Wysoka koncentryczność jest zapewniona po montażu, co pozwala uniknąć zakleszczania się podczas pracy i mimośrodowego zużycia uszczelek. Umożliwia szybki montaż siłowników typu załącz-wyłącz i regulacyjnych.

P: Na jakie kwestie techniczne należy zwrócić uwagę podczas montażu siłowników na 2-częściowych gwintowanych zaworach kulowych o wysokiej platformie?

Odp.: Przed montażem upewnij się, że zawór jest w pozycji półotwartej, aby zapobiec uszkodzeniu uszczelek pod ciśnieniem. Dokręcić równomiernie śruby łączące siłownik z platformą, aby zapewnić koncentryczność. Podłączenie przewodów i obwodu powietrza musi być ściśle zgodne z instrukcją siłownika. Podczas uruchamiania należy najpierw ręcznie sprawdzić płynność otwierania i zamykania zaworu, a następnie włączyć sterowanie automatyczne.
