Zawór kulowy kołnierzowy ze stali nierdzewnej, 3 szt

Wprowadzenie produktu

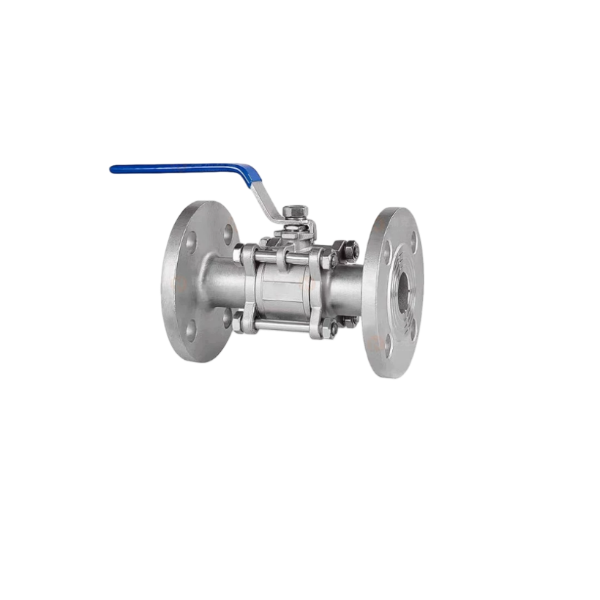

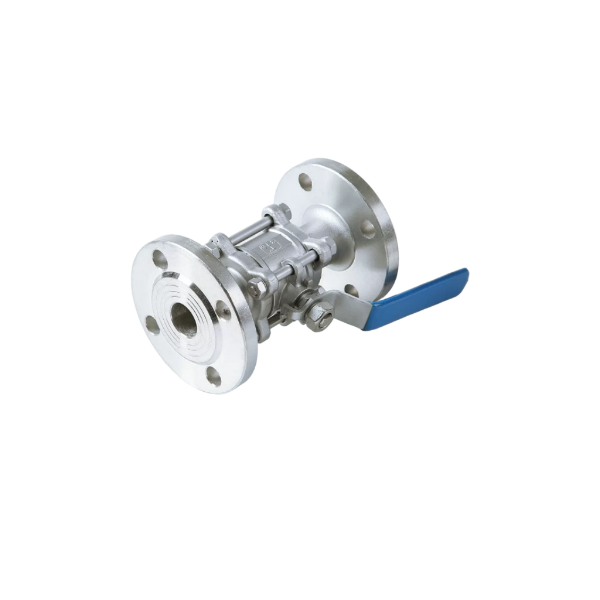

Trzyczęściowy zawór kulowy z kołnierzem ze stali nierdzewnej ma kuty korpus SS304/SS316L i jest obrabiany CNC. Końcówki kołnierzowe umożliwiają łatwy montaż z rurociągami przemysłowymi. Wyposażony w trzpień zapobiegający wydmuchowi i uszczelnienie gniazda z PTFE, ten zawór z pełnym przelotem minimalizuje straty ciśnienia medium. Przyjmuje standardową podkładkę montażową ISO5211, dostępną do ręcznej obsługi dźwigni lub wyposażoną w siłowniki pneumatyczne i elektryczne do zdalnego automatycznego sterowania. Szeroko eksportowane do odcinania cieczy w systemach rurociągów chemicznych, uzdatniania wody, ropy i gazu oraz w przemyśle spożywczym.

Zasada działania

Trzyczęściowy kołnierzowy zawór kulowy reguluje przepływ płynu poprzez obrót kuli o 90° wokół osi trzpienia. Na kuli wykonany jest otwór przelotowy. Kiedy otwór pokrywa się z kierunkiem rurociągu, płyn przepływa swobodnie. Po obróceniu o 90 stopni solidna strona kuli dociska gniazdo, blokując przepływ. Dzielony, trzyczęściowy korpus zawiera kulę i części uszczelniające. Trzpień napędza obrót kuli. Ścisły kontakt pomiędzy kulą a gniazdem tworzy uszczelnienie bąbelkowoszczelne, umożliwiające otwieranie lub odcinanie mediów w rurociągu.

Zalety

1.Dzielona, ​​trzyczęściowa konstrukcja umożliwia inspekcję na linii i wymianę uszczelnienia bez konieczności demontażu całego zaworu z rurociągu, co znacznie obniża koszty konserwacji.

2.Połączenie kołnierzowe zapewnia wysokie ciśnienie i stabilne złącze rurowe; zawór pozostaje nieruchomy podczas demontażu rurociągu.

3.Korpus z kutej stali nierdzewnej zapewnia wyjątkową odporność na korozję i dłuższą żywotność w przypadku mediów korozyjnych.

4.Konstrukcja z pełnym otworem zmniejsza opór przepływu i zapobiega gromadzeniu się osadów.

5.Niezawodne uszczelnienie przy niskim momencie obrotowym; kompatybilny z siłownikami automatycznymi do zdalnego sterowania.

6.Modułowa konstrukcja zapewnia dobrą wymienność części zamiennych, spełniając wymagania certyfikacyjne dla zagranicznych projektów eksportowych.

Parametry techniczne

Często zadawane pytania

P1: Jakie opcje materiałowe są dostępne dla tego 3-częściowego zaworu kulowego z kołnierzem?

Odp.: Standardowym materiałem korpusu jest stal nierdzewna SS304 i SS316L. Kula i trzpień są również wykonane ze stali nierdzewnej. Materiał gniazda to standardowo PTFE; PFA jest opcjonalny w przypadku trudnych, korozyjnych warunków pracy.

P2: W jakim zakresie ciśnienia i temperatury może pracować zawór?

Odp.: Ciśnienie robocze: PN16 / PN25 / Class150 / Class300 opcjonalnie. Gniazdo PTFE pozwala na pracę w temperaturze od -20℃ do 180℃. Rzeczywisty zasięg zależy od wybranego medium i uszczelnienia.

P3: Czy zawór może być wyposażony w siłowniki pneumatyczne lub elektryczne?

O: Tak. Jest zbudowany na standardowej platformie montażowej ISO5211. Ręczny uchwyt można zastąpić siłownikiem pneumatycznym (jednostronnego/dwustronnego działania) lub siłownikiem elektrycznym do zdalnego automatycznego sterowania.
