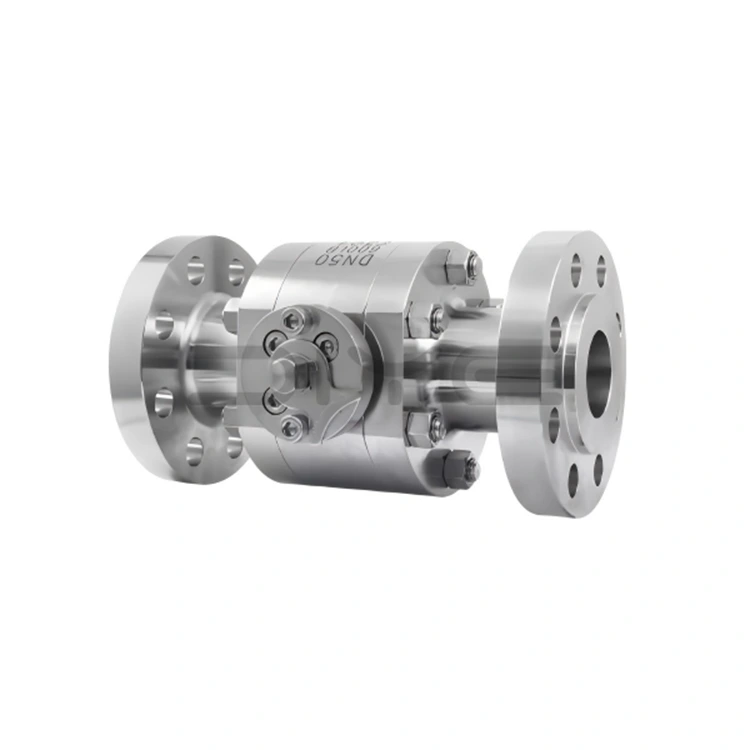

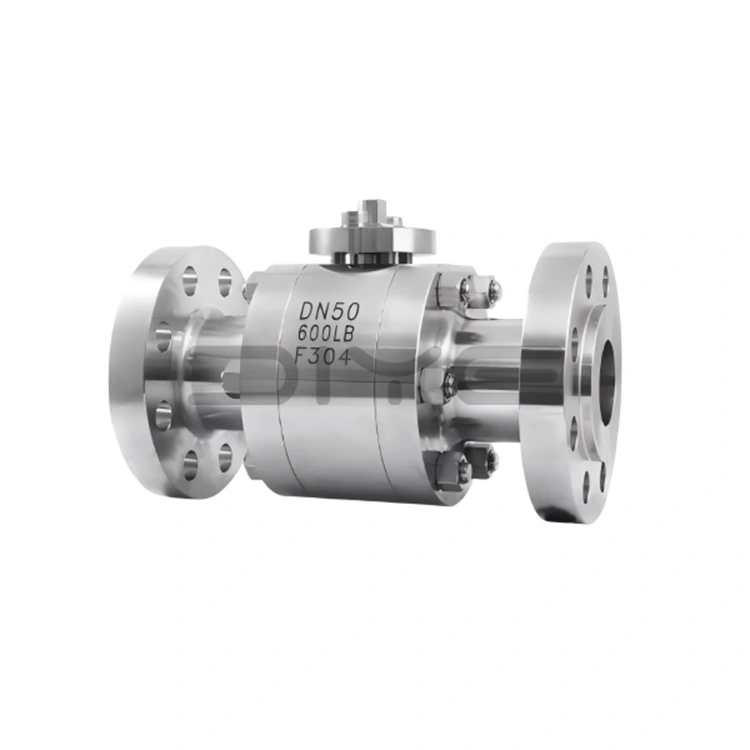

Wysokociśnieniowy zawór kulowy kołnierzowy z kutej stali

Seria wysokociśnieniowych zaworów kulowych kołnierzowych z kutej stali firmy DIYE VALVE została zaprojektowana, wyprodukowana i przetestowana w ścisłej zgodności z wieloma normami krajowymi i międzynarodowymi, aby zapewnić, że wydajność produktu spełnia globalne potrzeby inżynieryjne.

- Normy projektowe i produkcyjne: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Normy połączeń kołnierzowych: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Structural length standards: ASME B16.10

- Normy testowania: GB/T 13927, ISO 5208

Standardowe średnice nominalne: DN10~DN300 (1/4"~12"), ciśnienie znamionowe: klasa 150~klasa 600 (PN10~PN100); dostępne są niestandardowe, niestandardowe specyfikacje wysokociśnieniowe, takie jak 2500LB i PN400, a średnice nominalne można dostosować zgodnie z rysunkami klienta, aby dostosować się do różnych wymagań rurociągów wysokociśnieniowych.

Podstawowe zalety produktu

1. Wysokiej jakości kute materiały, stabilna wydajność

Głównym materiałem wysokociśnieniowego zaworu kulowego z kołnierzem ze stali kutej jest wysokiej jakości stal kuta, odpowiednia do różnych trudnych warunków pracy, w szczególności:

- Odkuwki ze stali węglowej (WCB/A216-WCB): Wysoka wytrzymałość konstrukcyjna, odpowiednia do konwencjonalnych, niekorozyjnych warunków pod wysokim ciśnieniem (takich jak zwykłe przemysłowe rurociągi naftowe i gazowe).

- Odkuwki ze stali nierdzewnej (F304 / F316L): materiał 304 jest odporny na łagodną korozję, odpowiedni do ogólnych zastosowań chemikaliów pod wysokim ciśnieniem, uzdatniania wody i innych warunków; Materiał 316L z dodatkiem molibdenu znacznie poprawia odporność na korozję i utlenianie, nadaje się do środowisk silnie korozyjnych, takich jak kwasy, zasady, media zawierające siarkę i woda morska. Jego żywotność w warunkach korozyjnych pod wysokim ciśnieniem jest 3-5 razy większa niż w przypadku zwykłych zaworów kulowych ze stali węglowej.

- Specjalne odkuwki stalowe (takie jak 35CrMoA): dostosowane do ekstremalnie wysokiego ciśnienia i specjalnych warunków pracy, zapewniające niezawodne wsparcie materiałowe.

2. Akcesoria o wysokiej wydajności, bezpieczne i trwałe

Wszystkie akcesoria do wysokociśnieniowego zaworu kulowego z kołnierzem ze stali kutej są wykonane ze specjalistycznych materiałów wysokociśnieniowych, zapewniających ogólną stabilność i bezpieczeństwo zaworu:

- Trzpień zaworu: wykonany z odpornych na zużycie i korozję odkuwek, takich jak 2Cr13/A246-416, z azotowaną obróbką powierzchni, zapewniającą doskonałą wytrzymałość na skręcanie. Konstrukcja montowana od dołu z uszczelką tylną zapobiega wypadaniu trzpienia zaworu i wyciekom mediów.

- Śruby: Należy stosować specjalistyczne śruby wysokociśnieniowe 35CrMoA/A193-B7, zapewniające wysoką wytrzymałość i właściwości zapobiegające luzowaniu, odpowiednie do warunków wysokiego ciśnienia.

- Uszczelki: wykonane ze specjalistycznych materiałów pracujących pod wysokim ciśnieniem, takich jak PTFE, PPL i fluoroguber. W niektórych modelach zastosowano potrójną konstrukcję składającą się z metalowej twardej uszczelki + elastycznej uszczelki pomocniczej, przy czym im wyższe ciśnienie, tym szczelniejsze uszczelnienie, co pozwala osiągnąć dwukierunkowy zerowy wyciek i spełnić normę API 6D „zero wycieków”.

3. Struktura naukowa, szerokie możliwości adaptacji

Przyjmując ukierunkowane projekty konstrukcyjne w oparciu o warunki pracy, wysokociśnieniowy zawór kulowy z kołnierzem z kutej stali nadaje się do różnych scenariuszy:

- Konstrukcja pływającej kuli: odpowiednia do zaworów o małej średnicy, wykorzystujących średnie ciśnienie w celu zapewnienia ścisłego dopasowania pomiędzy kulą a gniazdem zaworu. Prosta konstrukcja, niezawodne uszczelnienie.

- Stała konstrukcja kulowa: odpowiednia do zaworów o dużej średnicy. Kula jest podtrzymywana przez górny i dolny wał, zapobiegając przesunięciu podczas otwierania i zamykania, zmniejszając moment obrotowy, odpowiedni do częstej pracy pod wysokim ciśnieniem i zmniejszając zużycie trzpienia zaworu.

- Konstrukcja antystatyczna i ognioodporna: dostępna w niektórych modelach. Konstrukcja antystatyczna zapobiega iskrzeniom statycznym, a konstrukcja ognioodporna pozwala na tymczasowe uszczelnienie poprzez kontakt metal-metal po wypaleniu się uszczelek, odpowiednie dla łatwopalnych i wybuchowych warunków wysokiego ciśnienia.

Nasze zaangażowanie

Jako profesjonalny producent i dostawca w Chinach, DIYE VALVE przestrzega filozofii „Najpierw jakość, najwyższy klient”. Nasza fabryka posiada kompletny system produkcji i testowania, ze ścisłą kontrolą całego procesu w celu zapewnienia jakości produktu. Zapewniamy również profesjonalne wsparcie techniczne i obsługę posprzedażną oraz nawiązaliśmy długoterminowe i stabilne relacje kooperacyjne z partnerami na całym świecie.

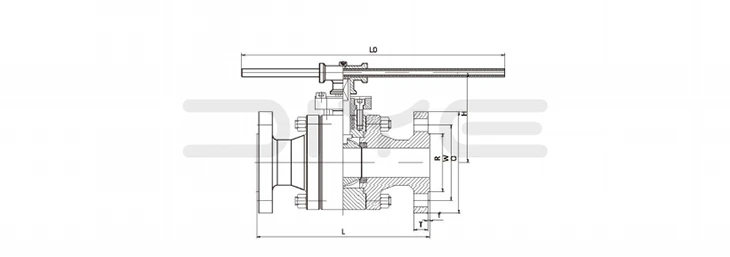

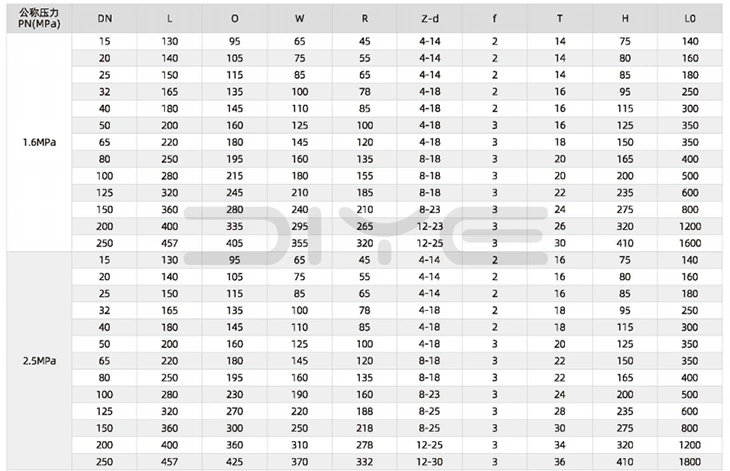

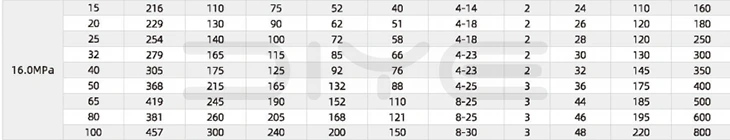

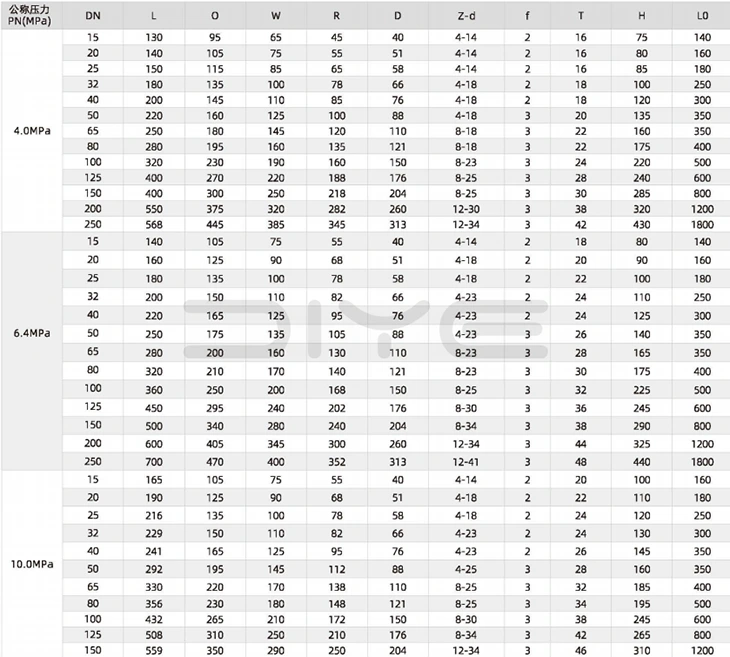

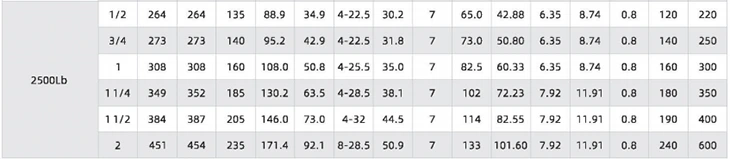

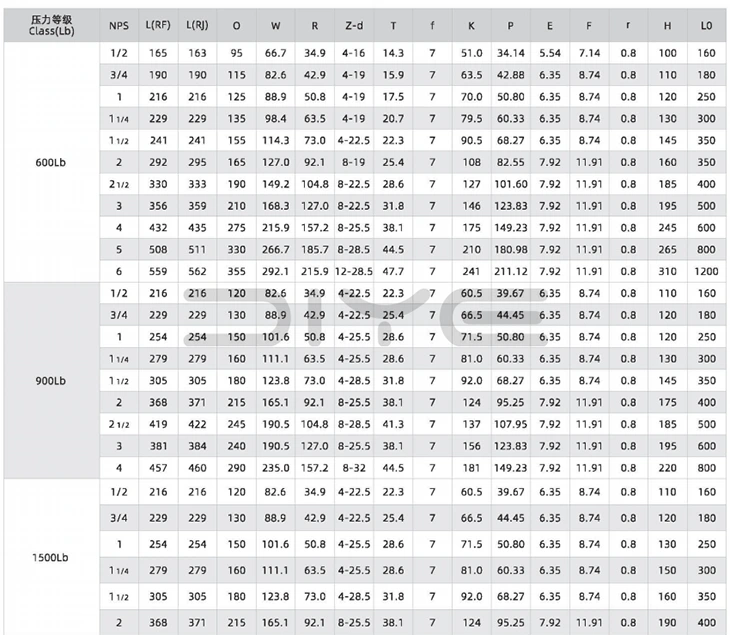

Parametry techniczne

Często zadawane pytania

P: Czy wysokociśnieniowy zawór kulowy kołnierzowy z kutej stali może osiągnąć zerowy wyciek pod wysokim ciśnieniem?

Odp.: Posiada podwójną konstrukcję uszczelnienia, odpowiednią do warunków pracy pod wysokim ciśnieniem: ① Uszczelnienie główne: Zawiera kombinację wbudowanego elastycznego gniazda zaworu (PTFE/PPL/fluoroguma) i twardego metalowego uszczelnienia z pierścieniem typu O-ring za gniazdem zaworu. Im wyższe ciśnienie medium, tym mocniej gniazdo zaworu ściska kulę, osiągając dwukierunkowy zerowy wyciek i spełniając normę API 6D „zero wycieków”; ② Uszczelnienie trzpienia zaworu: przyjmuje montowany od dołu trzpień zaworu + konstrukcja uszczelnienia tylnego + wielowarstwowa uszczelka uszczelniająca. Uszczelnienie wykonane jest ze specjalnego elastycznego grafitu wysokociśnieniowego lub PTFE, aby zapobiec wyciekom medium na trzpieniu zaworu i uniknąć skręcania i odłączania trzpienia zaworu pod wysokim ciśnieniem; ③ Konstrukcja antystatyczna/ognioodporna: Niektóre modele mają wbudowane sprężyny antystatyczne. Po spaleniu uszczelki można uzyskać tymczasowe uszczelnienie poprzez kontakt metal-metal, odpowiedni do warunków pracy z mediami łatwopalnymi i wybuchowymi.

P: Jakie są różnice między kulą pływającą a konstrukcją kulową stałą wysokociśnieniowego zaworu kulowego z kołnierzem z kutej stali? Jak wybrać według kalibru?

Odp.: ① Konstrukcja pływającej kuli: Powszechnie stosowana w przypadku małych kalibrów (DN10 ~ DN50). Kula nie ma stałego wspornika, a uszczelnienie uzyskuje się poprzez dociśnięcie kuli do jednostronnego gniazda zaworu pod średnim ciśnieniem. Ma prostą konstrukcję, mały moment obrotowy otwierania i zamykania oraz niski koszt, odpowiedni do konwencjonalnych warunków pracy przy wysokim ciśnieniu i małym przepływie; ② Stała konstrukcja kulowa: Powszechnie stosowana w przypadku dużych kalibrów (DN65 ~ DN300), kula jest trwale podparta przez górne i dolne trzpienie zaworów, bez przesunięcia podczas otwierania i zamykania, duża stabilność łożyska ciśnieniowego, odpowiednia do warunków pracy pod wysokim ciśnieniem, dużym przepływem i częstą pracą, co może skutecznie zmniejszyć ryzyko zużycia i deformacji trzpienia zaworu. Diye może dostosować konstrukcje z kulami pływającymi lub stałymi zgodnie z potrzebami klienta i warunkami pracy.

P: Jakie są najważniejsze środki ostrożności podczas montażu wysokociśnieniowego zaworu kulowego z kołnierzem z kutej stali w warunkach pracy pod wysokim ciśnieniem?

Odp.: ① Połączenie kołnierzowe: Śruby muszą być specjalnymi śrubami wysokociśnieniowymi, takimi jak 35CrMoA/A193-B7, należy zastosować zasadę „równomiernego i stopniowego dokręcania po przekątnej”, aby uniknąć pękania korpusu zaworu na skutek nierównomiernej siły, a moment obrotowy powinien być zgodny ze standardowymi przepisami; ② Kierunek przepływu medium: Potwierdź, że znak kierunku przepływu na korpusie zaworu jest zgodny z kierunkiem przepływu medium; nie ma ograniczeń co do kierunku przepływu pełnoprzelotowych zaworów kulowych; ③ Środowisko instalacji: Unikaj ekspozycji na zewnątrz na światło słoneczne i deszcz, a przed instalacją oczyść rurociąg z zanieczyszczeń, aby zapobiec zablokowaniu rdzenia kuli; ④ Odbiór próby ciśnieniowej: Po instalacji należy przeprowadzić próbę ciśnieniową na miejscu. Ciśnienie próbne ciśnienia wody jest 1,5 razy większe od ciśnienia nominalnego, a ciśnienie próbne ciśnienia powietrza jest 1,1 razy większe od ciśnienia nominalnego. Można go używać tylko wtedy, gdy nie ma wycieków.
