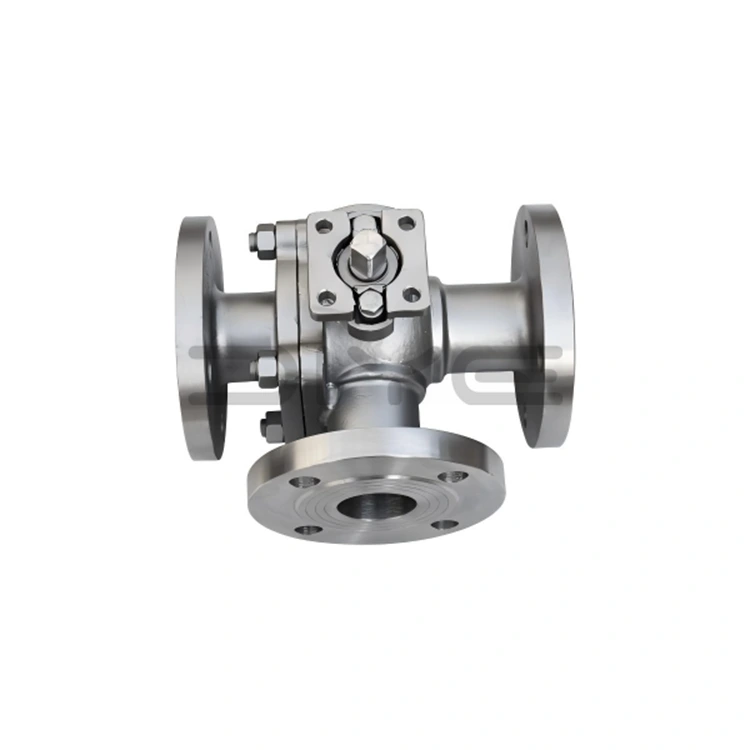

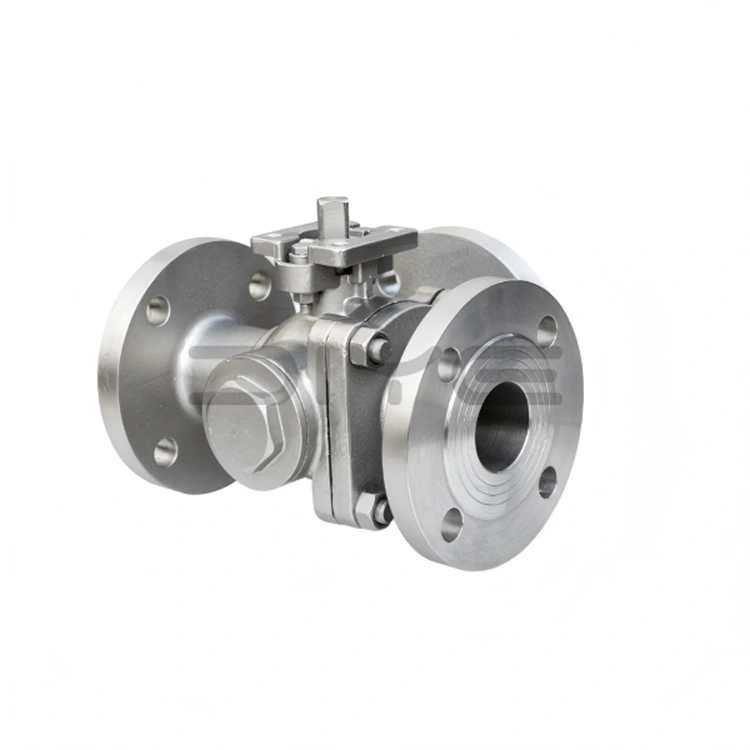

Trójdrożne zawory kulowe kołnierzowe ze stali nierdzewnej

Trójdrożne zawory kulowe kołnierzowe ze stali nierdzewnej typu DIYE VALVE to wysokowydajne zawory przemysłowe zaprojektowane specjalnie do kontroli przepływu w złożonych rurociągach. Wysoce konfigurowalne, mogą zaspokoić różnorodne potrzeby różnych scenariuszy przemysłowych. Produkty wykorzystują naukowy projekt konstrukcyjny w połączeniu z wysokiej jakości materiałami i rygorystycznymi procesami produkcyjnymi i są szeroko stosowane w przemyśle chemicznym, naftowym i innych gałęziach przemysłu, zapewniając niezawodne rozwiązania w zakresie zmiany kierunku, łączenia i przełączania mediów w rurociągach.

Materiały podstawowe i zapewnienie jakości

Trójdrożne zawory kulowe kołnierzowe ze stali nierdzewnej są zbudowane głównie ze stali nierdzewnej 304 lub 316L, charakteryzującej się doskonałą odpornością na korozję, wysoką temperaturą i odpornością na ciśnienie, dzięki czemu można je dostosować do różnych trudnych warunków pracy. Uszczelki wykonane są z wysokiej jakości materiałów, takich jak politetrafluoroetylen (PTFE) i PPL, rygorystycznie selekcjonowanych i spełniających międzynarodowe standardy przemysłowe. Wszystkie materiały używane w produkcji są sprawdzane zgodnie ze standardami branżowymi, takimi jak GB/T i API, a dostępne są raporty spektralne materiałów w celu zapewnienia zgodności materiałów i identyfikowalności jakości.

Możliwości dostosowywania

Aby sprostać potrzebom różnych projektów inżynieryjnych, DIYE VALVE obsługuje dostosowywanie na żądanie 3-drogowych zaworów kulowych kołnierzowych ze stali nierdzewnej. Niestandardowe rozmiary, specjalne kanały przepływowe i różne standardy kołnierzy można dostosować do wymagań klienta. Można również tworzyć niestandardowe kanały przepływowe na podstawie rysunków klienta, aby sprostać specjalnym wyzwaniom związanym z kontrolą przepływu w złożonych rurociągach.

Szczegóły kanału przepływu LT

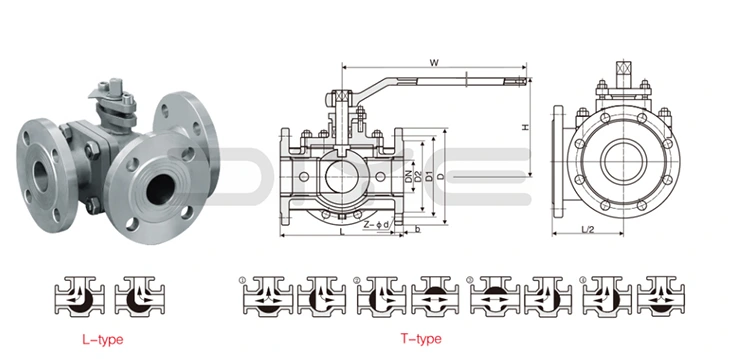

LT (kanał przepływowy) 3-drogowych zaworów kulowych kołnierzowych ze stali nierdzewnej DIYE VALVE dzieli się głównie na dwa typy, oba wykorzystujące konstrukcję otwierającą i zamykającą obracającą się o 90°. Pozycjonowanie uchwytu jest jasne, przełączanie jest płynne, a obsługa jest wygodna i niezawodna, spełniając złożone potrzeby kontrolne rurociągów przemysłowych.

Kanał przepływowy typu 1.L (LT-L)

Stosowany głównie do przekierowania mediów lub przełączania jednokierunkowego. Rdzeń kulowy ma konstrukcję z otworami przelotowymi w kształcie litery L, umożliwiającą sterowanie płynem „jeden wlot, dwa wyloty” lub „dwa wloty, jeden wylot”. Obrót uchwytu o 90° szybko zmienia kierunek przepływu mediów, nie pozostawiając resztek mediów, minimalizując opory przepływu i poprawiając efektywność działania rurociągu.

Obowiązujące scenariusze: Nadaje się do przekierowania jednego medium do dwóch różnych rurociągów lub połączenia dwóch mediów w jeden rurociąg (jednoczesne łączenie jest zabronione w celu uniknięcia zanieczyszczenia krzyżowego), na przykład w przypadku rozgałęzień rurociągów i dystrybucji mediów w produkcji przemysłowej.

Kanał przepływowy typu 2.T (LT-T)

Stosowany głównie do łączenia, przekierowywania i przełączania mediów dwukierunkowych. Rdzeń kulowy ma konstrukcję z otworami przelotowymi w kształcie litery T, elastycznie umożliwiającą sterowanie „jednym wlotem, dwoma wylotami”, „dwoma wlotami, jednym wylotem” lub „dwoma wlotami, dwoma wylotami”. Płynne przełączanie, szczelne uszczelnienie i jednoczesne dostarczanie dwóch kompatybilnych mediów sprawiają, że nadaje się do wielokierunkowej kontroli przepływu w złożonych rurociągach.

Obowiązujące scenariusze: Nadaje się do wielokierunkowego przełączania mediów w złożonych rurociągach, takich jak mieszanie mediów i odwracanie rurociągów w przemyśle chemicznym i naftowym.

Zalety współpracy

Jako producent źródłowy, DIYE VALVE ma wystarczające zapasy i stabilne terminy dostaw, które mogą zaspokoić potrzeby zamówień handlu zagranicznego, zaopatrzenia dystrybutorów oraz wspierać duże i średnie projekty inżynieryjne; zapewnia komplet dokumentów eksportowych i protokołów kontroli w celu zapewnienia sprawnej odprawy celnej; zakupy hurtowe mogą cieszyć się wielopoziomowymi rabatami; jest wyposażony w profesjonalny zespół techniczny i kompleksową obsługę posprzedażną, a także może zapewnić klientom wsparcie techniczne i konsultacje dotyczące rozwiązań w dowolnym momencie, aby osiągnąć obopólne korzyści i wyniki korzystne dla obu stron.

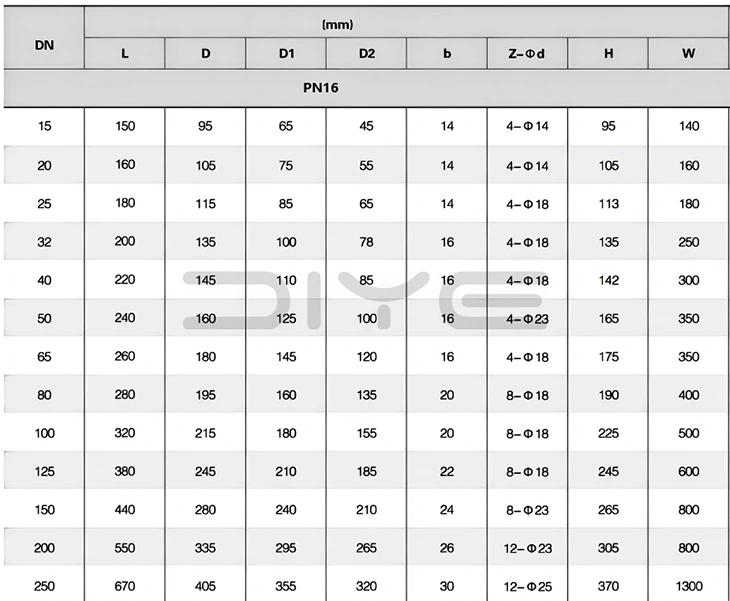

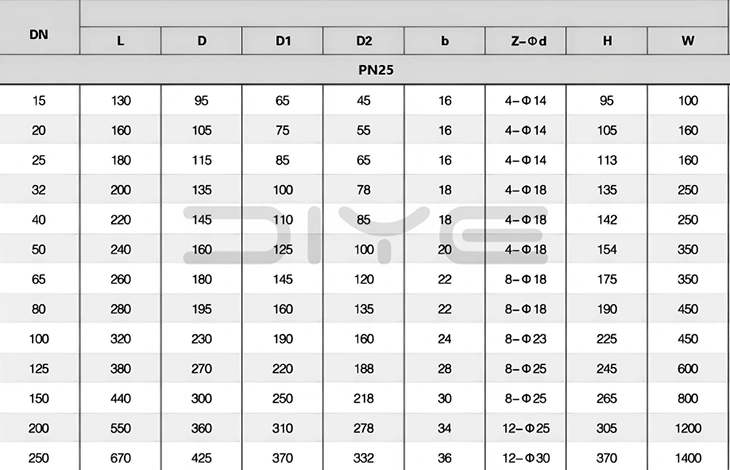

Parametry techniczne

Często zadawane pytania

P: Jakie są podstawowe różnice techniczne pomiędzy wzorami przepływu typu L (LT-L) i typu T (LT-T) 3-drogowego zaworu kulowego kołnierzowego ze stali nierdzewnej? Jak dokonać selekcji?

Odp.: Podstawowa różnica polega na funkcji przepływu i mających zastosowanie scenariuszach:

1. Schemat przepływu typu L (LT-L): Rdzeń kuli posiada otwór przelotowy w kształcie litery L. Może realizować jedynie jednokierunkowe załączenie „jednego wlotu, dwóch wylotów” lub „dwóch wlotów, jednego wylotu”. Nie może jednocześnie łączyć dwóch mediów (aby uniknąć zanieczyszczenia krzyżowego). Oferuje niski opór przepływu i brak pozostałości, dzięki czemu idealnie nadaje się do prostych scenariuszy zmiany kierunku/zbiegu, takich jak rozgałęzienia rurociągów i dystrybucja mediów.

2. Schemat przepływu typu T (LT-T): Rdzeń kuli posiada otwór przelotowy w kształcie litery T. Umożliwia elastyczne dwukierunkowe przełączanie „jednego wlotu, dwóch wylotów”, „dwóch wlotów, jednego wylotu” lub „dwóch wlotów, dwóch wylotów”. Może jednocześnie łączyć dwa kompatybilne media, dzięki czemu nadaje się do wielokierunkowego przełączania i mieszania mediów w złożonych rurociągach, np. w przemyśle chemicznym i naftowym.

Selection Core: Wybierz typ L dla prostego przekierowania; wybierz typ T dla złożonej konfluencji i przełączania wielokierunkowego.

P: Jakie są wymagania techniczne dotyczące przełączania pomiędzy dwoma wzorami przepływu? Czy istnieje możliwość zagłuszania lub średniego channelingu?

Odp.: Wymagania techniczne dotyczące przełączania: W przypadku obu typów uchwyt należy obrócić o 90° do punktu ustalającego, aby zapewnić całkowite umieszczenie rdzenia kuli na swoim miejscu, unikając stanu półotwartego/półzamkniętego (co mogłoby spowodować kanałowanie medium i erozję powierzchni uszczelniającej). Zaleca się zamknięcie rurociągu pod ciśnieniem średniego ciśnienia przed przełączeniem, aby zmniejszyć wpływ na rdzeń kuli.

Gwarancja niezawodności: Produkty Diye są wyposażone w precyzyjnie obrobione CNC rdzenie kulkowe i gniazda, zapewniające wysoką dokładność dopasowania i płynne przełączanie bez zakleszczeń. Powierzchnie uszczelniające są precyzyjnie szlifowane, aby po całkowitym przełączeniu uzyskać dwukierunkowe uszczelnienie o zerowym wycieku, eliminując w ten sposób kanałowanie medium.

P: Czy można dostosować specjalne wzorce przepływu LT? Jakie parametry techniczne należy podać?

Odp.: Tak, wspieramy dostosowywanie ekskluzywnych wzorców przepływu LT. Należy podać następujące podstawowe parametry techniczne:

1. Nominalna średnica rurociągu i standard kołnierza.

2.Medium type, pressure, and temperature.

3.Specyficzne wymagania dotyczące przepływu (np. „trzy wloty, jeden wylot” lub „jeden wlot, trzy wyloty”).

4. Wymiary przestrzeni montażowej.

5.Wymagania materiałowe.
