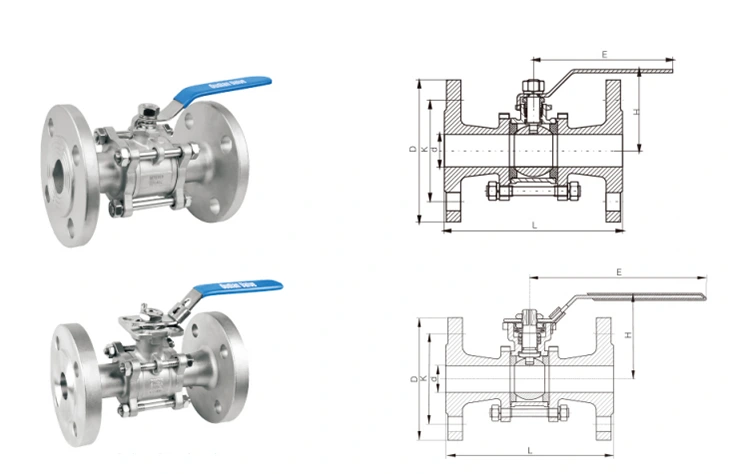

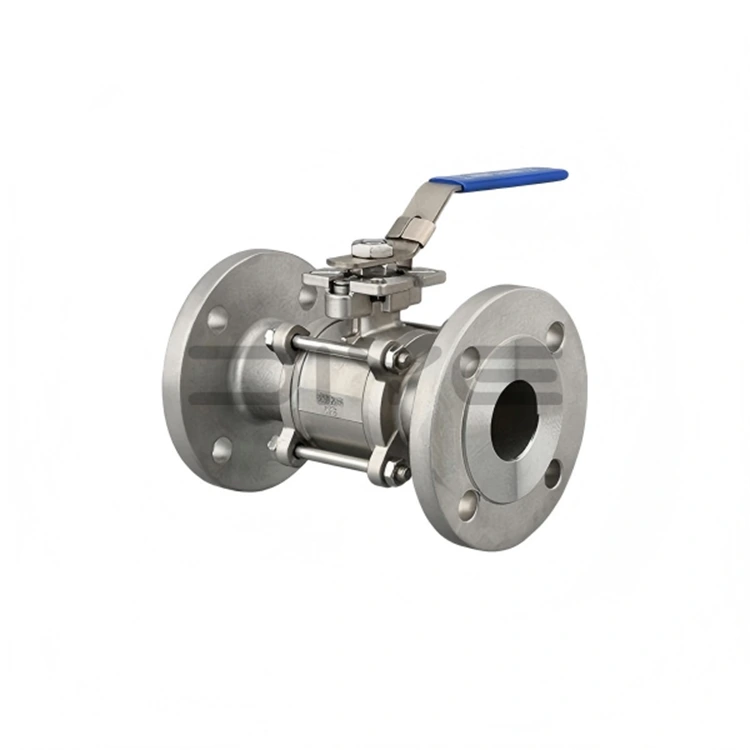

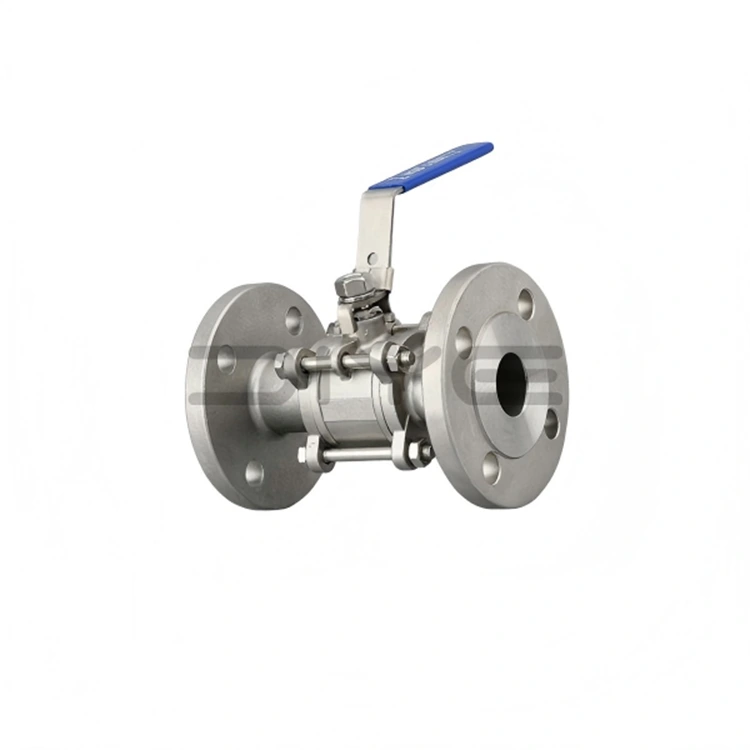

Zawór kulowy kołnierzowy 3 szt. z podkładką montażową

Nasz 3-częściowy kołnierzowy zawór kulowy z podkładkami montażowymi jest przeznaczony do bezpośredniego montażu siłownika i konserwacji na linii. Główny korpus jest wykonany ze stali nierdzewnej 304 lub 316L (do określonych zastosowań dostępna jest staliwa), posiada skręcaną, trzyczęściową konstrukcję korpusu zaworu i konstrukcję z wysoką platformą zgodną z normami ISO 5211. Obsługuje sterowanie automatyką pneumatyczną/elektryczną i jest zgodny ze standardami kołnierzy GB (chińska norma krajowa), ANSI (norma amerykańska) i DIN (norma niemiecka). Kompleksowy system kontroli jakości zapewnia stałą wydajność wszystkich partii produkcyjnych.

Podstawowe zalety strukturalne

1. Trzyczęściowa, odłączana konstrukcja

- Składa się z lewego korpusu zaworu, prawego korpusu zaworu i środkowego korpusu zaworu (w tym zespołu rdzenia kuli i trzpienia), zabezpieczonych śrubami.

- Konserwacja online jest możliwa bez całkowitego demontażu zaworu z rurociągu. Wystarczy poluzować śruby, zdjąć środkowy korpus zaworu i szybko wyjąć rdzeń kuli, uszczelki i inne elementy wewnętrzne, aby ułatwić czyszczenie, konserwację i wymianę wrażliwych części.

- Rozłożony rozkład naprężeń zwiększa ogólną wytrzymałość korpusu zaworu, dzięki czemu nadaje się on do pracy z rurociągami średnio- i wysokociśnieniowymi oraz skutecznie zapobiega deformacji i wyciekom korpusu zaworu.

- Skraca przestoje związane z konserwacją i obniża koszty konserwacji, dzięki czemu jest szczególnie odpowiedni do złożonych warunków pracy wymagających częstej konserwacji.

2. Konstrukcja mostka o dużej platformie zgodna z normą ISO 5211

- Zintegrowana konstrukcja z wysoką platformą jest w pełni zgodna z normami ISO 5211, umożliwiając bezpośredni montaż siłowników pneumatycznych/elektrycznych bez dodatkowych wsporników.

- 3-częściowy kołnierzowy zawór kulowy z podkładką montażową ma konstrukcję trzpienia montowaną od dołu i konstrukcję automatycznego ściskania uszczelnienia z podwójną sprężyną talerzową, optymalizującą skuteczność uszczelniania trzpienia i zapobiegającą wyrzuceniu trzpienia w przypadku nieprawidłowego wzrostu ciśnienia w komorze zaworu, zwiększając w ten sposób bezpieczeństwo pracy.

- Niektóre modele są wyposażone w urządzenie antystatyczne, które skutecznie uwalnia elektryczność statyczną i zapobiega zagrożeniom bezpieczeństwa spowodowanym gromadzeniem się ładunków elektrostatycznych, dzięki czemu nadają się do zastosowań z mediami łatwopalnymi i wybuchowymi.

- obsługuje automatyczne sterowanie i zdalną obsługę, poprawiając efektywność operacyjną w produkcji na linii montażowej i w scenariuszach bez nadzoru.

Dane techniczne i standard

1. Zakres rozmiarów: DN10–DN200 (1/4 cala–8 cali)

2. Normy dotyczące kołnierzy: GB (krajowe projekty inżynieryjne), ANSI (rynek północnoamerykański), DIN (rynek europejski)

3. Materiał korpusu zaworu: stal nierdzewna 304, stal nierdzewna 316L, staliwo (możliwość dostosowania do warunków pracy)

Materiały uszczelniające i wydajność

1. Politetrafluoroetylen (PTFE): silna odporność na korozję, doskonałe działanie uszczelniające, zakres temperatur -29 ℃ do +150 ℃, niski koszt, odpowiedni do normalnych temperatur, ciśnień i warunków wolnych od cząstek stałych, najczęściej stosowany i może osiągnąć dwukierunkowe uszczelnienie o zerowym wycieku.

2. Siarczek polifenylenu (PPL): 3-częściowy zawór kulowy kołnierzowy z podkładką montażową, doskonała odporność na wysoką temperaturę i odporność na zużycie, odporność na temperaturę do -29 ℃ do +300 ℃, odpowiedni do wysokich temperatur, wysokiego ciśnienia i mediów zawierających drobne cząstki, odpowiedni do złożonych warunków przemysłowych, takich jak przemysł naftowy i chemiczny, stabilne uszczelnienie i długa żywotność.

3. Wzmocniony politetrafluoroetylen (RPTFE): Zoptymalizowany i wzmocniony na bazie PTFE, łączy w sobie odporność na korozję i odporność na zużycie, dzięki czemu nadaje się do różnych konwencjonalnych i średnio skomplikowanych warunków pracy, dodatkowo zwiększając niezawodność uszczelnienia.

Serwis i wsparcie

Wykorzystując ponad 10-letnie doświadczenie w eksporcie 3-częściowego kołnierzowego zaworu kulowego z podkładkami montażowymi, firma DIYE VALVE utworzyła profesjonalny zespół obsługi posprzedażnej. Po otrzymaniu zapytań posprzedażowych lub raportów o usterkach odpowiemy w ciągu 24 godzin, szybko rozwiązując problemy i dostarczając rozwiązania zapewniające normalne działanie sprzętu klienta.

Utrzymujemy duży zapas oryginalnych i kompatybilnych części zamiennych (pierścienie uszczelniające, śruby, trzonki zaworów itp.), co pozwala na szybką wysyłkę, spełnienie potrzeb klientów w zakresie wymiany i minimalizację strat związanych z przestojami. Zapewniamy również bezpłatne wskazówki techniczne dotyczące specyfikacji instalacji, codziennej konserwacji i rozwiązywania problemów, a na życzenie klienta możemy zaoferować usługi techniczne na miejscu.

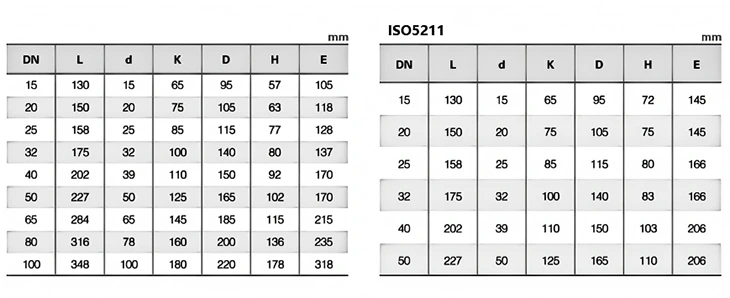

Parametry techniczne

Często zadawane pytania

P: Jakie standardy są przestrzegane podczas kontroli trzyczęściowego, wysokoplatformowego zaworu kulowego z kołnierzem? Które wskaźniki wydajności zapewniają zgodność ze standardami?

Odp.: Trzyczęściowy, wysokoplatformowy zawór kulowy z kołnierzem ściśle spełnia normy GB/T-13927 i API 598 dotyczące kontroli. Przed opuszczeniem fabryki każdy zawór przechodzi rygorystyczne testy ciśnieniowe (ciśnienie wody i ciśnienie powietrza), testy dokładności wymiarowej, testy szczelności i kontrole wyglądu. Testy te zapewniają, że podstawowe wskaźniki wydajności, takie jak nośność pod ciśnieniem, skuteczność uszczelnienia i dokładność wymiarowa, spełniają standardy, a niekwalifikowanym produktom surowo zabrania się opuszczania fabryki.

P: Czy mogę szybko kupić odpowiednie akcesoria, jeśli pierścień uszczelniający trzyczęściowego, kołnierzowego zaworu kulowego o dużej platformie jest uszkodzony?

O: Tak. Jako producent źródłowy, Diye utrzymuje długoterminowe zapasy oryginalnych, kompatybilnych pierścieni uszczelniających i różnych akcesoriów (takich jak śruby i trzpienie zaworów). Możemy szybko dostarczyć towar, aby spełnić Twoje potrzeby związane z wymianą akcesoriów, zmniejszyć straty wynikające z przestojów sprzętu i zapewnić bezpłatne wskazówki techniczne dotyczące wymiany, aby zapewnić płynną i wydajną wymianę.

P: Jakie są opcjonalne główne materiały na korpus zaworu, rdzeń kuli i trzpień zaworu trzyczęściowego, kołnierzowego zaworu kulowego o dużej platformie? Jak wybrać materiał?

Odp.: Podstawowe opcjonalne główne materiały obejmują trzy typy: stal nierdzewna 304, stal nierdzewna 316L i stal węglowa. Odniesienie do wyboru jest następujące: ① Stal nierdzewna 304: odpowiednia do konwencjonalnych warunków pracy z wodą, olejem, gazem i słabymi kwasami, w warunkach niesilnej korozji, o wyjątkowej wydajności kosztowej, odpowiednia do zwykłych rurociągów przemysłowych i cywilnych; ② Stal nierdzewna 316L: z dodatkiem pierwiastka molibdenu, który ma większą odporność na korozję i utlenianie, nadaje się do złożonych warunków pracy, takich jak mocne kwasy, woda morska i rozpuszczalniki chemiczne, i nadaje się do scenariuszy z najwyższej półki, takich jak ropa naftowa i farmaceutyki; ③ Stal węglowa: wysoka wytrzymałość konstrukcyjna i doskonała wytrzymałość na ciśnienie, odpowiednia do pracy pod wysokim ciśnieniem, niekorozyjnych warunków pracy i dużych obciążeń. Wszystkie materiały są produkowane w oryginalnej fabryce Diye i można je dostosować do potrzeb.
